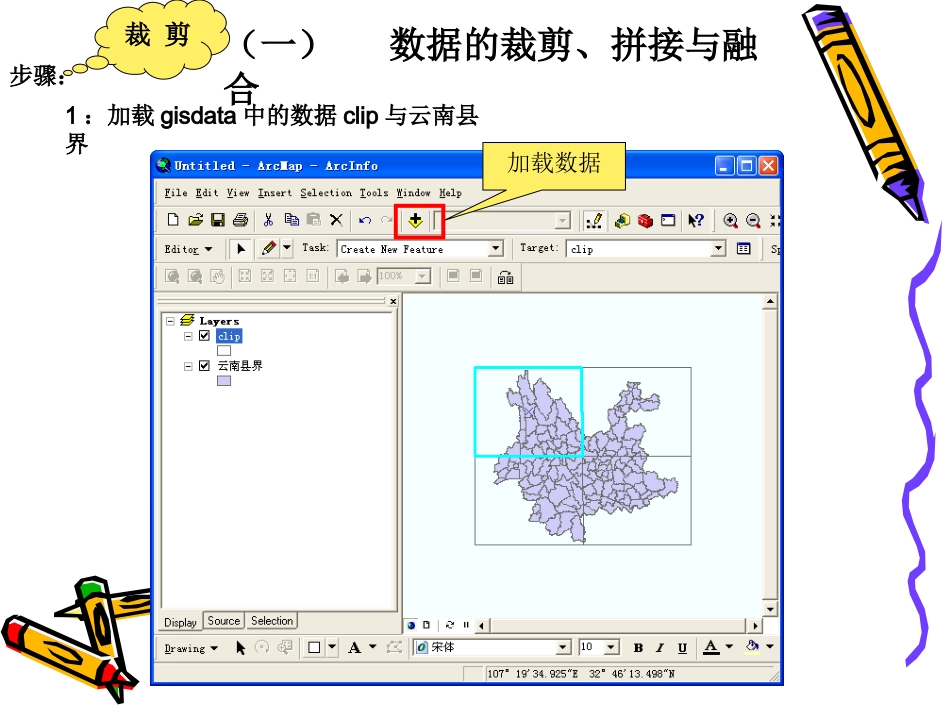

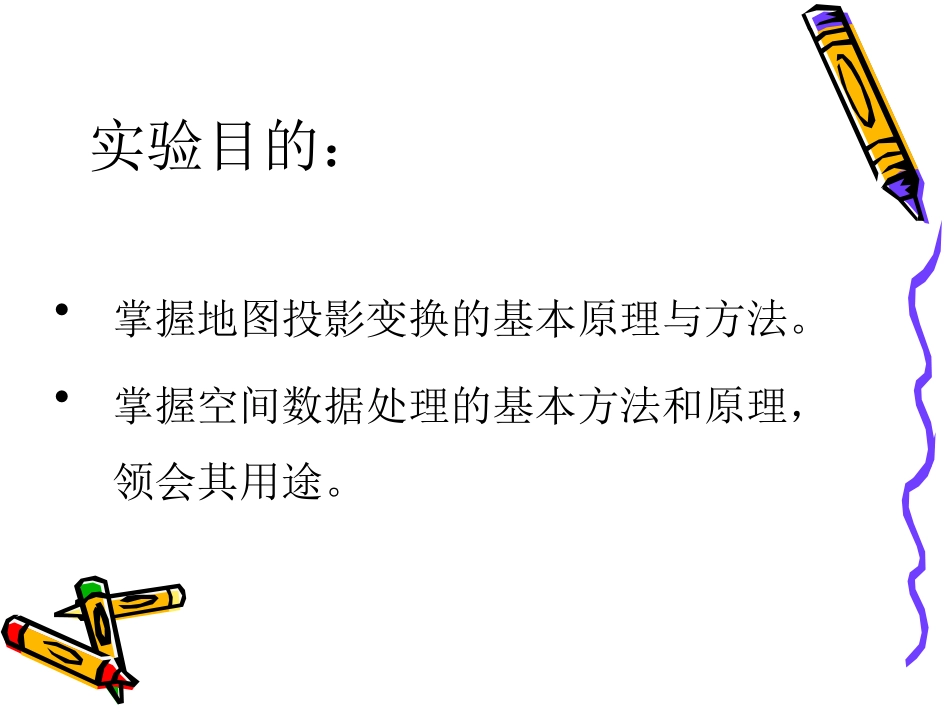

空间数据处理空间数据处理空间数据处理空间数据处理实验目的：•掌握地图投影变换的基本原理与方法。•掌握空间数据处理的基本方法和原理，领会其用途。（一）数据的裁剪、拼接与融合步骤：1：加载gisdata中的数据clip与云南县界加载数据裁剪2：选中Clip图层中的一个要素（高亮显示区域）12343.裁剪云南县界的四分之一，命名为“云南县界_Clip1”4依次选中Clip主题中其它三个要素，重复以上的操作步骤，得到“云南县界_Clip2”，“云南县界_Clip3”，“云南县界_Clip4”5将裁剪得到的“云南县界_Clip2”，“云南县界_Clip3”，“云南县界_Clip4”拼接到“云南县界_Clip1”在ArcToolbox中执行“追加”命令输出要素：设定为云南县界_Clip1,输入要素：依次添加其它三个图层拼接6导出“云南县界_Clip1”，命名为ynok右键点击图层“云南县界_Clip1”，选择“数据”->”导出数据”效果图7查看图层及打开其属性表看看与“云南县界”中的属性表有何区别，并思考原因8YNOK图层中“所属州”相同的要素将合并成一个要素融合效果图：打开并查看其属性表，并将融合字段指定为：CHINESE，看看结果有何不同；（二）图层的相交、合并•1加载数据GISDATA\西双版纳森林覆盖.shp和GISDATA\西双版纳县界.shp，将西双版纳县界置于下方，联合两个图层，输出要素类：设置为Union.shp；2查看输出要素类：Union的的属性表，并检查属性“Type”，其中为“Y”的表示有植被覆盖的区域，右键点击图层Union,修改属性－>符号（设置为唯一值图例，字段设置为TYPE）就可以查看植被在各个地区的空间分布4将“西双版纳森林覆盖”和“西双版纳县界”相交，命名为Intersect.shp在ArcToolbox中，执行“相交”命令5对比“西双版纳森林覆盖”和Intersect.shp属性表，进一步思考这类操作适合求解哪一些现实问题（三）定义地图投影1查看图层“Union”坐标系统2打开ArcToolbox，执行命令“定义投影”命令点击“选择按钮”，从预定义的坐标系中选择（坐标系统\GeographicCoordinateSystems\Asia\Beijing1954.prj），查看union投影系统是否更改成beijing1954？定义投影工具栅格数据投影变换矢量数据投影变换3投影变换将北京1954坐标系转换－>西安80坐标系（坐标系统\ProjectedCoordinateSystems\GaussKruger\Beijing1954\Beijing1954GKZone17N.prj）4确定后，完成由地理坐标系GCS_BEJING_1954到投影坐标系BEJING_1954_GK_ZONE_17N的变换data数据说明：•dem1和dem2：原始DEM数据;•Vector.shp：未裁切的边界矢量数据;•data.mxd：打开初始数据的地图文档。练习：实验要求：要求提取白水县行政区域范围内的dem数据，将数据转换成高斯-克吕格投影（Xi‘an1980GKZone19.prj）
