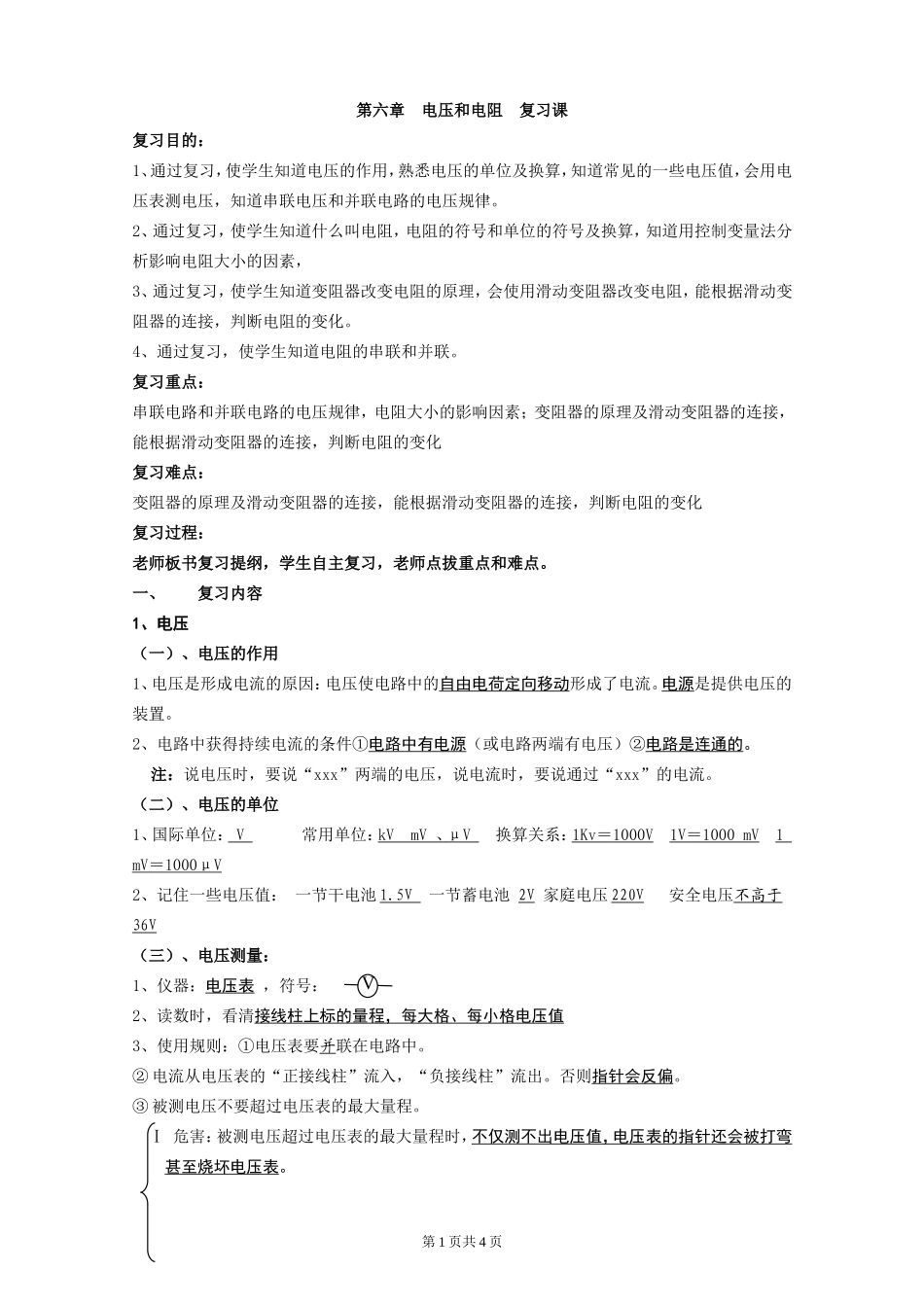

第六章电压和电阻复习课复习目的：1、通过复习，使学生知道电压的作用，熟悉电压的单位及换算，知道常见的一些电压值，会用电压表测电压，知道串联电压和并联电路的电压规律。2、通过复习，使学生知道什么叫电阻，电阻的符号和单位的符号及换算，知道用控制变量法分析影响电阻大小的因素，3、通过复习，使学生知道变阻器改变电阻的原理，会使用滑动变阻器改变电阻，能根据滑动变阻器的连接，判断电阻的变化。4、通过复习，使学生知道电阻的串联和并联。复习重点：串联电路和并联电路的电压规律，电阻大小的影响因素；变阻器的原理及滑动变阻器的连接，能根据滑动变阻器的连接，判断电阻的变化复习难点：变阻器的原理及滑动变阻器的连接，能根据滑动变阻器的连接，判断电阻的变化复习过程：老师板书复习提纲，学生自主复习，老师点拔重点和难点。一、复习内容1、电压（一）、电压的作用1、电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。电源是提供电压的装置。2、电路中获得持续电流的条件①电路中有电源（或电路两端有电压）②电路是连通的。注：说电压时，要说“xxx”两端的电压，说电流时，要说通过“xxx”的电流。（二）、电压的单位1、国际单位：V常用单位：kVmV、μV换算关系：1Kv＝1000V1V＝1000mV1mV＝1000μV2、记住一些电压值：一节干电池1.5V一节蓄电池2V家庭电压220V安全电压不高于36V（三）、电压测量：1、仪器：电压表，符号：2、读数时，看清接线柱上标的量程，每大格、每小格电压值3、使用规则：①电压表要并联在电路中。②电流从电压表的“正接线柱”流入，“负接线柱”流出。否则指针会反偏。③被测电压不要超过电压表的最大量程。Ⅰ危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。第1页共4页VⅡ选择量程：实验室用电压表有两个量程，0—3V和0—15V。测量时，先选大量程，用开关试触，若被测电压在3V—15V可测量，若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更大量程的电压表。（四）串联电路和并联电路的电压规律串联电路：U＝U1＝U2并联电路：U＝U1＝U22、电阻（一）定义及符号：1、定义：电阻表示导体对电流阻碍作用的大小。2、符号：R（二）、单位：1、国际单位：欧姆。规定：如果导体两端的电压是1V，通过导体的电流是1A，这段导体的电阻是1Ω。2、常用单位：千欧、兆欧。3、换算：1MΩ=1000KΩ1KΩ=1000Ω4、了解一些电阻值：手电筒的小灯泡，灯丝的电阻为几欧到十几欧。日常用的白炽灯，灯丝的电阻为几百欧到几千欧。实验室用的铜线，电阻小于百分之几欧。电流表的内阻为零点几欧。电压表的内阻为几千欧左右。（三）影响因素：1、实验原理：在电压不变的情况下，通过电流的变化来研究导体电阻的变化。（也可以用串联在电路中小灯泡亮度的变化来研究导体电阻的变化）2、实验方法：控制变量法。所以定论“电阻的大小与哪一个因素的关系”时必须指明“相同条件”3、实验分析：①实验结论：相同条件下导体的电阻大小跟导体的材料有关。②实验结论：相同条件下导体越长，电阻越大。③实验结论：相同条件下导体的横截面积越小，电阻越大。④实验结论：相同条件下导体的电阻跟温度有关。对大多数导体来说，温度越高，电阻越大，少数导体，电阻随温度的升高而减小。3、结论：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积，还与温度有关。（四）、分类1、定值电阻：电路符号：。2、可变电阻（变阻器）：电路符号。⑴滑动变阻器：构造：瓷筒、线圈、滑片、金属棒、接线柱第2页共4页结构示意图：。变阻原理：通过改变接入电路中的电阻线的长度来改变电阻。使用方法：串联在电路中；“一上一下”接法变阻：接入电路前应调到阻值最大（滑片远离下接线柱）。铭牌：某滑动变阻器标有“50Ω1.5A”字样，50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0-50Ω。1.5A表示滑动变阻器允许通过的最大电流为1.5A.作用：①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压②保护电路应用：电位器优缺点：能够逐渐改变连入电路的电阻，但不能...
