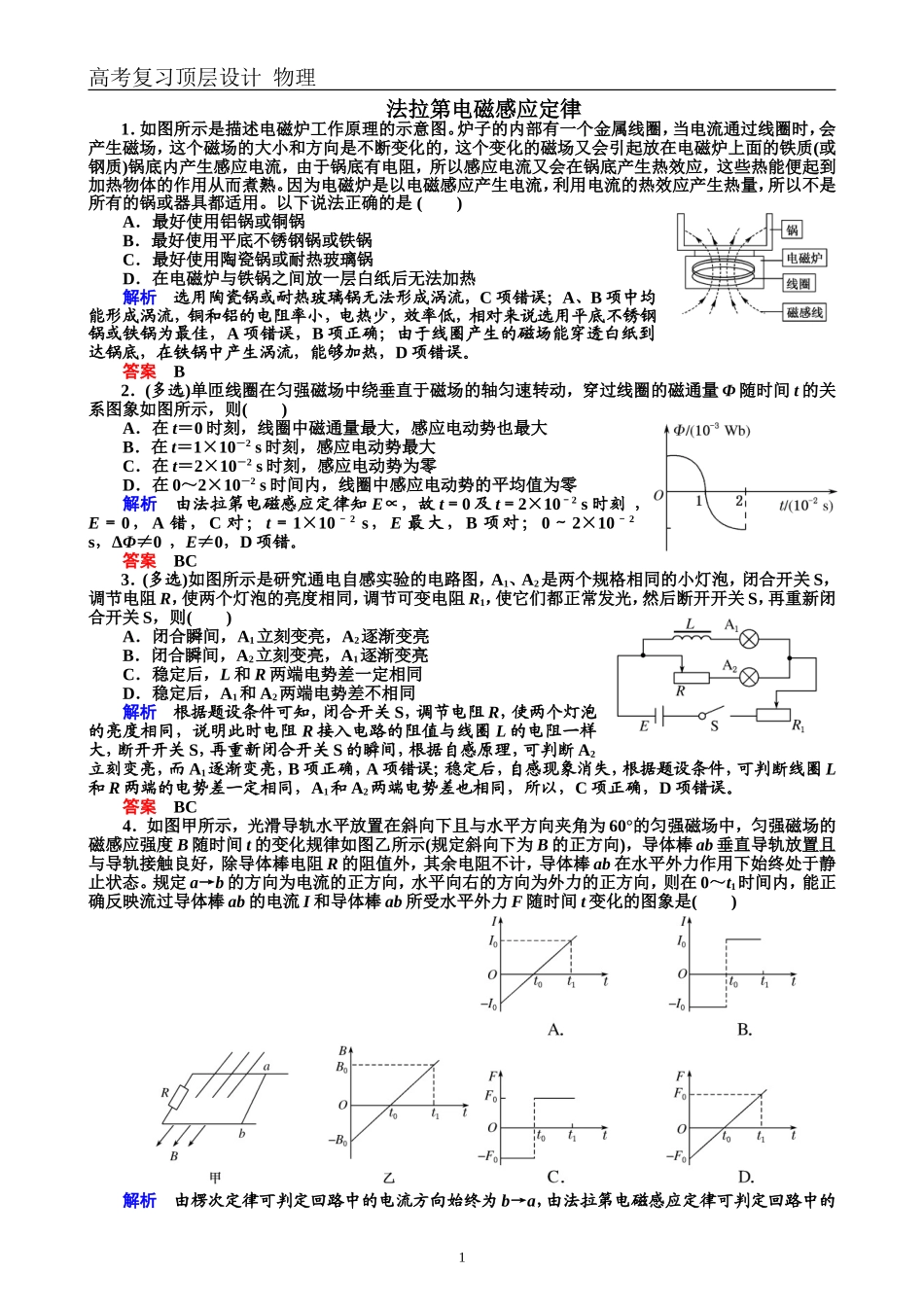

高考复习顶层设计物理法拉第电磁感应定律1．如图所示是描述电磁炉工作原理的示意图。炉子的内部有一个金属线圈，当电流通过线圈时，会产生磁场，这个磁场的大小和方向是不断变化的，这个变化的磁场又会引起放在电磁炉上面的铁质(或钢质)锅底内产生感应电流，由于锅底有电阻，所以感应电流又会在锅底产生热效应，这些热能便起到加热物体的作用从而煮熟。因为电磁炉是以电磁感应产生电流，利用电流的热效应产生热量，所以不是所有的锅或器具都适用。以下说法正确的是()A．最好使用铝锅或铜锅B．最好使用平底不锈钢锅或铁锅C．最好使用陶瓷锅或耐热玻璃锅D．在电磁炉与铁锅之间放一层白纸后无法加热解析选用陶瓷锅或耐热玻璃锅无法形成涡流，C项错误；A、B项中均能形成涡流，铜和铝的电阻率小，电热少，效率低，相对来说选用平底不锈钢锅或铁锅为最佳，A项错误，B项正确；由于线圈产生的磁场能穿透白纸到达锅底，在铁锅中产生涡流，能够加热，D项错误。答案B2．(多选)单匝线圈在匀强磁场中绕垂直于磁场的轴匀速转动，穿过线圈的磁通量Φ随时间t的关系图象如图所示，则()A．在t＝0时刻，线圈中磁通量最大，感应电动势也最大B．在t＝1×10－2s时刻，感应电动势最大C．在t＝2×10－2s时刻，感应电动势为零D．在0～2×10－2s时间内，线圈中感应电动势的平均值为零解析由法拉第电磁感应定律知E∝，故t＝0及t＝2×10－2s时刻，E＝0，A错，C对；t＝1×10－2s，E最大，B项对；0～2×10－2s，ΔΦ≠0，E≠0，D项错。答案BC3．(多选)如图所示是研究通电自感实验的电路图，A1、A2是两个规格相同的小灯泡，闭合开关S，调节电阻R，使两个灯泡的亮度相同，调节可变电阻R1，使它们都正常发光，然后断开开关S，再重新闭合开关S，则()A．闭合瞬间，A1立刻变亮，A2逐渐变亮B．闭合瞬间，A2立刻变亮，A1逐渐变亮C．稳定后，L和R两端电势差一定相同D．稳定后，A1和A2两端电势差不相同解析根据题设条件可知，闭合开关S，调节电阻R，使两个灯泡的亮度相同，说明此时电阻R接入电路的阻值与线圈L的电阻一样大，断开开关S，再重新闭合开关S的瞬间，根据自感原理，可判断A2立刻变亮，而A1逐渐变亮，B项正确，A项错误；稳定后，自感现象消失，根据题设条件，可判断线圈L和R两端的电势差一定相同，A1和A2两端电势差也相同，所以，C项正确，D项错误。答案BC4．如图甲所示，光滑导轨水平放置在斜向下且与水平方向夹角为60°的匀强磁场中，匀强磁场的磁感应强度B随时间t的变化规律如图乙所示(规定斜向下为B的正方向)，导体棒ab垂直导轨放置且与导轨接触良好，除导体棒电阻R的阻值外，其余电阻不计，导体棒ab在水平外力作用下始终处于静止状态。规定a→b的方向为电流的正方向，水平向右的方向为外力的正方向，则在0～t1时间内，能正确反映流过导体棒ab的电流I和导体棒ab所受水平外力F随时间t变化的图象是()解析由楞次定律可判定回路中的电流方向始终为b→a，由法拉第电磁感应定律可判定回路中的1高考复习顶层设计物理电流大小恒定，故A、B项错；由F安＝BIl可得F安随B的变化而变化，在0～t0时间内，F安方向水平向右，故外力F与F安等值反向，方向水平向左，为负值；在t0～t1时间内，F安方向改变，故外力F方向也改变，为正值，综上所述，D项正确。答案D5.如图所示，两块水平放置的金属板距离为d，用导线、开关K与一个n匝的线圈连接，线圈置于方向竖直向上的均匀变化的磁场B中。两板间放一台小型压力传感器，压力传感器上表面绝缘，在其上表面静止放置一个质量为m、电荷量为q的带正电小球。K没有闭合时传感器有示数，K闭合时传感器示数变为原来的一半。则线圈中磁场B的变化情况和磁通量的变化率分别为()A．正在增强，＝B．正在增强，＝C．正在减弱，＝D．正在减弱，＝解析根据K闭合时传感器示数变为原来的一半，推出带正电小球受向上的电场力，即上极板带负电，下极板带正电，线圈感应电动势的方向从上极板经线圈流向下极板，根据安培定则知感应电流磁场的方向向下，与原磁场方向相反，又由楞次定律得线圈中磁场正在增强；对小球受力分析得q＝，其中感应电动势E＝n，代入得＝，故B项正确。答案B6．如图所示，用一条横截面积...
