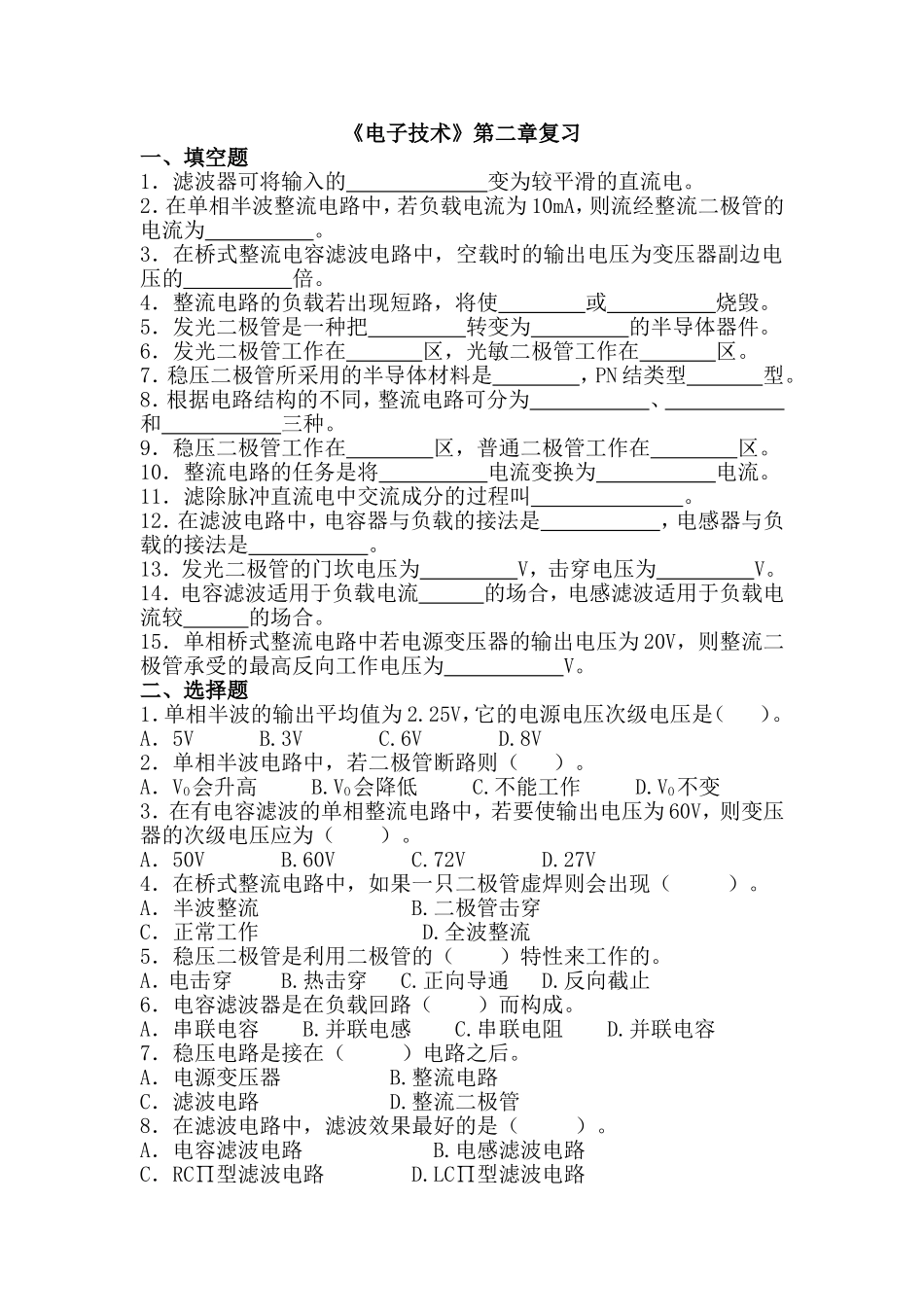

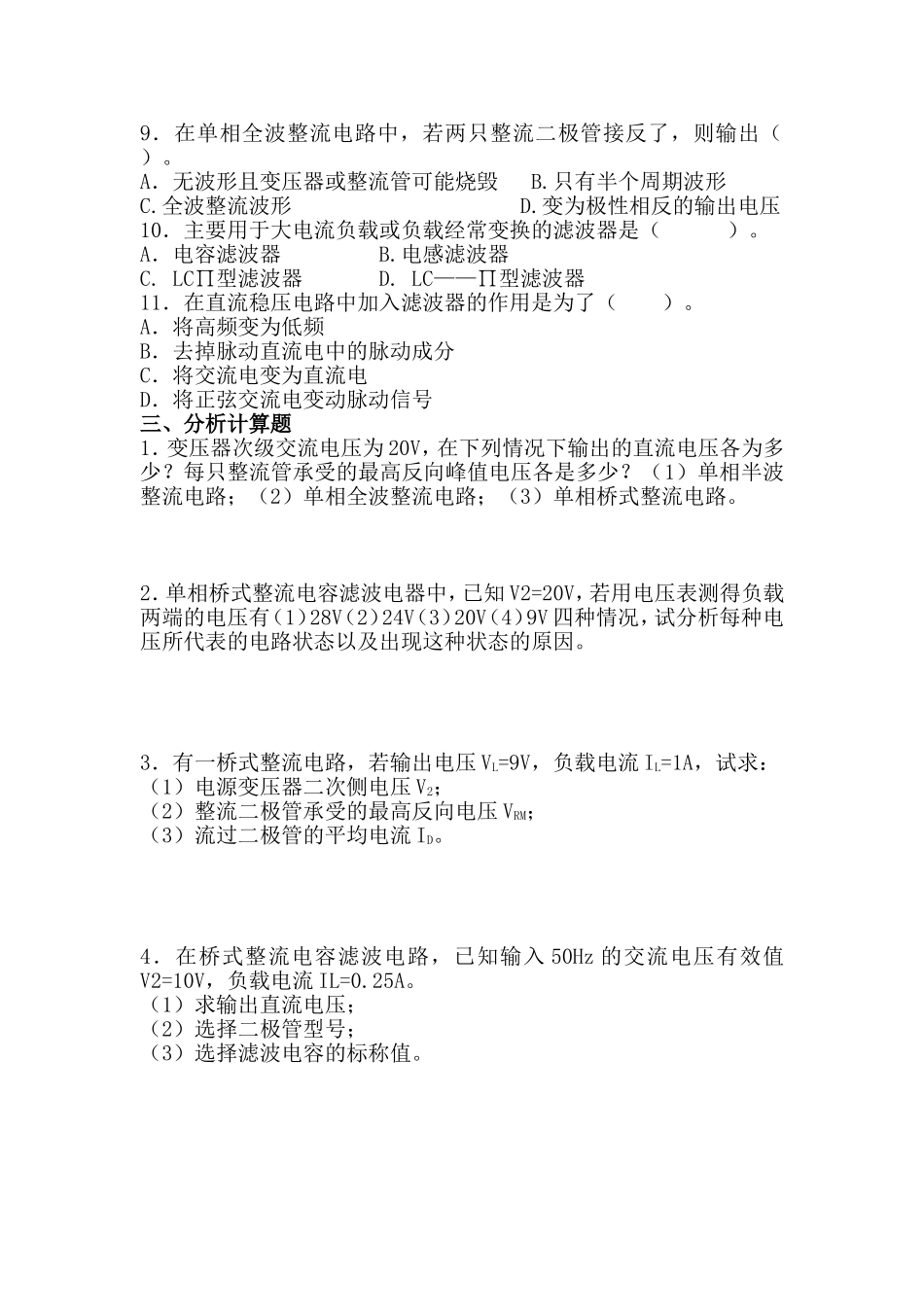

《电子技术》第二章复习一、填空题1．滤波器可将输入的变为较平滑的直流电。2．在单相半波整流电路中，若负载电流为10mA，则流经整流二极管的电流为。3．在桥式整流电容滤波电路中，空载时的输出电压为变压器副边电压的倍。4．整流电路的负载若出现短路，将使或烧毁。5．发光二极管是一种把转变为的半导体器件。6．发光二极管工作在区，光敏二极管工作在区。7．稳压二极管所采用的半导体材料是，PN结类型型。8．根据电路结构的不同，整流电路可分为、和三种。9．稳压二极管工作在区，普通二极管工作在区。10．整流电路的任务是将电流变换为电流。11．滤除脉冲直流电中交流成分的过程叫。12．在滤波电路中，电容器与负载的接法是，电感器与负载的接法是。13．发光二极管的门坎电压为V，击穿电压为V。14．电容滤波适用于负载电流的场合，电感滤波适用于负载电流较的场合。15．单相桥式整流电路中若电源变压器的输出电压为20V，则整流二极管承受的最高反向工作电压为V。二、选择题1．单相半波的输出平均值为2.25V，它的电源电压次级电压是（）。A．5VB.3VC.6VD.8V2．单相半波电路中，若二极管断路则（）。A．VO会升高B.VO会降低C.不能工作D.VO不变3．在有电容滤波的单相整流电路中，若要使输出电压为60V，则变压器的次级电压应为（）。A．50VB.60VC.72VD.27V4．在桥式整流电路中，如果一只二极管虚焊则会出现（）。A．半波整流B.二极管击穿C．正常工作D.全波整流5．稳压二极管是利用二极管的（）特性来工作的。A．电击穿B.热击穿C.正向导通D.反向截止6．电容滤波器是在负载回路（）而构成。A．串联电容B.并联电感C.串联电阻D.并联电容7．稳压电路是接在（）电路之后。A．电源变压器B.整流电路C．滤波电路D.整流二极管8．在滤波电路中，滤波效果最好的是（）。A．电容滤波电路B.电感滤波电路C．RC∏型滤波电路D.LC∏型滤波电路9．在单相全波整流电路中，若两只整流二极管接反了，则输出（）。A．无波形且变压器或整流管可能烧毁B.只有半个周期波形C.全波整流波形D.变为极性相反的输出电压10．主要用于大电流负载或负载经常变换的滤波器是（）。A．电容滤波器B.电感滤波器C.LC∏型滤波器D.LC——∏型滤波器11．在直流稳压电路中加入滤波器的作用是为了（）。A．将高频变为低频B．去掉脉动直流电中的脉动成分C．将交流电变为直流电D．将正弦交流电变动脉动信号三、分析计算题1．变压器次级交流电压为20V，在下列情况下输出的直流电压各为多少？每只整流管承受的最高反向峰值电压各是多少？（1）单相半波整流电路；（2）单相全波整流电路；（3）单相桥式整流电路。2．单相桥式整流电容滤波电器中，已知V2=20V，若用电压表测得负载两端的电压有（1）28V（2）24V（3）20V（4）9V四种情况，试分析每种电压所代表的电路状态以及出现这种状态的原因。3．有一桥式整流电路，若输出电压VL=9V，负载电流IL=1A，试求：（1）电源变压器二次侧电压V2；（2）整流二极管承受的最高反向电压VRM；（3）流过二极管的平均电流ID。4．在桥式整流电容滤波电路，已知输入50Hz的交流电压有效值V2=10V，负载电流IL=0.25A。（1）求输出直流电压；（2）选择二极管型号；（3）选择滤波电容的标称值。
