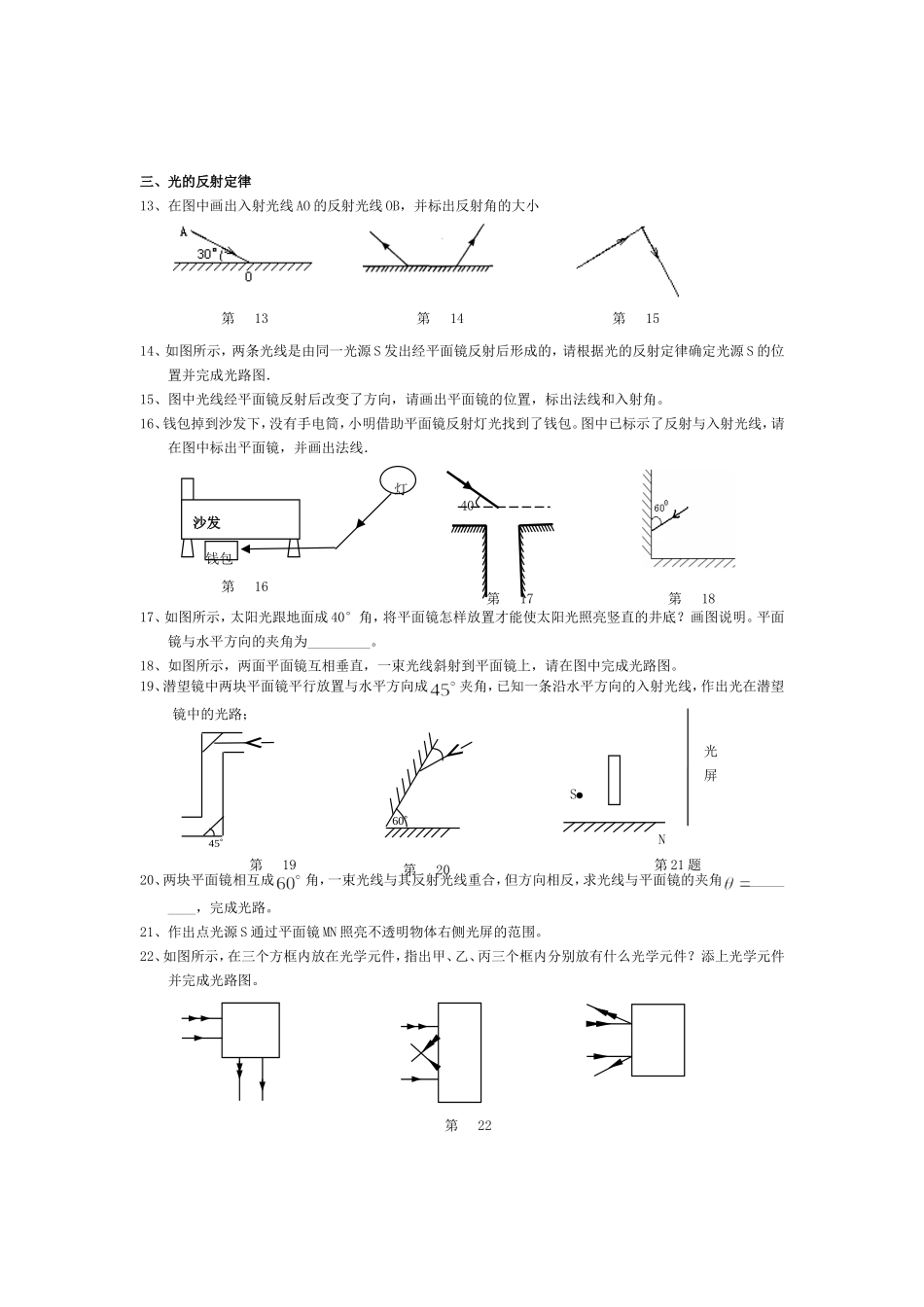

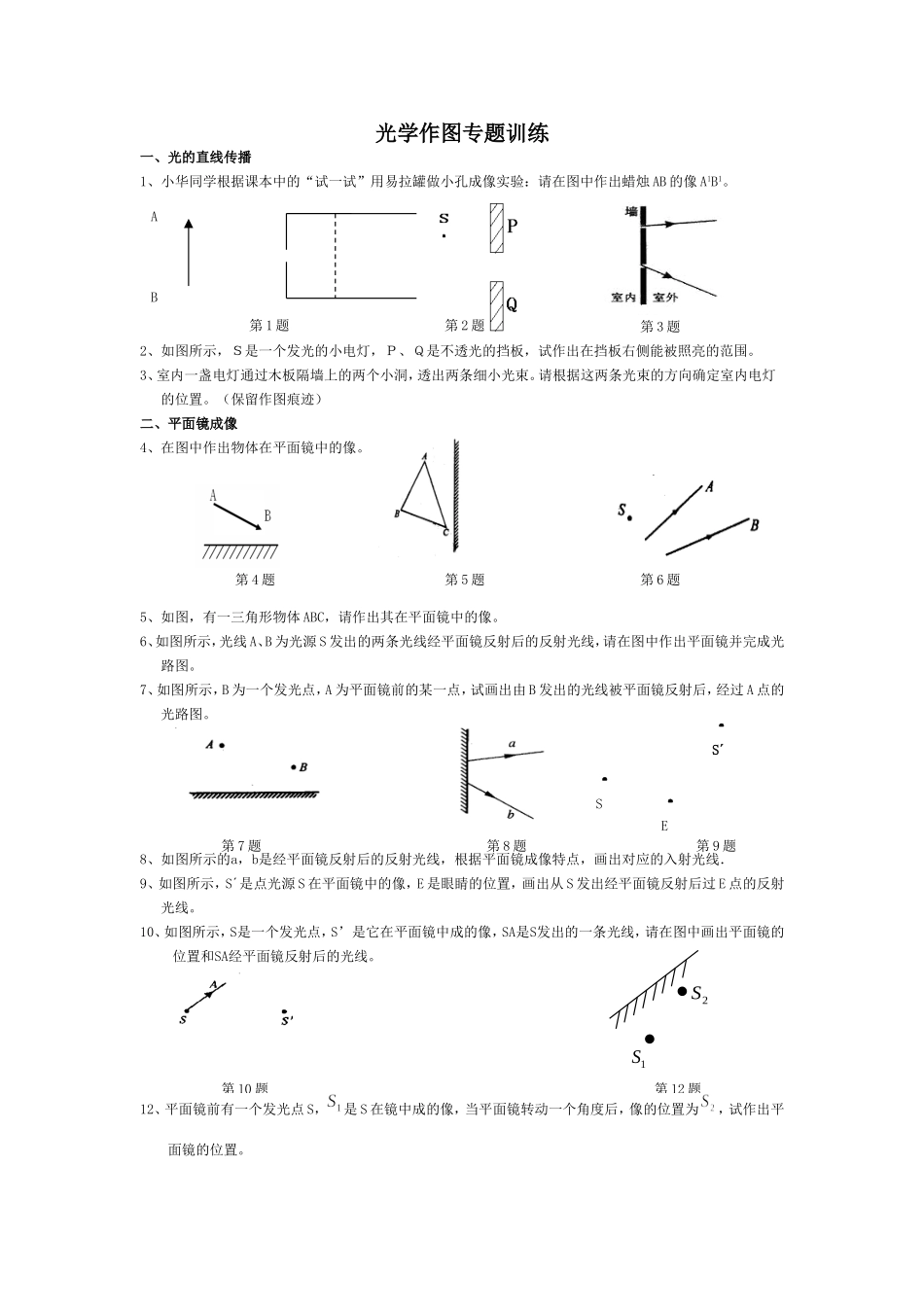

光学作图专题训练一、光的直线传播1、小华同学根据课本中的“试一试”用易拉罐做小孔成像实验：请在图中作出蜡烛AB的像A1B1。2、如图所示，Ｓ是一个发光的小电灯，Ｐ、Ｑ是不透光的挡板，试作出在挡板右侧能被照亮的范围。3、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束。请根据这两条光束的方向确定室内电灯的位置。（保留作图痕迹）二、平面镜成像4、在图中作出物体在平面镜中的像。5、如图，有一三角形物体ABC，请作出其在平面镜中的像。6、如图所示，光线A、B为光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜并完成光路图。7、如图所示，B为一个发光点，A为平面镜前的某一点，试画出由B发出的光线被平面镜反射后，经过A点的光路图。8、如图所示的a，b是经平面镜反射后的反射光线，根据平面镜成像特点，画出对应的入射光线．9、如图所示，S´是点光源S在平面镜中的像，E是眼睛的位置，画出从S发出经平面镜反射后过E点的反射光线。10、如图所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。12、平面镜前有一个发光点S，是S在镜中成的像，当平面镜转动一个角度后，像的位置为，试作出平面镜的位置。第1题第2题第3题第4题第5题第6题第7题第8题第9题第10题第12题2S1SBA··S´·SE三、光的反射定律13、在图中画出入射光线AO的反射光线OB，并标出反射角的大小14、如图所示，两条光线是由同一光源S发出经平面镜反射后形成的，请根据光的反射定律确定光源S的位置并完成光路图．15、图中光线经平面镜反射后改变了方向，请画出平面镜的位置，标出法线和入射角。16、钱包掉到沙发下，没有手电筒，小明借助平面镜反射灯光找到了钱包。图中已标示了反射与入射光线，请在图中标出平面镜，并画出法线．17、如图所示，太阳光跟地面成40°角，将平面镜怎样放置才能使太阳光照亮竖直的井底？画图说明。平面镜与水平方向的夹角为_________。18、如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图中完成光路图。19、潜望镜中两块平面镜平行放置与水平方向成夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路；20、两块平面镜相互成角，一束光线与其反射光线重合，但方向相反，求光线与平面镜的夹角_________，完成光路。21、作出点光源S通过平面镜MN照亮不透明物体右侧光屏的范围。22、如图所示，在三个方框内放在光学元件，指出甲、乙、丙三个框内分别放有什么光学元件？添上光学元件并完成光路图。第13题40°第14题第15题第16题第17题钱包沙发灯第18题45第19题60第20题NS光屏第21题第22题
