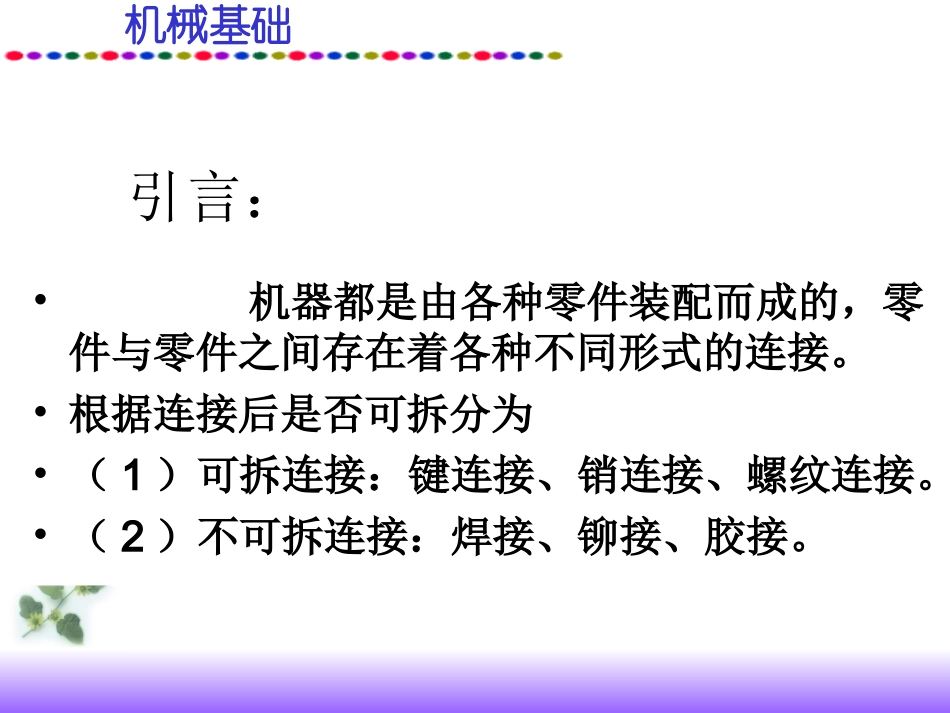

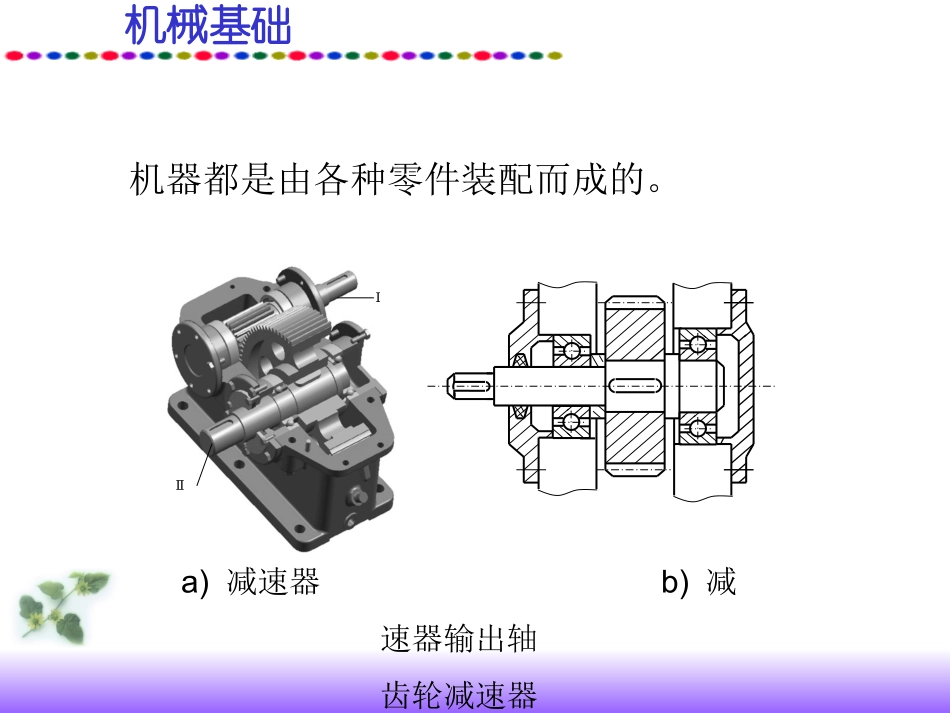

机械基础引言：•机器都是由各种零件装配而成的，零件与零件之间存在着各种不同形式的连接。•根据连接后是否可拆分为•（1）可拆连接：键连接、销连接、螺纹连接。•（2）不可拆连接：焊接、铆接、胶接。机械基础ⅡⅠa)减速器b)减速器输出轴齿轮减速器机器都是由各种零件装配而成的。机械基础1．了解平键连接的种类、特点及应用。2．掌握平键的选用方法、主要失效形式，平键的标记第一节平键连接机械基础齿轮减速器输出轴Ⅱ上的齿轮与轴的连接，通常是在轴和齿轮、带轮的轮毂上加工出键槽，用键进行连接，如下图所示。键连接机械基础键连接可实现轴与轴上零件（如齿轮、带轮等）键连接可实现轴与轴上零件（如齿轮、带轮等）之间的周向固定，并传递运动和扭矩。键连接的分类如下：之间的周向固定，并传递运动和扭矩。键连接的分类如下：键连接平键连接半圆键连接花键连接松键连接楔键连接切向键连接紧键连接机械基础一、平键连接靠平键的两侧面传递转矩，键的两侧面是工作面，对中性好；键的上表面与轮毂上的键槽底面留有间隙，以便装配。特点：分类：普通平键薄型平键导向平键滑键机械基础分解图装配图断面图1.普通平键普通平键连接示意图如图所示。平键连接靠键普通平键连接示意图如图所示。平键连接靠键的两侧面传递转矩，键的两侧面是工作面，因此，具有对的两侧面传递转矩，键的两侧面是工作面，因此，具有对中性好、装拆方便、应用广泛的特点。中性好、装拆方便、应用广泛的特点。机械基础A型B型C型机械基础平键是标准件，只需根据用途、轴径、轮毂长度选取键的类型和尺寸。•普通平键的规格采用b×h×L标记•截面尺寸b×h根据轴径d由标准选定•键长L根据轮毂长度按标准查取（比轮毂长度短5～10mm）机械基础标记形式为：标准号键型键宽×键高×键长GB/T1096键16×10×100表示键宽16mm,键高10mm，键长为100mm的A型普通平键。国家标准规定，在普通平键的标记中，A型键的键型可省略不标注。机械基础普通平键的标记：标准号键型键宽×键高×键长GB/T1096－2003键16×10100表示键宽为16mm，键高10mm，键长为100mm的A型普通平键。GB/T1096－2003键B18×10100表示键宽为18mm，键高10mm，键长为100mm的B型普通平键。GB/T1096－2003键C18×10100表示键宽为18mm，键高10mm，键长为100mm的C型普通平键。机械基础2．导向平键特点：轮毂可在轴上沿轴向移动。比普通平键长紧定螺钉固定在键槽中键与轮毂槽采用间隙配合键上设有起键螺孔机械基础3．滑键特点：轮毂可在轴上沿轴向移动。滑键固定在轮毂上轮毂带动滑键作轴向移动键长不受滑动距离限制机械基础二、半圆键连接工作面为键的两侧面，有较好的对中性可在轴上键槽中摆动以适应轮毂上键槽斜度适用于锥形轴与轮毂的连接键槽对轴的强度削弱较大，只适用于轻载连接机械基础三、花键连接花键连接——由沿轴和轮毂孔周向均布的多个键齿相互啮合而成的连接。外花键内花键多齿承载，承载能力高齿浅，对轴的强度削弱小对中性及导向性能好加工需专用设备，成本高机械基础矩形花键连接渐开线花键连接机械基础四、楔键和切向键连接1．楔键普通楔键钩头楔键楔键与键槽的两个侧面不相接触，为非工作面。楔键连接能使轴上零件轴向固定，并能使零件承受单方向的轴向力。用于定心精度要求不高，荷载平稳和低速的场合。机械基础2．切向键切向键一组切向键两组切向键由一对具有1:100斜度的楔键沿斜面拼合而成，上下两工作面互相平行，轴和轮毂上的键槽底面没有斜度。机械基础平键连接的失效和强度校核对于普通平键连接（静连接），其主要失效形式是工作面的压溃，有时也会出现键的剪断，但一般只作连接的挤压强度校核。对于导向平键连接和滑键连接，其主要失效形式是工作面的过度磨损，通常按工作面上的压力进行条件性的强度校核计算。机械基础平键连接的失效和强度校核普通平键导向平键圆头平键：平头平键：单圆头平键：注：当强度不足时，可适当增加键长或采用两个键按180º布置。考虑到两个键的载荷分布不均匀性，在强度校核中可按1.5个键计算。机械基础§8－2销连接固定零件间的相对位置，或作为...
