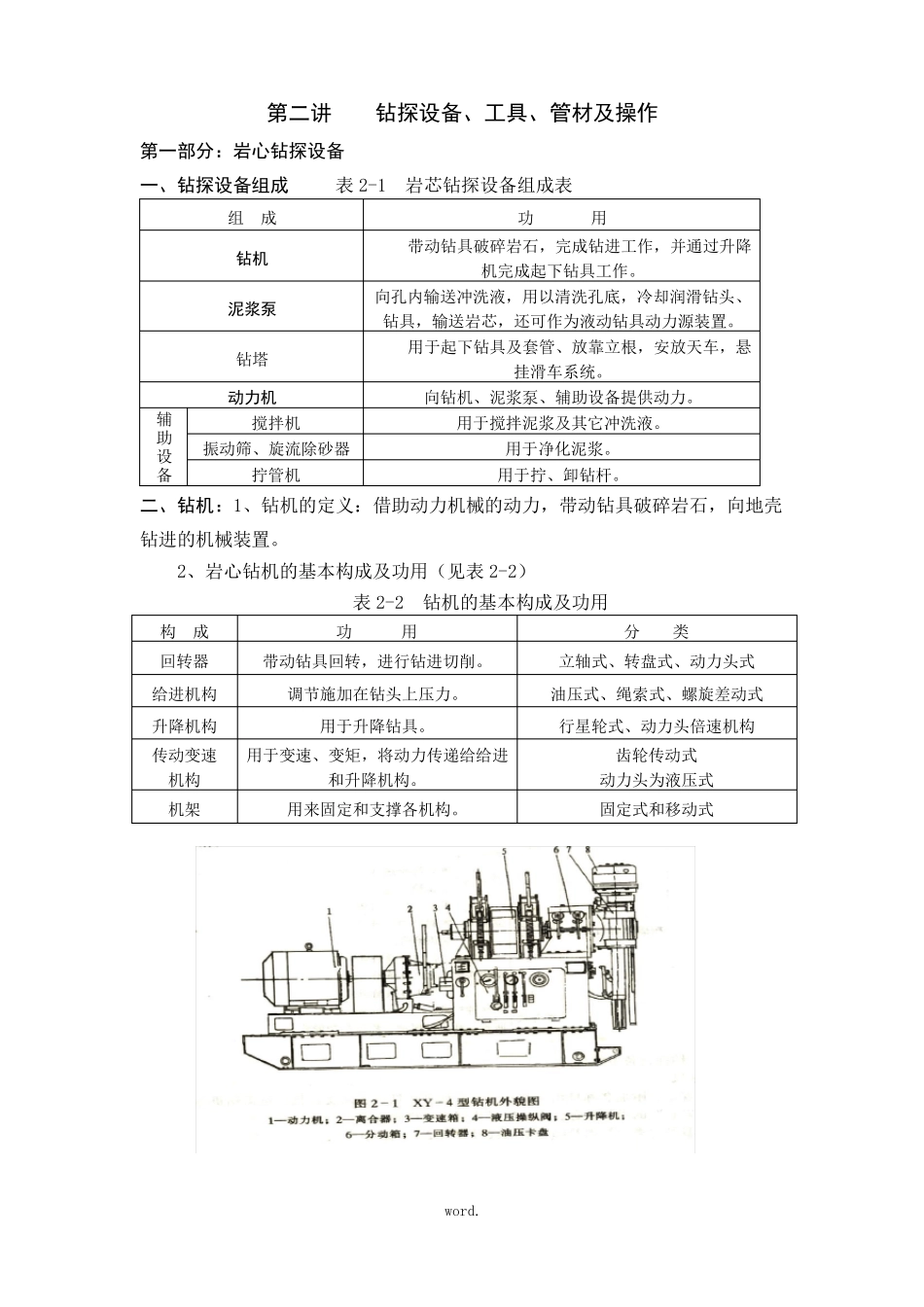

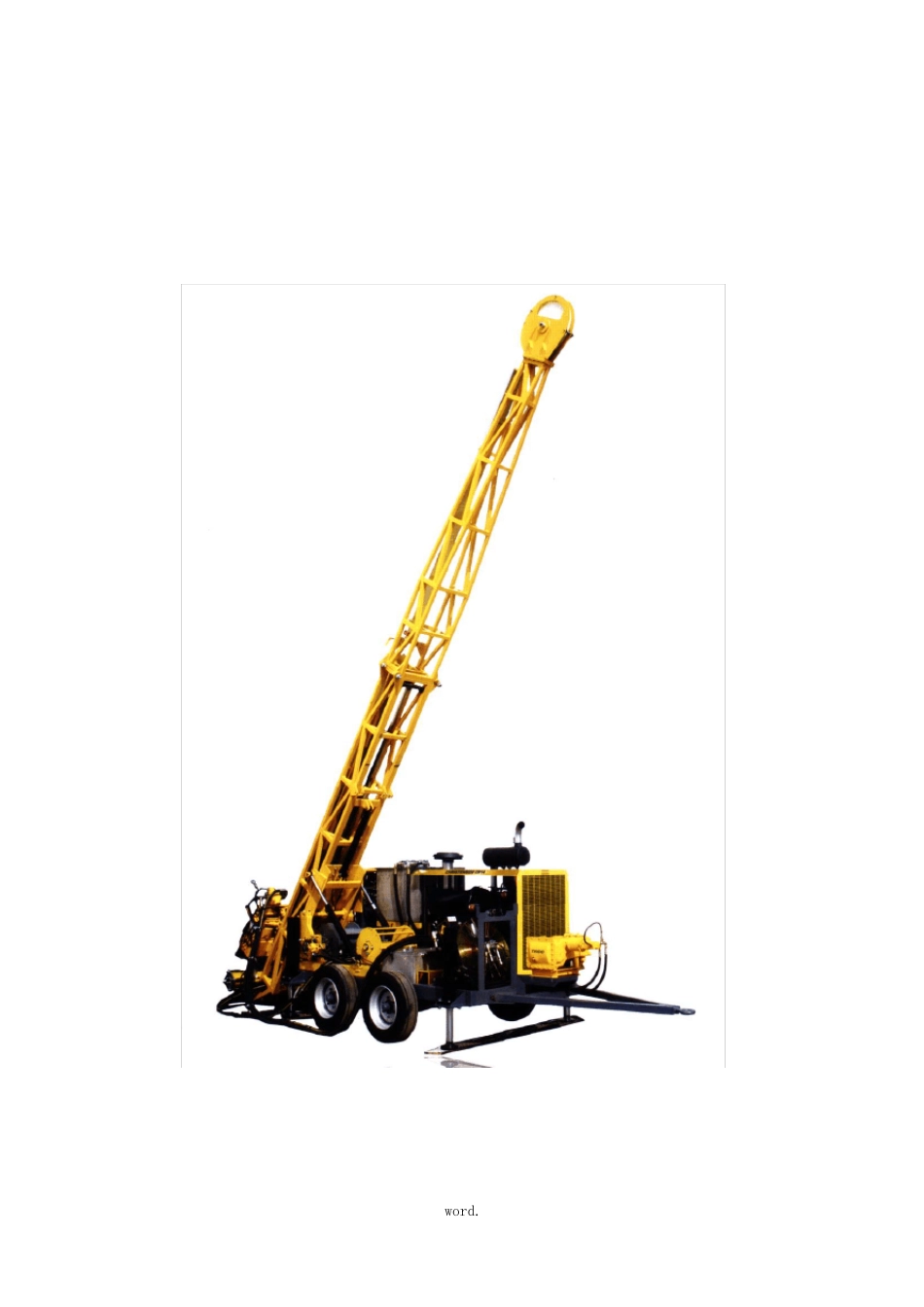

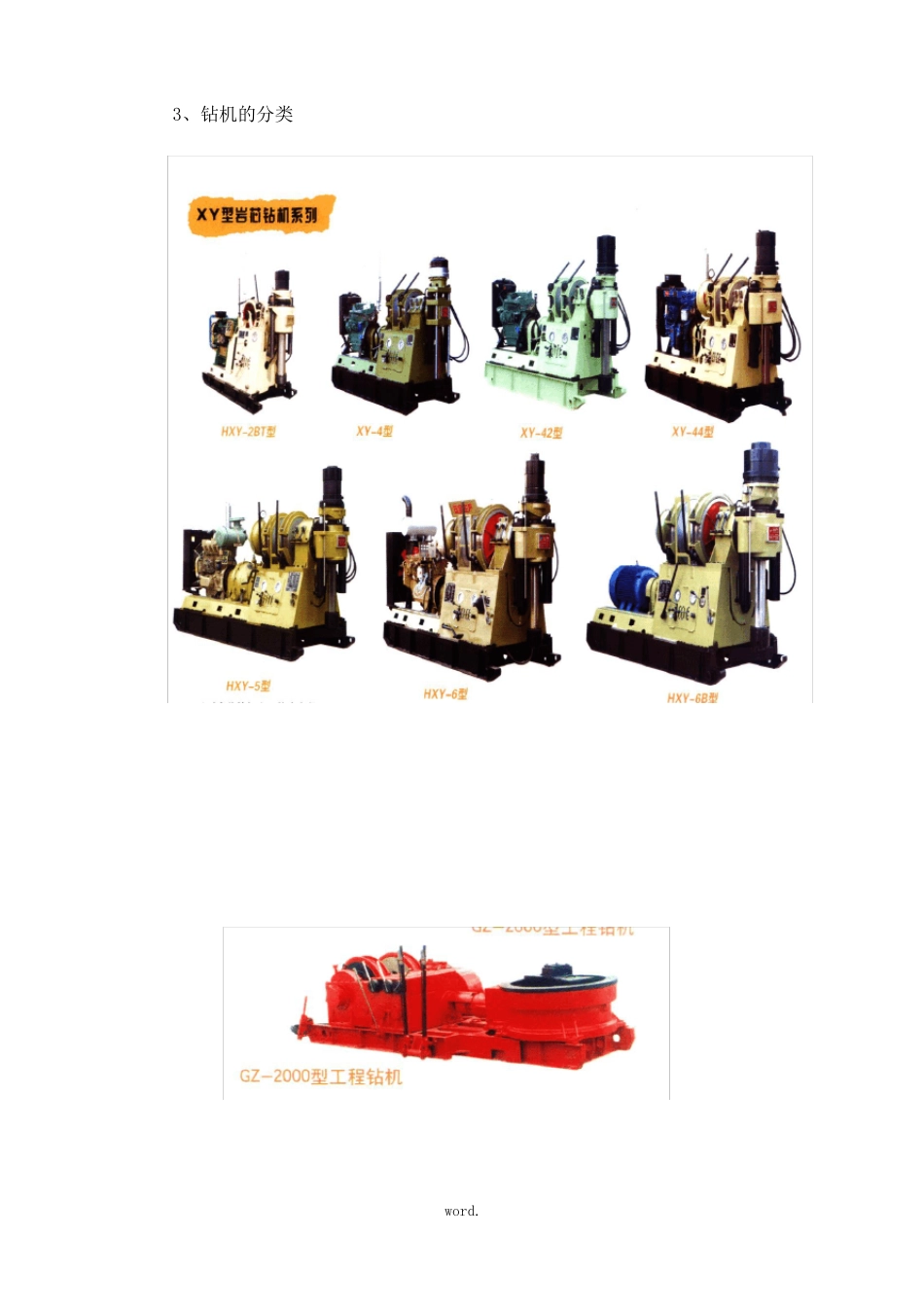

第二讲钻探设备、工具、管材及操作第一部分:岩心钻探设备一、钻探设备组成表2-1岩芯钻探设备组成表组成钻机泥浆泵钻塔动力机辅助设备搅拌机振动筛、旋流除砂器拧管机功用带动钻具破碎岩石,完成钻进工作,并通过升降机完成起下钻具工作。向孔内输送冲洗液,用以清洗孔底,冷却润滑钻头、钻具,输送岩芯,还可作为液动钻具动力源装置。用于起下钻具及套管、放靠立根,安放天车,悬挂滑车系统。向钻机、泥浆泵、辅助设备提供动力。用于搅拌泥浆及其它冲洗液。用于净化泥浆。用于拧、卸钻杆。二、钻机:1、钻机的定义:借助动力机械的动力,带动钻具破碎岩石,向地壳钻进的机械装置。2、岩心钻机的基本构成及功用(见表2-2)表2-2钻机的基本构成及功用构成回转器给进机构升降机构传动变速机构机架功用带动钻具回转,进行钻进切削。调节施加在钻头上压力。用于升降钻具。用于变速、变矩,将动力传递给给进和升降机构。用来固定和支撑各机构。分类立轴式、转盘式、动力头式油压式、绳索式、螺旋差动式行星轮式、动力头倍速机构齿轮传动式动力头为液压式固定式和移动式word.3、钻机的分类word.word.word.word.word.word.word.word.4、岩心钻机的基本参数①钻进能力参数:包括钻进深度、钻孔直径、钻杆直径和钻孔倾角等。②回转参数:包括回转器的转速、通孔直径与让开孔口距离等。③给进系统参数:包括立轴最大上顶力与给进力、给进速度、给进行程及倒立轴速度等。④升降系统参数:包括升降机的最大起重量、提升速度等。⑤钻机的重量指标、最大部件重量及动力机的功率等。5、岩心钻机主要技术参数及配套(见表2-3)。表2-3岩心钻机主要技术参数及配套表word.技术参数代号123456额定钻孔深度(m)动力配备(kw)100300600100015002000-17303030~4040泥浆泵配备-90150250250、300320钻塔配备7~8m三角塔12m铁塔SG-16、18SG-23、A-18SGX-17SGX-23三、钻探用泵1、泥浆泵的定义:泥浆泵是以水或其它液体为介质,将原动力机输入的机械能转化为液力能的一种机械装置。word.2、泥浆泵的作用:向孔内输送一定压力和流量的冲洗液。3、往复式泥浆泵的组成及工作原理及往复式泥浆泵的分类(略)4、往复式泥浆泵的主要参数①流量(泵量、排量):是指泵在单位时间内输出液体数量的多少,用Q表示,常用单位是升/分钟、立方/分钟。②泵压(排出压力或扬程):是指在泵排出口测出的液体表压力,用P表示,单位是MPa。泵压大小取决于排出管路中的阻力,阻力大,泵压就高。通常所说的泵压,是指在动力机功率允许和泵的机械强度所能达到的额定工作压力。word.③吸水高度:是指泵缸中心线到吸水池液面的距离,理论上用清水作循环介质时可达10米,实际工作中应控制在3米以内。④泵的配备功率:是指与泵匹配的动力机的功率。5、泥浆泵基本参数见表2-4表2-4泥浆泵基本参数表型号BW-1BW-2BW-3BW-4工作排量(L/min)100160250400变量范围(L/min)20~10032~16050~25080~400最大工作压力Pa50×1080×1050×1080×105555驱动功率(马力)8~1215~2515~2525~40四、钻塔1、钻塔的使用要求(1)应有足够的承载能力,以保证处理事故和升降钻具的安全;(2)应有合理的高度和空间,上顶及其横截面的尺寸应满足天车的安装和游动滑车上下运行,钻塔底部尺寸应保证机场设备的合理布置及工人的安全操作;(3)钻塔自重轻,安装、拆卸及运输方便。2、钻塔的分类钻塔按结构类型分为:四脚钻塔、三脚钻塔、A字塔及桅杆。word.word.word.3、钻塔的基本参数①塔高:指钻塔大梁底面到天车梁底面的垂直距离。钻塔高度取决于起下钻立根的长度和总立根数,塔高与立根长度有如下关系:H=KL。式中:H-钻塔高度(m);L-钻杆立根长度(m);K-塔高系数(1.3~1.5)。②天车有效负荷:指钻塔的安全承载能力。③工作台高度:指钻塔大腿底面到工作台的垂直距离,一般低于立根长度1~1.25m。④钻塔自重:钻塔自重与钻塔的类型、结构、天车有效负荷及材质有关,应在保证钻塔有足够强度、刚度和稳定性的前题下,尽可能减轻自重,以便于安装、拆卸和搬迁。五、钻探辅助设备(一)、提引器1、提引器的作用及类型(略)word.word.word.2、提引器的使用与维护(1...
