描述交变电流的物理量课件-河北省涞水波峰中学人教版高二物理选修-(共张PPT) ()VIP免费

描述交变电流的物理量课件-河北省涞水波峰中学人教版高二物理选修-(共张PPT) ()_第1页
1/18
描述交变电流的物理量课件-河北省涞水波峰中学人教版高二物理选修-(共张PPT) ()_第2页
2/18
描述交变电流的物理量课件-河北省涞水波峰中学人教版高二物理选修-(共张PPT) ()_第3页
3/18

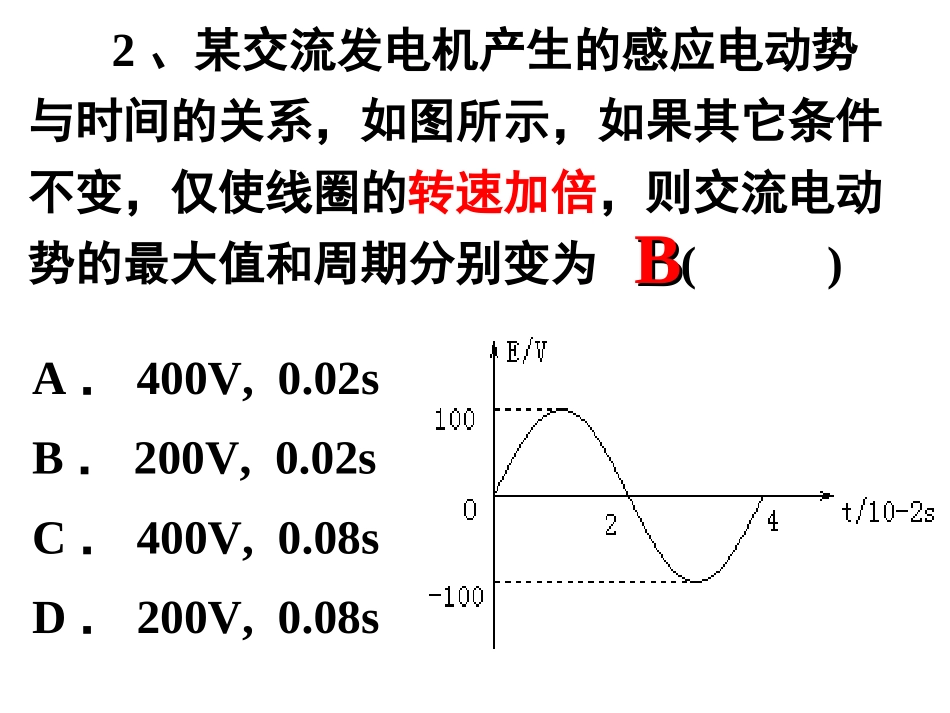

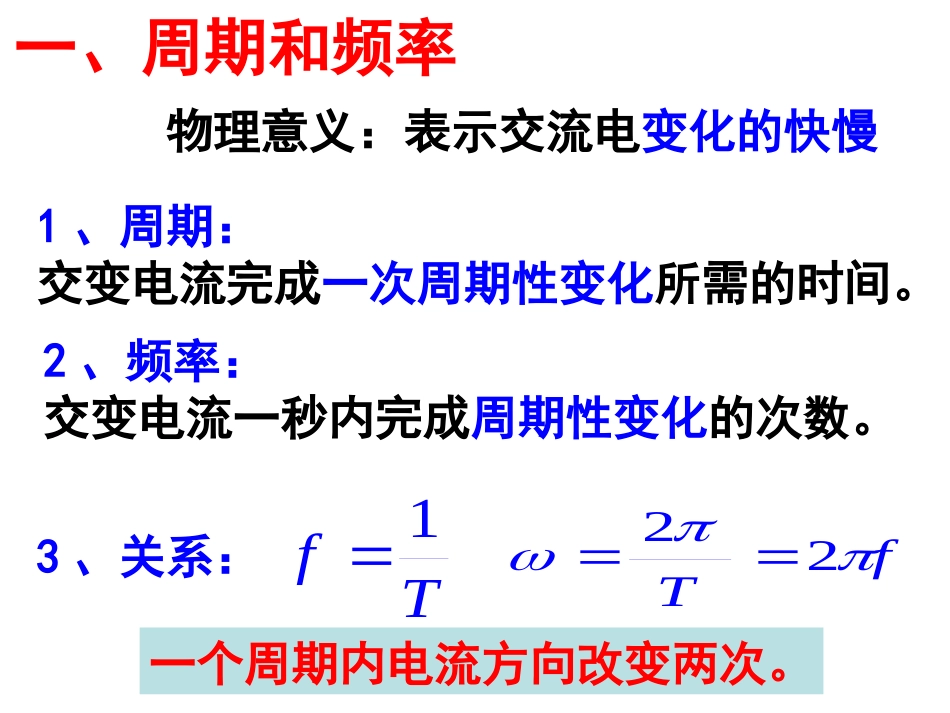

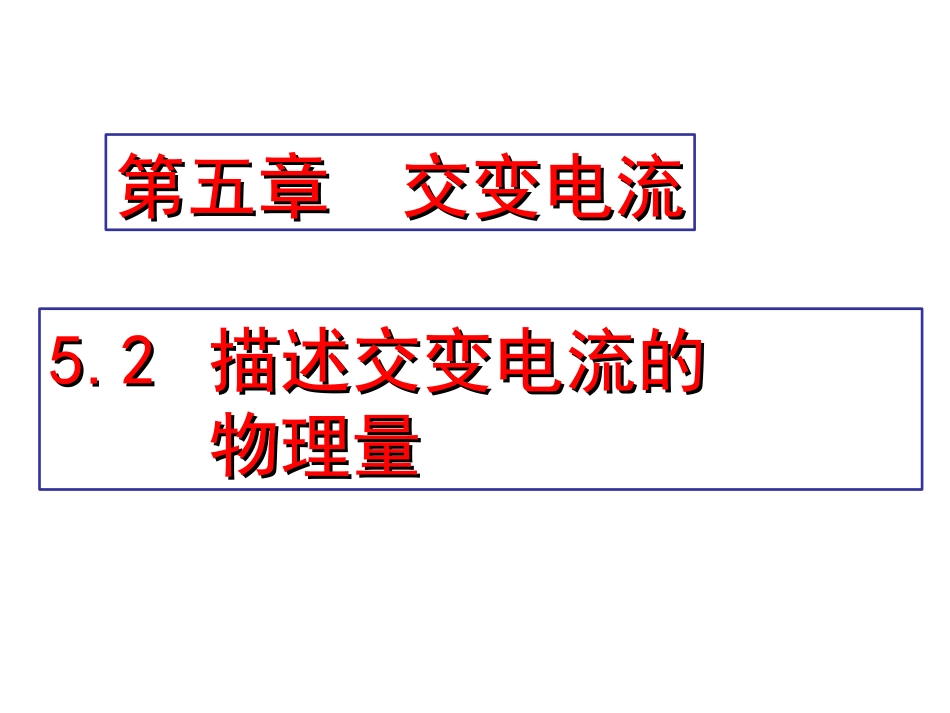

第五章交变电流第五章交变电流5.25.2描述交变电流的描述交变电流的物理量物理量一、周期和频率1、周期:交变电流完成一次周期性变化所需的时间。2、频率:交变电流一秒内完成周期性变化的次数。物理意义:表示交流电变化的快慢3、关系:Tf1fT22一个周期内电流方向改变两次。2、某交流发电机产生的感应电动势与时间的关系,如图所示,如果其它条件不变,仅使线圈的转速加倍,则交流电动势的最大值和周期分别变为()A.400V,0.02sB.200V,0.02sC.400V,0.08sD.200V,0.08sBB01课前自主学习02课堂探究评价03课后课时作业[变式训练1](多选)如图所示,图线a是线圈在匀强磁场中匀速转动时所产生的正弦式交变电流的电动势随时间变化的图象,当调整线圈转速后,所产生的正弦式交变电流的电动势随时间变化的图象如图线b所示,以下关于这两个正弦式交变电流的说法正确的是()01课前自主学习02课堂探究评价03课后课时作业A.线圈先后两次周期之比为2∶3B.线圈先后两次转速之比为2∶3C.交变电流a的电动势的瞬时值为e=10sin(5πt)VD.交变电流b的电动势的最大值为203V答案ACD答案解析由et图象知:Ta∶Tb=2∶3,故两次转速之比为3∶2,A正确,B错误;对交变电流a:Ema=10V,Ta=0.4s,则ωa=5πrad/s,故e=Emasin(ωat)V=10sin(5πt)V,C正确;由Em=nBSω,且ωa∶ωb=Tb∶Ta=3∶2知,Emb=23Ema=203V,D正确。什么是交变电流的峰值什么是交变电流的峰值((EmEm,,ImIm,,UmUm)?)?i/mAi/mA0.50.5t/st/s-0.5-0.50.020.020.010.01二、峰值和有效值1、峰值:电流或电压所能达到的最大值。电容耐压值(最大值)电容器的耐压值电容器的耐压值22212122)1(RtIRtIQJ8.2RtIQ2)2(AI8.222212122)1(RtIRtIQJ8.2,)2(2RtIQAI8.2t/sO1i/A21-1-20.52、交流的有效值的定义:根据电流的热效应来规定,让交流与直流分别通过相同的电阻,如果在交流的一个周期内它们产生的热量相等,就把这个直流的数值叫做这个交流的有效值。有效值的符号E、U、I二、峰值和有效值3、正弦交流电的有效值与峰值的关系:2mEE2mII二、峰值和有效值说明:A、以上关系式只适用于正弦或余弦交流电;B、交流用电器的额定电压和额定电流指的是有效值;C、交流电流表和交流电压表的读数是有效值D、对于交流电若没有特殊说明的均指有效值2mEE2mII平均值:ENtC、求通过某导体截面的电量一定要用平均值。4、注意:峰值、有效值、平均值在应用上的区别。B、在求交流电的功、功率或电热时必须用交流电的有效值。A、考虑电容器是否会被击穿时用峰值6.如图表示一交流的电流随时间变化的图像,求该电流的有效值。4232222121122IRTIRTIRT22121()2III221(42)(32)52AIm0T/2Ti/At/s例题:如图是正弦式电流经半波整流后的波形,电流的最大值为Im,试计算它的有效值?RTITRIm2202)2(三、相位相位差对于一支交流电,我们称“sin”后面的量叫做交变电流的相位,t=0时的相位叫做初相位对于两支交流电,他们的相位之差叫做他们的相位差小结3、最大值(峰值):EmUmIm4、瞬时值:uie1、周期:交变电流完成一次周期性变化所需的时间。2、频率:一秒内完成周期性变化的次数。Tf1fT225、有效值:EUI(1)定义:根据电流的热效应来规定,让交流电和直流通过相同阻值的电阻,如果他们在一个周期内产生的热量相等,就把这一直流电的数值叫做这一交流电的有效值。(2)正弦交流电的有效值与最大值的关系:2mEE注意:A.对于交流电若没有特殊说明的均指有效值C.求通过某导体截面的电量一定要用平均值。B.在求交流电的功、功率或电热时必须用交流电的有效值。
