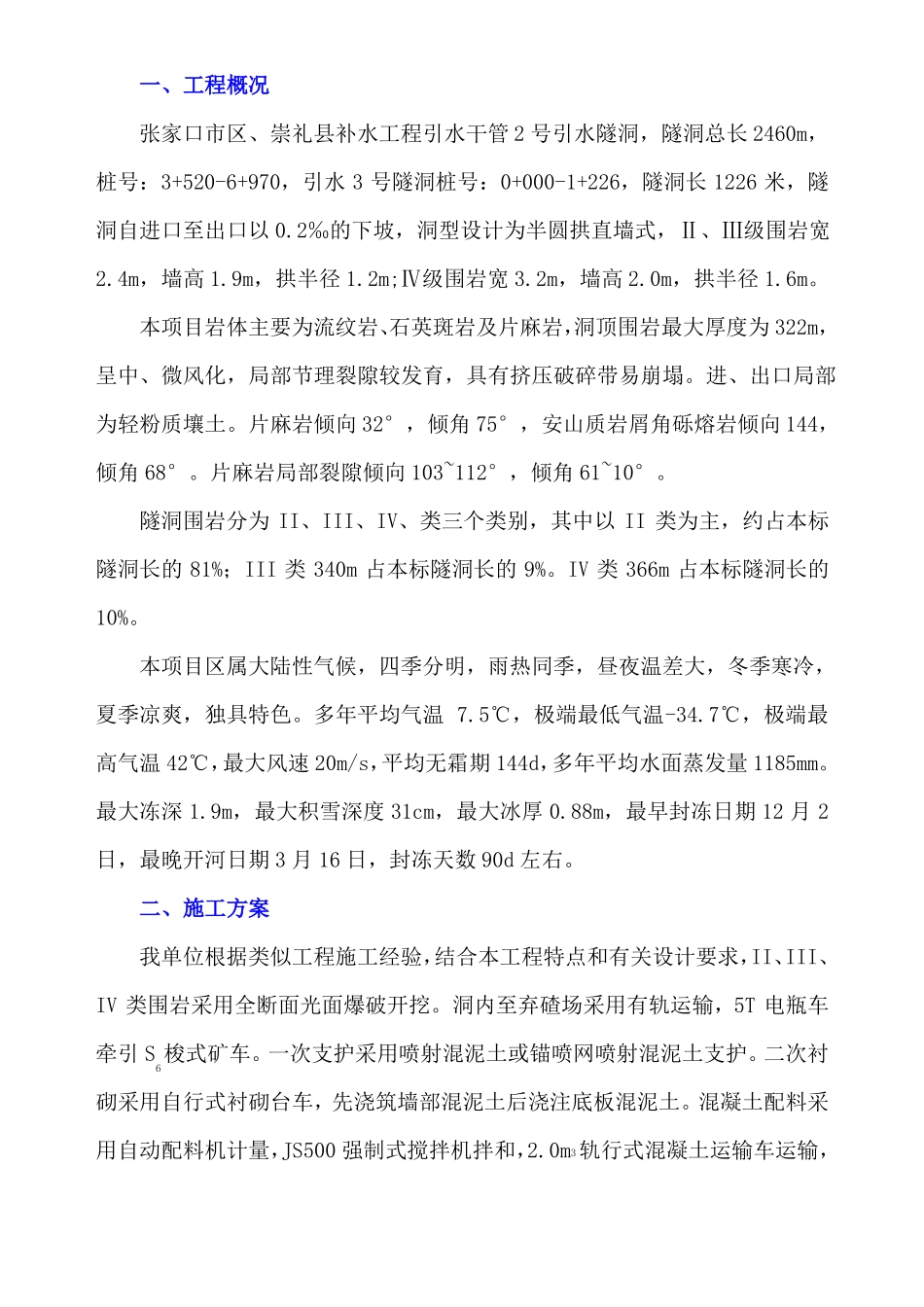

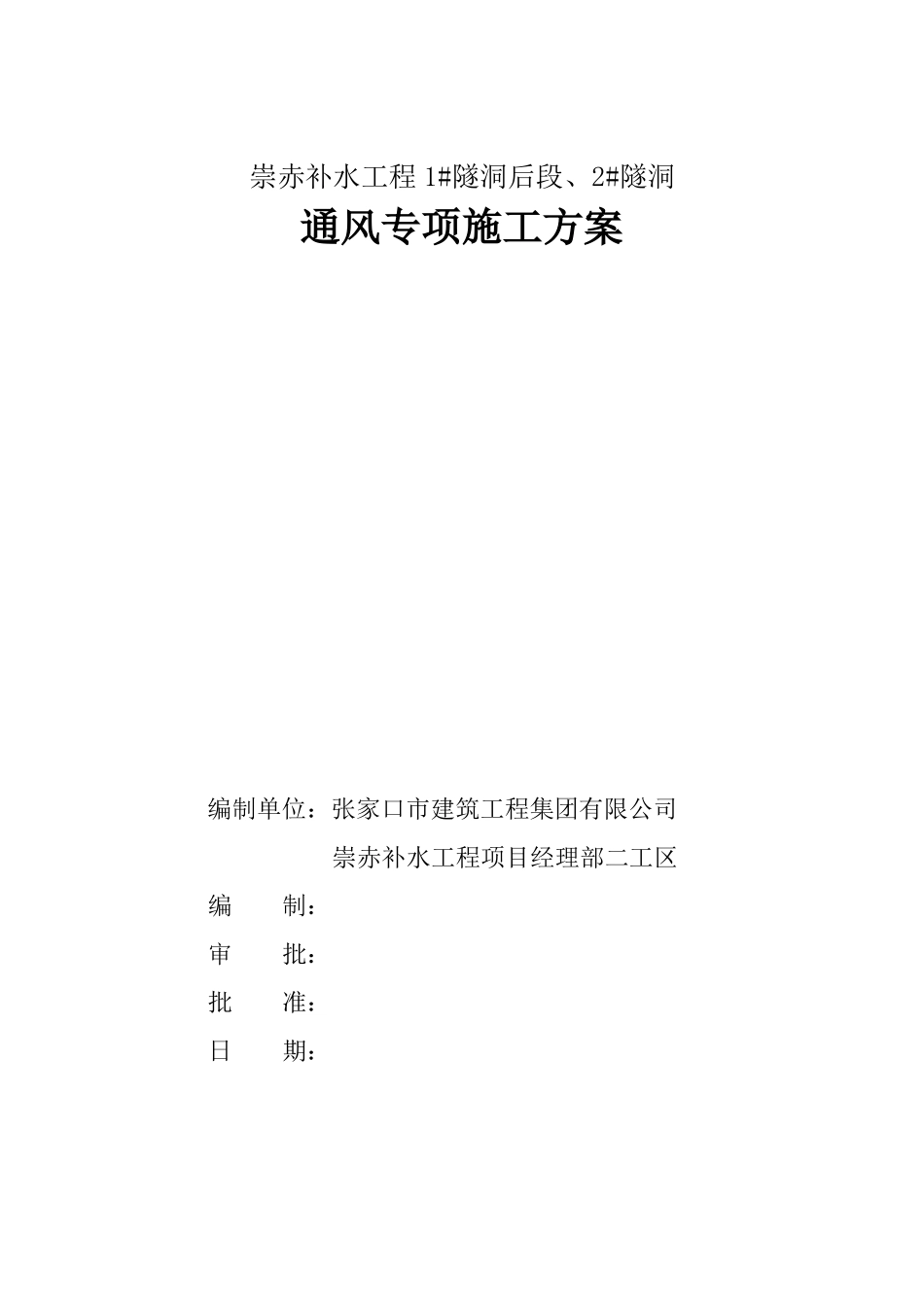

崇赤补水工程1#隧洞后段、2#隧洞通风专项施工方案编制单位：张家口市建筑工程集团有限公司编制：审批：批准：日期：崇赤补水工程项目经理部二工区一、工程概况张家口市区、崇礼县补水工程引水干管2号引水隧洞，隧洞总长2460m，桩号：3+520-6+970，引水3号隧洞桩号：0+000-1+226，隧洞长1226米，隧洞自进口至出口以0.2‰的下坡，洞型设计为半圆拱直墙式，Ⅱ、Ⅲ级围岩宽2.4m，墙高1.9m，拱半径1.2m;Ⅳ级围岩宽3.2m，墙高2.0m，拱半径1.6m。本项目岩体主要为流纹岩、石英斑岩及片麻岩，洞顶围岩最大厚度为322m，呈中、微风化，局部节理裂隙较发育，具有挤压破碎带易崩塌。进、出口局部为轻粉质壤土。片麻岩倾向32°，倾角75°，安山质岩屑角砾熔岩倾向144，倾角68°。片麻岩局部裂隙倾向103~112°，倾角61~10°。隧洞围岩分为II、III、IV、类三个类别，其中以II类为主，约占本标隧洞长的81%；III类340m占本标隧洞长的9%。IV类366m占本标隧洞长的10%。本项目区属大陆性气候，四季分明，雨热同季，昼夜温差大，冬季寒冷，夏季凉爽，独具特色。多年平均气温7.5℃，极端最低气温-34.7℃，极端最高气温42℃，最大风速20m/s，平均无霜期144d，多年平均水面蒸发量1185mm。最大冻深1.9m，最大积雪深度31cm，最大冰厚0.88m，最早封冻日期12月2日，最晚开河日期3月16日，封冻天数90d左右。二、施工方案我单位根据类似工程施工经验，结合本工程特点和有关设计要求，II、III、IV类围岩采用全断面光面爆破开挖。洞内至弃碴场采用有轨运输，5T电瓶车牵引S6梭式矿车。一次支护采用喷射混泥土或锚喷网喷射混泥土支护。二次衬砌采用自行式衬砌台车，先浇筑墙部混泥土后浇注底板混泥土。混凝土配料采用自动配料机计量，JS500强制式搅拌机拌和，2.0m3轨行式混凝土运输车运输，人工入模，人工插入式振动棒捣固。三、通风方案1、技术标准工作面最小风速不小于0.15m/s，最大风速不得超过4m/s，噪音最高不大于115dB，有害气体浓度CO2小于0.5%，CO不大于30mg/m3，NO2不大于5mg/m3，SO2不大于15mg/m3，H2S不大于10mg/m3.根据本工程的特点，以压入式通风为主。由于引水干管1号隧洞隧洞480-570m处山体覆盖层仅有80m，拟定挖掘至此位置时在顶部钻一￠150mm孔通风2、通风量计算（1）施工人员所需风量：VP=UPmk（m3/min）式中UP：洞内每人所需新鲜空气量，一般按4m3/min/人计算，m：洞内同时工作的最多人数按10人计算，k：通风备用系数取（1.1～1.5）取1.2VP=4*10*1.5=60m3/min（2）爆破散烟所需风量按纯稀释炮烟的理论计算风量：VL=5QB/t（m3/min）式中Q：同时爆破的炸药量（kg）取30kg，B：炸药爆破时所构成的折合的CO的体积（L），一般采用40L/kg，T：通风时间（min）取30min。VL=5*30*40/30=200m3/min（3）洞内最小风速所需风量：Vd≥60UminSmax（m3/min）式中Umin：洞内允许最小风速（大断面掘进≮0.15m/s，小断面和异型断面掘进≮0.25m/s）取0.25，Smax：隧洞最大断面面积（m2）取IV类围岩10.4m2Vd≥60*0.25*10.4=156m3/min（4）内燃机械产生的有害气体所需的风量计算隧洞运输采用有轨运输可不考虑内燃机械产生的有毒有害气体。3、通风设备的选择和布置确定了隧洞通风所需的最大风量后，再椐此计算应设置的通风机的工作量，并计算通风机的工作风压，然后根据这二者来选择通风机，在进一步确定风管和风机的匹配及布置。（1）通风机的工作风量Vm=（1+PL/100）V（m3/min），式中V：工作需风量，按爆破散烟200m3/min计算，L：风管的长度km，P：100m风管漏风量，一般≯2%Vm=（1+1200*2%）*200=1.3*200=248m3/min（2）通风机的工作风压hm=hky+hP（m3/min），式中：沿程风压损失hky=μL（Pa），L：风管的长度m，μ：每米风管沿程损失，一般≯2%，hP：局部风压损失；包括进出口、转弯段、渐变段、突变段等局部风压损失，可按沿程风压损失的20%～30%计。hm=2%*1500+2%*1500*25%=37.5pa（3）通风机的选择，通过上述计算后，确定以下方案：施工前500m引水干管1号2段进洞口、出洞口和2号隧洞出口均采用JBT-52（11.5kw）型轴流式通风机进行通风。超过500m后再增加一台JBT-52（11.5kw）风机接力。也可在每个洞口布置一台JBT-...
