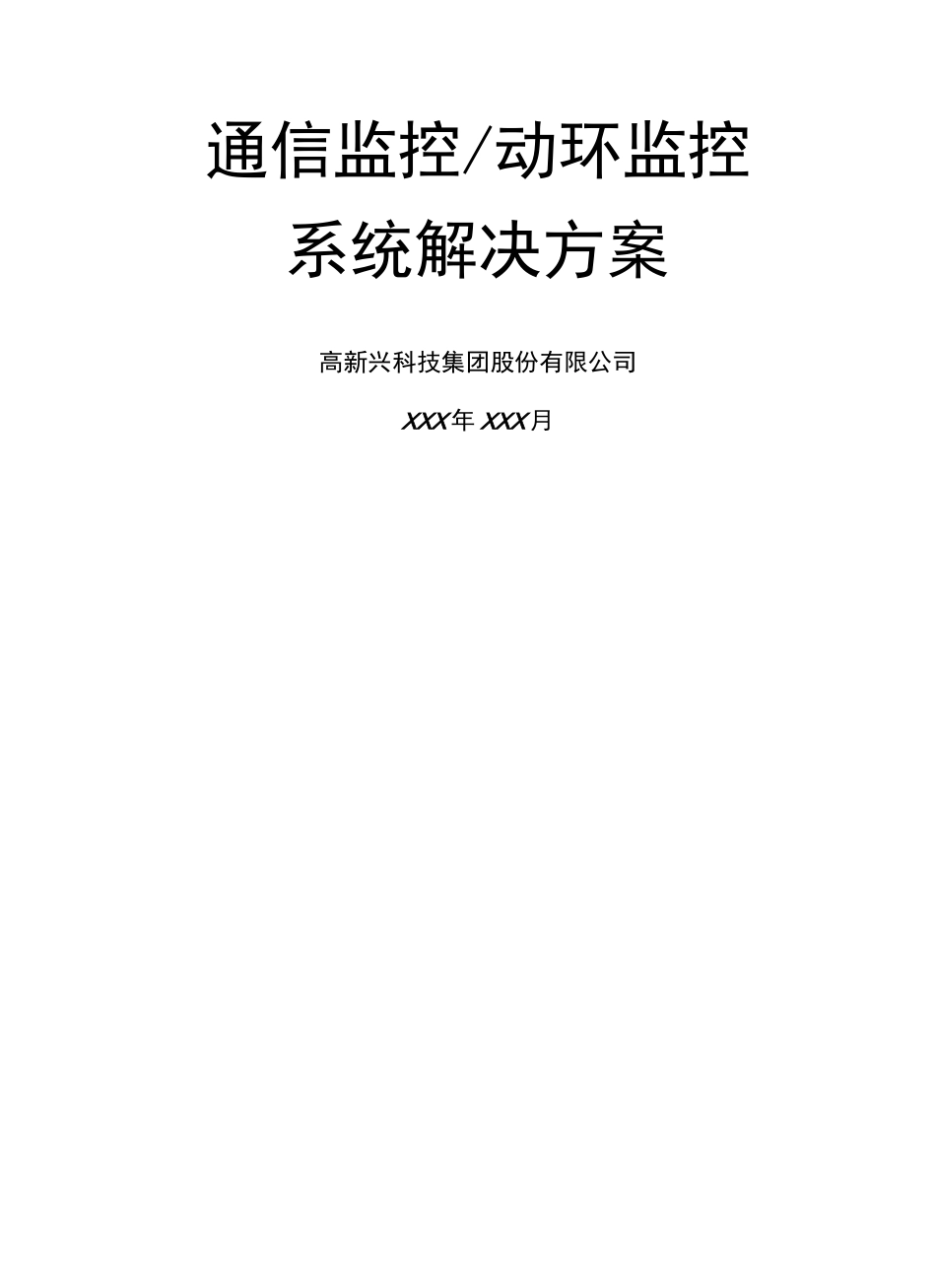

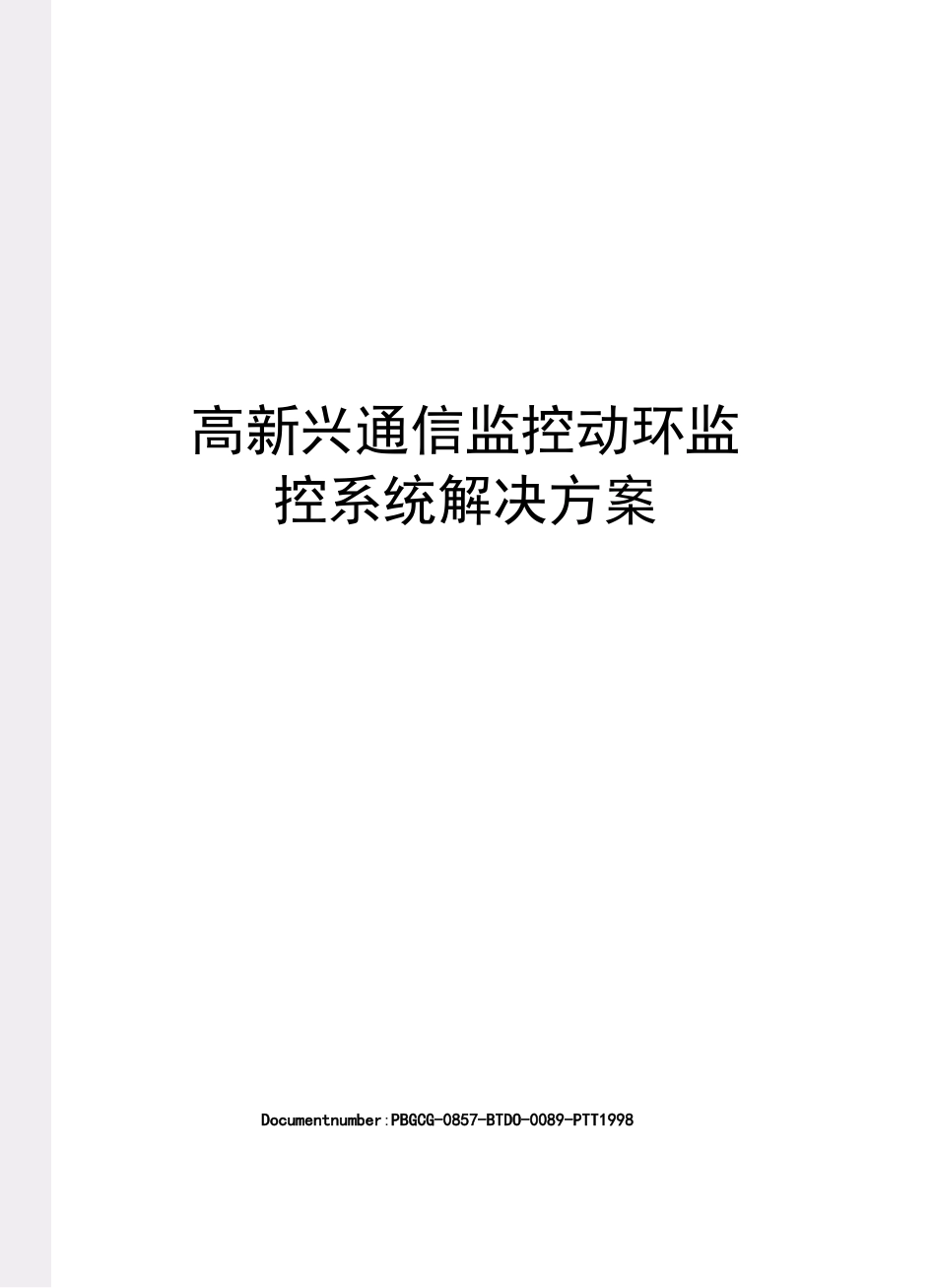

高新兴通信监控动环监控系统解决方案Documentnumber:PBGCG-0857-BTDO-0089-PTT1998通信监控/动环监控系统解决方案高新兴科技集团股份有限公司XXX年XXX月目录1项目背景1.1项目需求XXX1・2系统架构2机房动环监控技术方案2・1主要业务动力监控、环境监控、智能门禁、远程抄表、视频监控2・2方案说明本方案旨在实现对机房动力及环境远程实时监控，实现无人值守。考虑到每个机房设备配置不一样，本方案只从通用性角度说明，准确详细配置需勘察机房后项目经理/解决方案工程师给出。方案基础业务范围（根据项目情况可选）：✓动力监控：市电状态监测、开关电源监控、UPS监控、蓄电池监控、油机监控；✓环境监控：温度、湿度、烟雾、水浸、红外、空调监控；✓门禁管理：门状态、门锁状态、刷卡开门、远程开门、门禁授权等；✓远程抄表：总用电量、设备用电量；✓视频监控2・3组网方案图1整体组网方案（数据+视频）2・4各种组网说明（1）2M环组网方案高新兴在2005年在国内最早提出基于2M总线环传输组网模式的动力环境监控系统，提出面向基站运维管理信息化建设的全面技术解决方案，其特点集中在系统的创新性、开放性、实用性等方面。网络拓扑图如下：(2)独立2M(光收敛)组网方案(适合传输资源丰富的VIP、节点站)独立(3)全IP组网方案全IP组网架构2M环组网架构IPNetworCS省网管中市中心机专有设备网管交换机维护台综合业务处理平台区域监控中心SS前置机Network，--^分中心分中心FSU刖置♦面向基站监控未来的发展方向；♦方便新建基站的直接接入;♦提供更大的带宽，可实现更多业务的接入，尤其是对带宽需求较大的业务如基站视频监控；♦传输时延短；♦中心结构简单，连线方便；♦独立的承载网络，不受核心网络割接的干扰。(4)短信/CDMA1X组网方案无线组网架构方案特点♦采用无线传输方式；基站设备少，投资成本低;♦不受传输网络割接的干扰；♦工期短，可快速实现全网覆盖；♦中心结构简单，连线方便。(5)PTN组网方式动环监控系统基于PTN接入的优势：1）接入简洁方便。新建站接入一台具有PTN网络接入能力的一体化主机，即可满足方案特点基站动环监控所有模拟量、数字量、视频数据、智能设备的接入；2）不占用空间资源。中心机房无需采用大量的收敛设备，节省机房宝贵而有限的空间资源，还净化了机房环境；3）传输带宽充裕。PTN接入方式能很好地解决了数据传输时延问题；4）新业务可扩展性强。对以前因带宽限制无法开展的业务（如视频），由于带宽充裕，非常方便地实现接入；5）接口标准化。直接接入，方便新建基站的直接接入；6）建设成本急剧减低。中心无2M传输收敛设备，大大降低了建设成本；7）大大缓解2M端口资源紧张局面。不用铺设大量2M线缆，中心2M端口资源紧张局面得到缓解；8）中心无2M汇接设备，只有一个或几个PTN线缆接入，减少了故障点，大大降低了维护人员的日常维护工作量，提高了系统的稳定性和可靠性，提升系统可用度。9）独立的承载网络，不受核心网络割接的干扰。星形的网络结构，非常有利于故障的定位分析，提高维护的效率。10）支持QOS功能，可根据业务数据的重要程度设定承载传送的优先级别，如：动态视频流优先通过等。成功案例：目前已在浙江移动、山西移动、广西移动应用。（6）传输组网比较无线2M环全IP网云独立2M（光收敛）特点1）“采集主机+无线模块”一体化2）短信平台或无线服务器1）“采集主机+传输设备”或者一体化主机2）中心2M收敛1）“采集主机+传输”一体化2）中心无收敛设备1）“采集主机+传输”一体化2）中心光收敛+专用路由器设备数据量大小采集主机每次上传数据量不大1）串口方式直接接入到2M环型监控网2）基站有可扩展的剩余串口1）数据传输量大2）基站有可扩展的剩余串口1）每个基站独立2M,数据传输量大2）基站有可扩展的剩余串口优点1）建设速度快2）技术成熟，应用案例多3）投资低，支持平滑升级数据实时性好，完全满足数据流量需求1）全IP,技术成熟；2）支持大量监控业务接入1）底端IP封装，网桥转换，光传输，中心路由，传输稳定2）支持较多监控业务接入缺点1）传输有一定延迟2）受数据流量限制，接入智能设备不易稳定性不好，连接易中断1）中心2...
