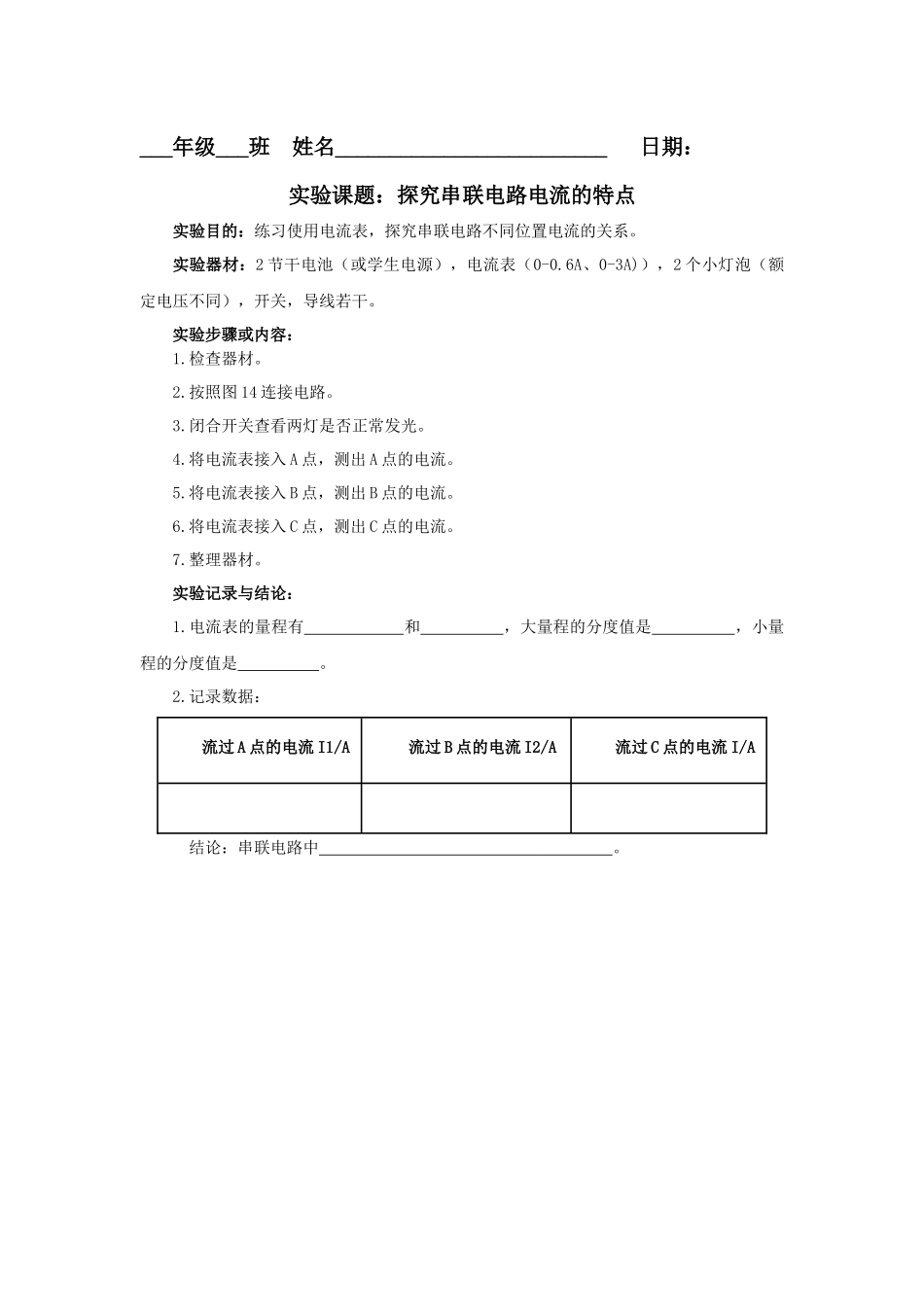

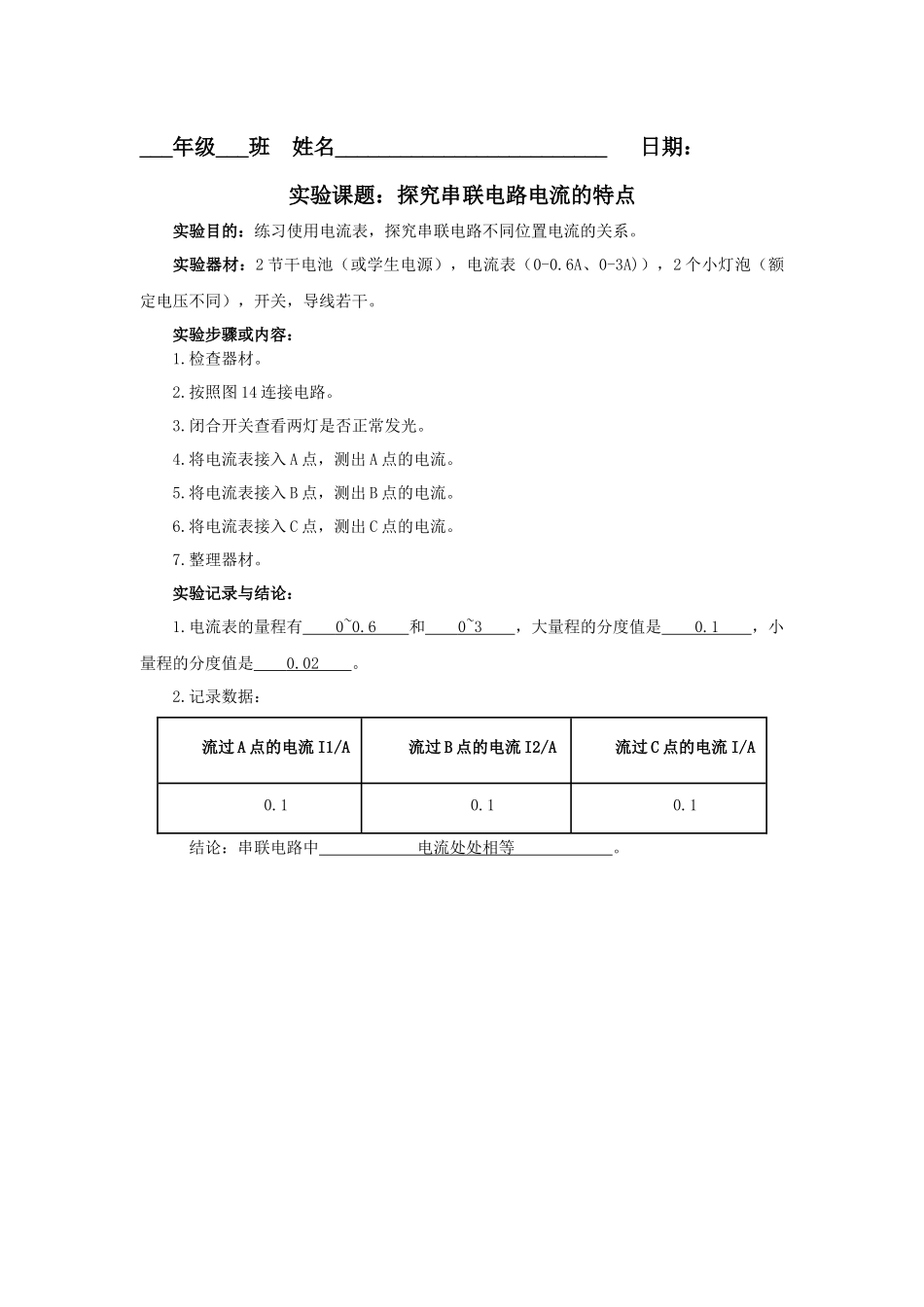

探究串联电路电流的特点VIP专享VIP免费

___年级___班姓名_________________________日期：实验课题：探究串联电路电流的特点实验目的：练习使用电流表，探究串联电路不同位置电流的关系。实验器材：2节干电池（或学生电源），电流表（0-0.6A、0-3A)），2个小灯泡（额定电压不同），开关，导线若干。实验步骤或内容：1.检查器材。2.按照图14连接电路。3.闭合开关查看两灯是否正常发光。4.将电流表接入A点，测出A点的电流。5.将电流表接入B点，测出B点的电流。6.将电流表接入C点，测出C点的电流。7.整理器材。实验记录与结论：1.电流表的量程有和，大量程的分度值是，小量程的分度值是。2.记录数据：流过A点的电流I1/A流过B点的电流I2/A流过C点的电流I/A结论：串联电路中。___年级___班姓名_________________________日期：实验课题：探究串联电路电流的特点实验目的：练习使用电流表，探究串联电路不同位置电流的关系。实验器材：2节干电池（或学生电源），电流表（0-0.6A、0-3A)），2个小灯泡（额定电压不同），开关，导线若干。实验步骤或内容：1.检查器材。2.按照图14连接电路。3.闭合开关查看两灯是否正常发光。4.将电流表接入A点，测出A点的电流。5.将电流表接入B点，测出B点的电流。6.将电流表接入C点，测出C点的电流。7.整理器材。实验记录与结论：1.电流表的量程有0~0.6和0~3，大量程的分度值是0.1，小量程的分度值是0.02。2.记录数据：流过A点的电流I1/A流过B点的电流I2/A流过C点的电流I/A0.10.10.1结论：串联电路中电流处处相等。
