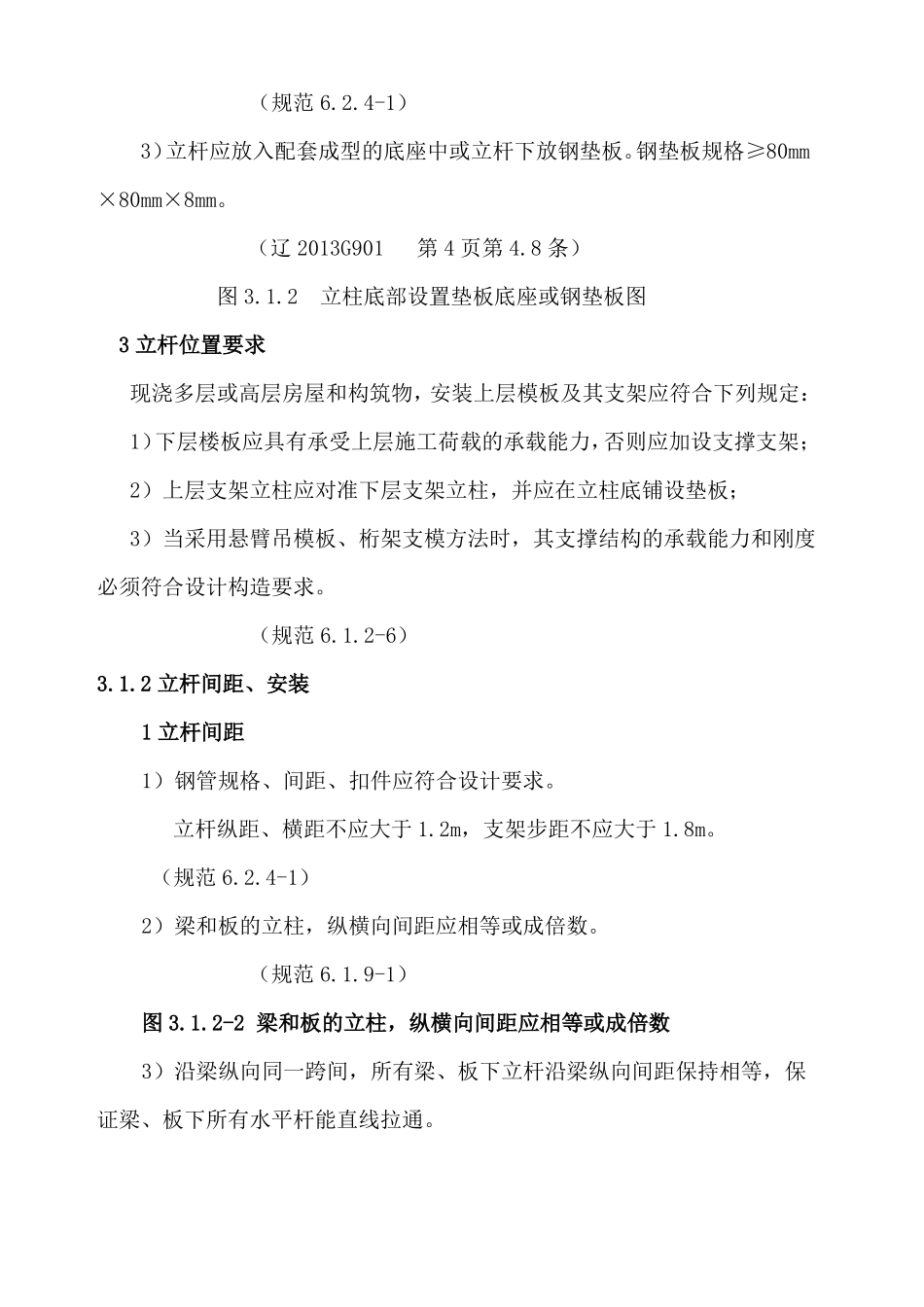

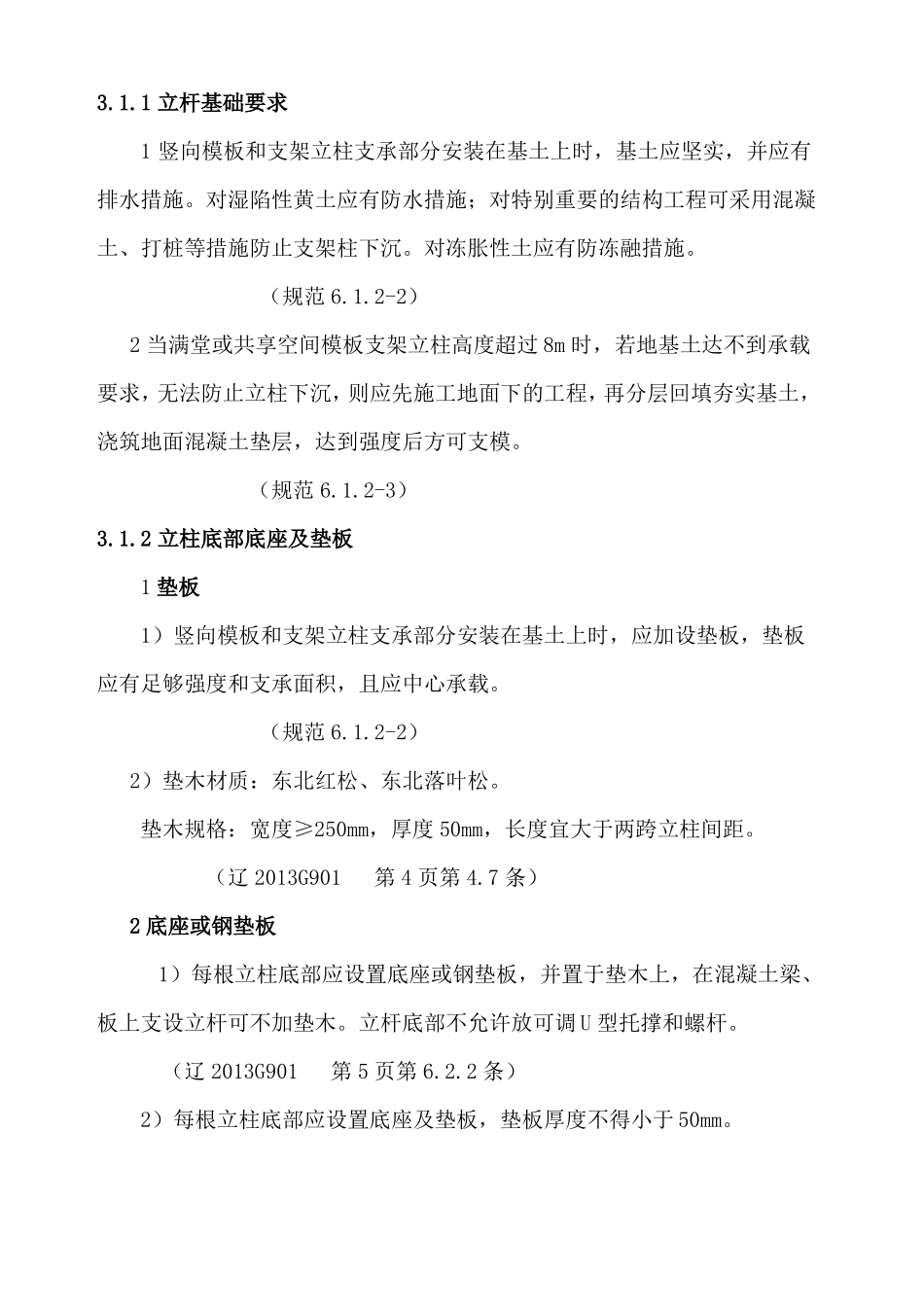

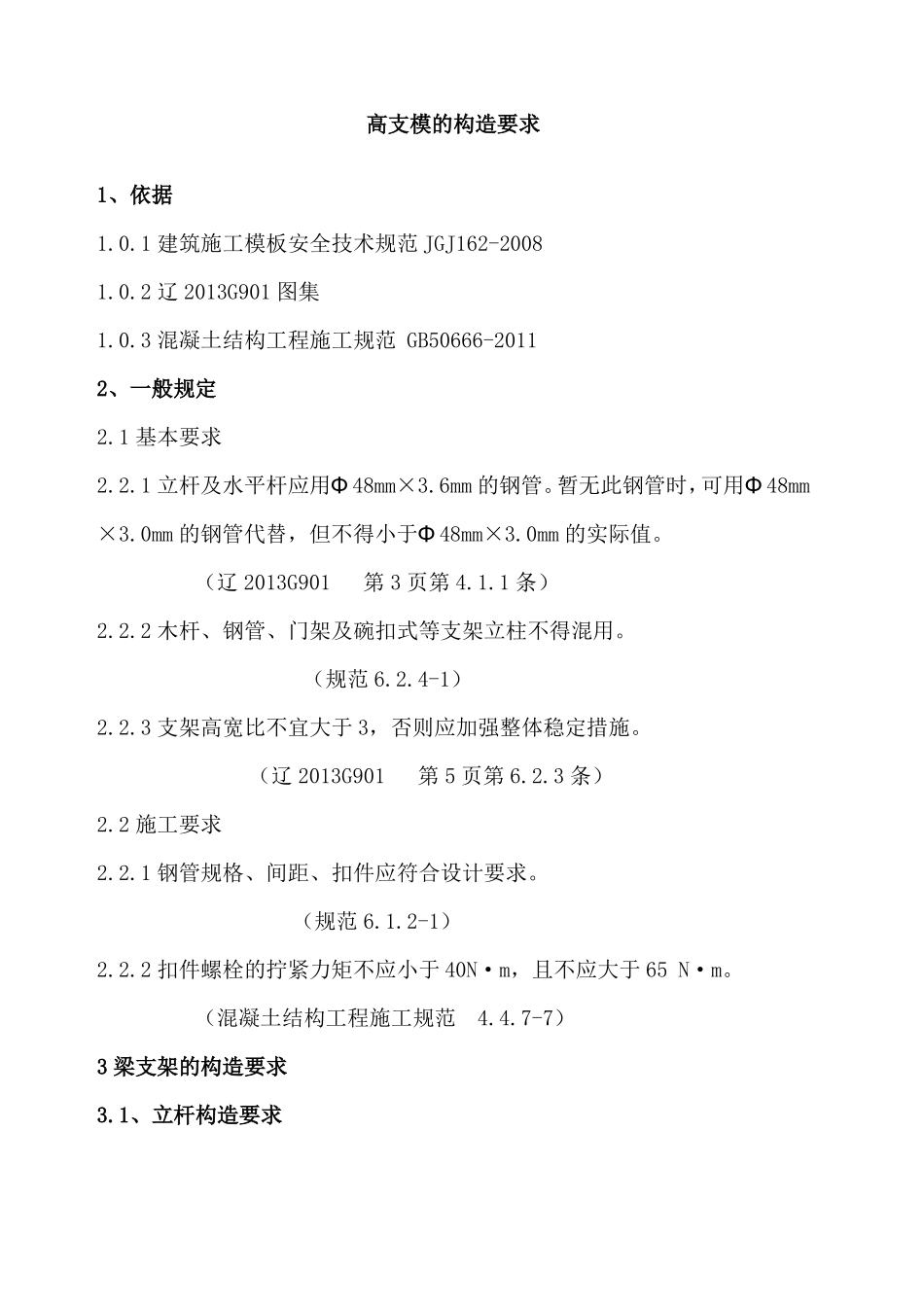

高支模的构造要求1、依据1.0.1建筑施工模板安全技术规范JGJ162-20081.0.2辽2013G901图集1.0.3混凝土结构工程施工规范GB50666-20112、一般规定2.1基本要求2.2.1立杆及水平杆应用Φ48mm×3.6mm的钢管。暂无此钢管时，可用Φ48mm×3.0mm的钢管代替，但不得小于Φ48mm×3.0mm的实际值。（辽2013G901第3页第4.1.1条）2.2.2木杆、钢管、门架及碗扣式等支架立柱不得混用。（规范6.2.4-1）2.2.3支架高宽比不宜大于3，否则应加强整体稳定措施。（辽2013G901第5页第6.2.3条）2.2施工要求2.2.1钢管规格、间距、扣件应符合设计要求。（规范6.1.2-1）2.2.2扣件螺栓的拧紧力矩不应小于40N·m，且不应大于65N·m。（混凝土结构工程施工规范4.4.7-7）3梁支架的构造要求3.1、立杆构造要求3.1.1立杆基础要求1竖向模板和支架立柱支承部分安装在基土上时，基土应坚实，并应有排水措施。对湿陷性黄土应有防水措施；对特别重要的结构工程可采用混凝土、打桩等措施防止支架柱下沉。对冻胀性土应有防冻融措施。（规范6.1.2-2）2当满堂或共享空间模板支架立柱高度超过8m时，若地基土达不到承载要求，无法防止立柱下沉，则应先施工地面下的工程，再分层回填夯实基土，浇筑地面混凝土垫层，达到强度后方可支模。（规范6.1.2-3）3.1.2立柱底部底座及垫板1垫板1）竖向模板和支架立柱支承部分安装在基土上时，应加设垫板，垫板应有足够强度和支承面积，且应中心承载。（规范6.1.2-2）2）垫木材质：东北红松、东北落叶松。垫木规格：宽度≥250mm，厚度50mm，长度宜大于两跨立柱间距。（辽2013G901第4页第4.7条）2底座或钢垫板1）每根立柱底部应设置底座或钢垫板，并置于垫木上，在混凝土梁、板上支设立杆可不加垫木。立杆底部不允许放可调U型托撑和螺杆。（辽2013G901第5页第6.2.2条）2）每根立柱底部应设置底座及垫板，垫板厚度不得小于50mm。（规范6.2.4-1）3）立杆应放入配套成型的底座中或立杆下放钢垫板。钢垫板规格≥80mm×80mm×8mm。（辽2013G901第4页第4.8条）图3.1.2立柱底部设置垫板底座或钢垫板图3立杆位置要求现浇多层或高层房屋和构筑物，安装上层模板及其支架应符合下列规定：1）下层楼板应具有承受上层施工荷载的承载能力，否则应加设支撑支架；2）上层支架立柱应对准下层支架立柱，并应在立柱底铺设垫板；3）当采用悬臂吊模板、桁架支模方法时，其支撑结构的承载能力和刚度必须符合设计构造要求。（规范6.1.2-6）3.1.2立杆间距、安装1立杆间距1）钢管规格、间距、扣件应符合设计要求。立杆纵距、横距不应大于1.2m，支架步距不应大于1.8m。（规范6.2.4-1）2）梁和板的立柱，纵横向间距应相等或成倍数。（规范6.1.9-1）图3.1.2-2梁和板的立柱，纵横向间距应相等或成倍数3）沿梁纵向同一跨间，所有梁、板下立杆沿梁纵向间距保持相等，保证梁、板下所有水平杆能直线拉通。（辽2013G901第9页第7条）图3.1.2-3所有梁、板下立杆沿梁纵向间距保持相等2立杆安装要求1）立柱接长严禁搭接，必须采用对接扣件连接，相邻两立柱的对接接头不得在同步内，且对接接头沿竖向错开的距离不宜小于500mm，各接头中心距主节点不宜大于步距的1/3。（规范6.2.4-3）图3.1.2-4立杆接头布置图2）立杆伸出最顶层水平杆的距离应≥100mm。（辽2013G901第21页图）图3.1.2-5立杆伸出最顶层水平杆图3）严禁将上段的钢管立柱与下段钢管立柱错开固定于水平拉杆上。（规范6.2.4-4）4）当支架立柱成一定角度倾斜，或其支架立柱的顶表面倾斜时，应采取可靠措施确保支点稳定，支撑底脚必须有防滑移的可靠措施。（规范6.1.6）5）除设计图另有规定者外，所有垂直支架柱应保证其垂直。立杆的搭设垂直偏差不宜大于1/200，且不宜大于100mm。（规范6.1.7）6）8梁下支架立杆间距的偏差不宜大于50mm，板下支架立杆间距的偏差不宜大于100mm，水平杆间距的偏差不宜大于50mm。（混凝土结构工程施工规范4.6.3-1）3其它事项1）梁下不应无立杆，且立杆应设计为轴线受力形式。2）梁下不应无立杆，除去截面小的梁可用枇杷撑的一根立杆外。3.1.3水平杆1立杆沿竖向每一步距处应于纵、横设置双向水平杆，水平杆与立杆交叉处应采用直角扣件与立杆扣牢，上扣件...
