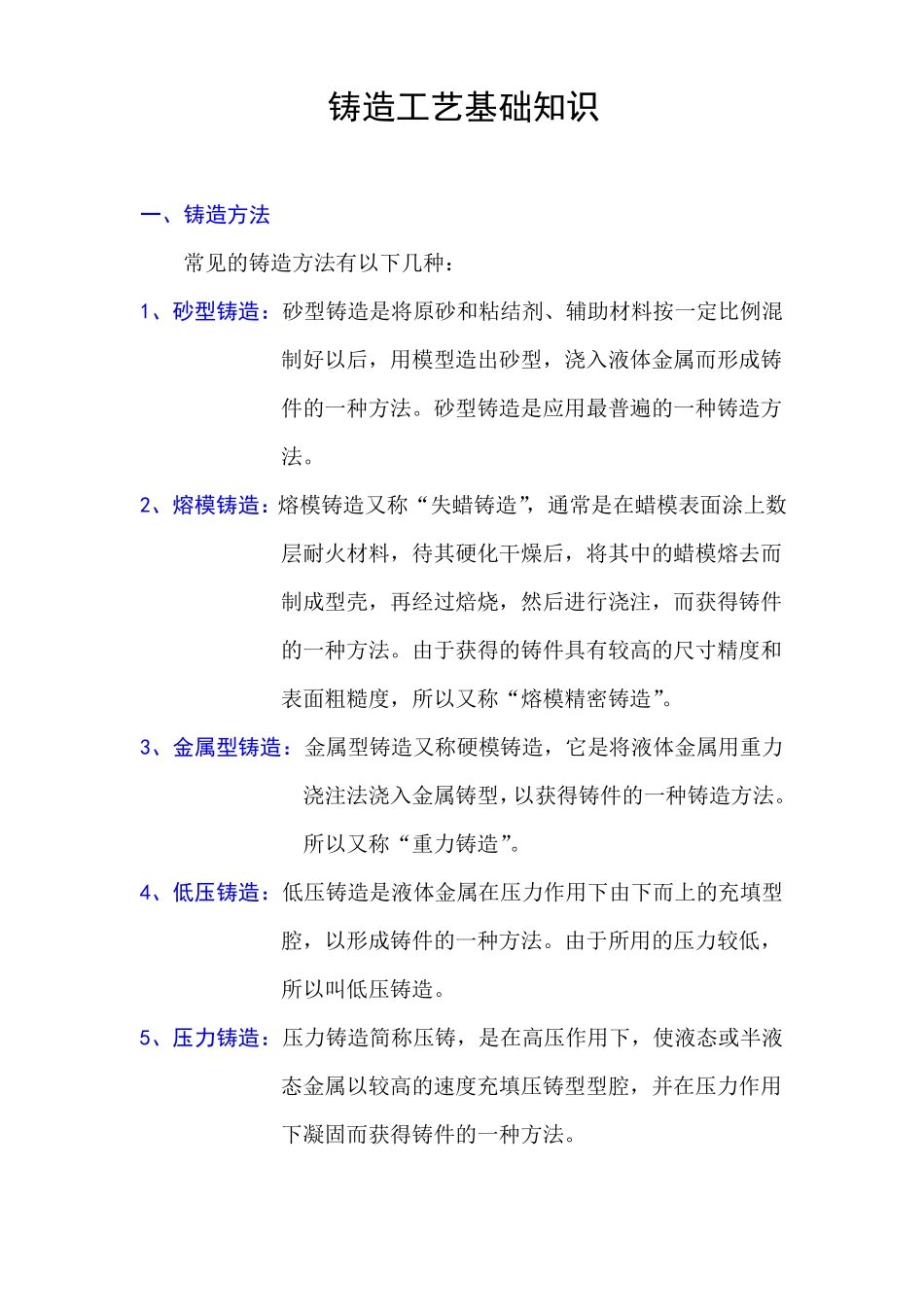

铸造工艺基础知识一、铸造方法常见的铸造方法有以下几种：1、砂型铸造：砂型铸造是将原砂和粘结剂、辅助材料按一定比例混制好以后，用模型造出砂型，浇入液体金属而形成铸件的一种方法。砂型铸造是应用最普遍的一种铸造方法。2、熔模铸造：熔模铸造又称“失蜡铸造”，通常是在蜡模表面涂上数层耐火材料，待其硬化干燥后，将其中的蜡模熔去而制成型壳，再经过焙烧，然后进行浇注，而获得铸件的一种方法。由于获得的铸件具有较高的尺寸精度和表面粗糙度，所以又称“熔模精密铸造”。3、金属型铸造：金属型铸造又称硬模铸造，它是将液体金属用重力浇注法浇入金属铸型，以获得铸件的一种铸造方法。所以又称“重力铸造”。4、低压铸造：低压铸造是液体金属在压力作用下由下而上的充填型腔，以形成铸件的一种方法。由于所用的压力较低，所以叫低压铸造。5、压力铸造：压力铸造简称压铸，是在高压作用下，使液态或半液态金属以较高的速度充填压铸型型腔，并在压力作用下凝固而获得铸件的一种方法。6、离心铸造：离心铸造是将液体金属浇入旋转的铸型中，使液体金属在离心力的作用下充填铸型和凝固成形的一种铸造方法。7、连续铸造：连续铸造是将熔融的金属不断浇入一种叫做结晶器的特殊金属型中，凝固了的铸件连续不断的从结晶器的另一端拉出，从而获得任意长度或特定长度铸件的一种方法。8、消失模铸造：消失模铸造是采用泡沫气化模造型，浇注前不用取出模型，直接往模型上浇注金属液，模型在高温下气化，腾出空间由金属液充填成型的一种铸造方法。也叫“实型铸造”。二、零件结构的铸造工艺性分析零件结构的铸造工艺性通常指的是零件的本身结构应符合铸造生产的要求，既便于整个铸造工艺过程的进行，又利于保证产品质量。对产品零件图进行分析有两方面的作用：第一，审查零件结构是否符合铸造生产的工艺要求。因为零件的设计者往往不完全了解铸造工艺。如发现结构设计有不合理的地方，就要与有关方面进行研究，在不影响使用要求的前提下，予以改进。这对简化工艺过程、保证质量及降低成本均有极大作用。第二，在既定的零件结构条件下，考虑在铸造过程中可能出现的主要缺陷，在工艺设计中采取相应工艺措施予以避免。（一）从避免缺陷方面审查铸件结构的合理性1、铸件应有合理的壁厚每一种合金都有其适宜的壁厚范围。壁厚太薄，容易出现浇不足；太厚，容易出现晶粒粗大，机械性能降低。2、铸件收缩时不应有严重阻碍，注意壁厚的过渡和铸造圆角铸件厚薄相接、拐弯、交接之处，都应采取逐渐过渡和转变的形式，并应采用较大圆角相连接，以免造成突然转变以及应力集中，引起裂纹等缺陷。对于牌号较高、收缩大的合金铸件尤其注意，以防止因严重阻碍铸件收缩而造成裂纹。3、内壁厚度应小于外壁厚度铸件内部的筋和壁等，散热条件较差，因此应比外壁薄些，以便使整个铸件的外壁和内壁能均匀的冷却，防止产生内应力和裂纹。4、壁厚力求均匀，减少厚大部分，防止形成热节如果壁厚不均匀，铸件冷却也不均匀，在交接处易产生内应力、易于形成缩松、缩孔和裂纹。5、有利于补缩和实现顺序凝固对于厚大件，应根据零件特点，设置冒口，进行补缩。6、注意防止铸件的翘曲变形对于细长件、大的平板件，在铸件收缩时，由于冷却不一致，很容易引起翘曲变形。应多布置加强筋，防止此类变形。7、避免水平方向出现较大的平面在浇注时，水平大平面液流上升速度很慢，较长时间烘烤铸型顶面，极易造成夹砂、浇不足等缺陷，也不利于金属夹杂物和气体的排出。（二）从简化铸造工艺过程角度审查零件结构的工艺性1、改进妨碍起模的凸台、凸缘、筋板的结构铸件侧壁上的凸台（搭子）、凸缘、筋板等，常常妨碍起模，不得不增加砂芯。所以，尽量改进，以简化铸造模具。2、尽量取消铸件外表侧凹铸件侧壁上如有凹入部分，常常妨碍起模，不得不增加砂芯。所以，尽量改进，以简化铸造模具。3、改进铸件内腔结构，减少砂芯数量4、减少和简化分型面尽量采用平直分型面，减少曲面分型。5、有利于砂芯的固定和排气底面有利于砂芯固定，顶面有利于砂芯排气。6、去除不必要的圆角有些外圆角对铸件质量影响不大，但却对造型和制芯等工艺过...
