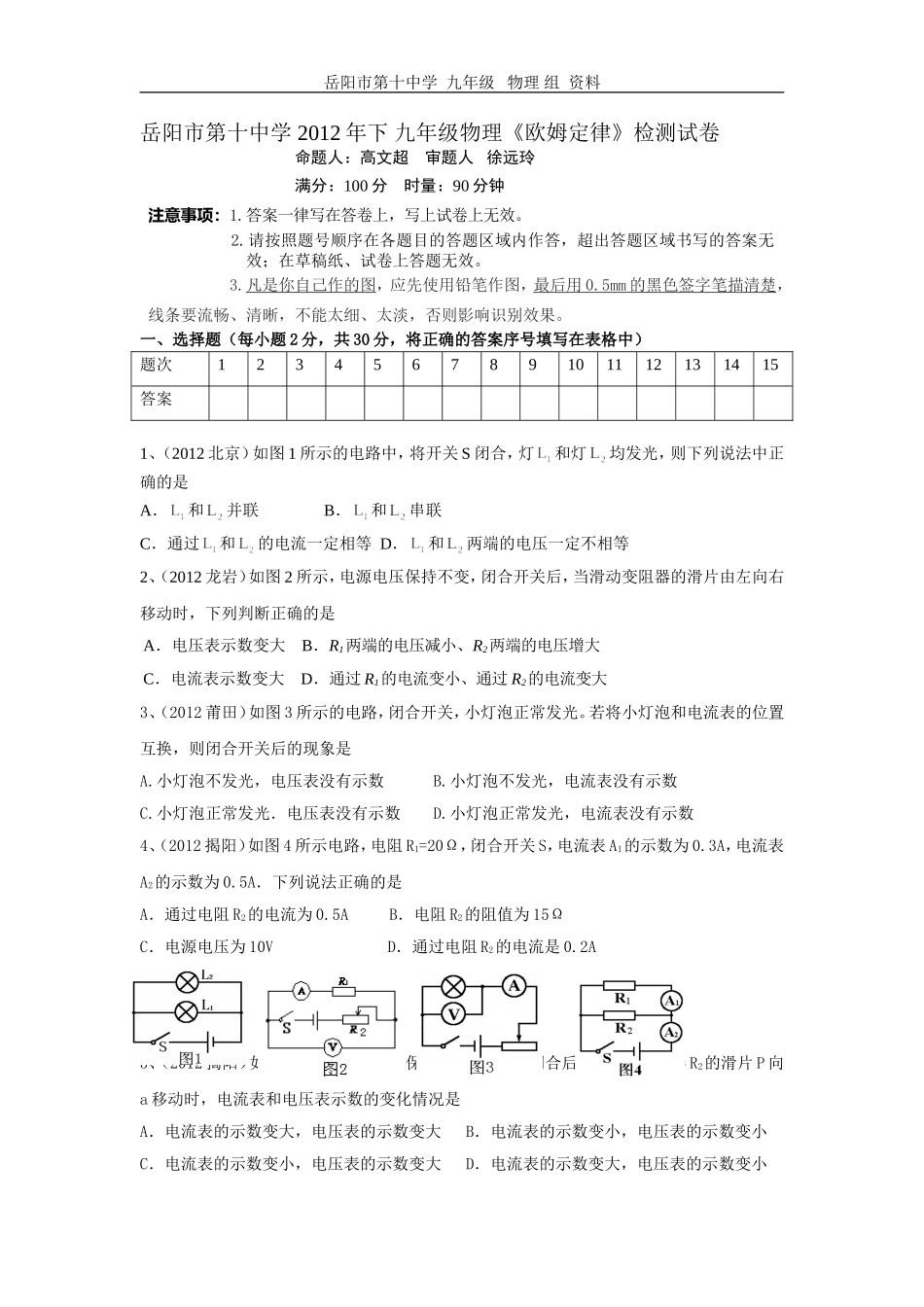

岳阳市第十中学九年级物理组资料岳阳市第十中学2012年下九年级物理《欧姆定律》检测试卷命题人：高文超审题人徐远玲满分：100分时量：90分钟注意事项：1.答案一律写在答卷上，写上试卷上无效。2.请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。3.凡是你自己作的图，应先使用铅笔作图，最后用0.5mm的黑色签字笔描清楚，线条要流畅、清晰，不能太细、太淡，否则影响识别效果。一、选择题（每小题2分，共30分，将正确的答案序号填写在表格中）题次123456789101112131415答案1、（2012北京）如图1所示的电路中，将开关S闭合，灯和灯均发光，则下列说法中正确的是A．和并联B．和串联C．通过和的电流一定相等D．和两端的电压一定不相等2、（2012龙岩）如图2所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片由左向右移动时，下列判断正确的是A．电压表示数变大B．R1两端的电压减小、R2两端的电压增大C．电流表示数变大D．通过R1的电流变小、通过R2的电流变大3、（2012莆田）如图3所示的电路，闭合开关，小灯泡正常发光。若将小灯泡和电流表的位置互换，则闭合开关后的现象是A.小灯泡不发光，电压表没有示数B.小灯泡不发光，电流表没有示数C.小灯泡正常发光．电压表没有示数D.小灯泡正常发光，电流表没有示数4、（2012揭阳）如图4所示电路，电阻R1=20Ω，闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.5A．下列说法正确的是A．通过电阻R2的电流为0.5AB．电阻R2的阻值为15ΩC．电源电压为10VD．通过电阻R2的电流是0.2A5、（2012揭阳）如图5所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向a移动时，电流表和电压表示数的变化情况是A．电流表的示数变大，电压表的示数变大B．电流表的示数变小，电压表的示数变小C．电流表的示数变小，电压表的示数变大D．电流表的示数变大，电压表的示数变小岳阳市第十中学九年级物理组资料6、（2012玉林）在如图6所示的电路中，闭合开关后，发现灯L1、L2都不发光，电流表无示数。为了找出发生故障的原因，用电压表进行检测发现b、c间的电压为零，a、b间的电压和a、c间的电压都为3V，则电路的故障可能是A．L1断路B．L1短路C．L2断路D.L2短路7、（2012玉林）如图7所示电路，电源电压保持不变，闭合开关后，滑动变阻器滑片从左向右移动的过程中，下列说法正确的是A．电流表示数逐渐变大B．电压表示数逐渐变小C．电灯的亮度逐渐增强D．电压表示数逐渐变大8、（2012赤峰）如图8所示电路，电源电压恒定不变，闭合开关S，当滑动变阻器的滑片P向右移动时，关于电流表和电压表的示数变化叙述正确的是A、电流表示数变大，电压表示数变大B、电流表示数变大、电压表示数变小C、电流表示数变小、电压表示数变小D、电流表示数变小、电压表示数变大9、（2012岳阳）从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，它的原理图如图9所示。图中R1为定值电阻，酒精气体传感器R2的电阻随酒精气体浓度的增大而减小。如果驾驶员呼出的酒精气体浓度越大，那么测试仪的A.电流表示数不变B.电流表示数变大C.传感器R2两端的电压变大D.定值电阻R1两端的电压不变10、（2011岳阳）如图10所示，电源电压恒定。闭合开关，滑动变阻器的滑片P向A端移动，电流表、电压表的示数变化为A．电流表示数变大，电压表的示数变小B．电流表示数变大，电压表的示数变大C．电流表示数变小，电压表的示数变小D．电流表示数变小，电压表的示数变大11、（2012娄底）高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图11所示的计重秤原理图，以下说法正确的是A.称重表其实是一个电压表B.电路中的R1是没有作用的C.当车辆越重时，称重表的示数越小D.当车辆越重时，称重表的示数越大12、（2012衡阳）在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图12所示的U-I关系图像，从图可以看出R1与R2的大小关系是A．R1>R2B．R1=R2C．R1
