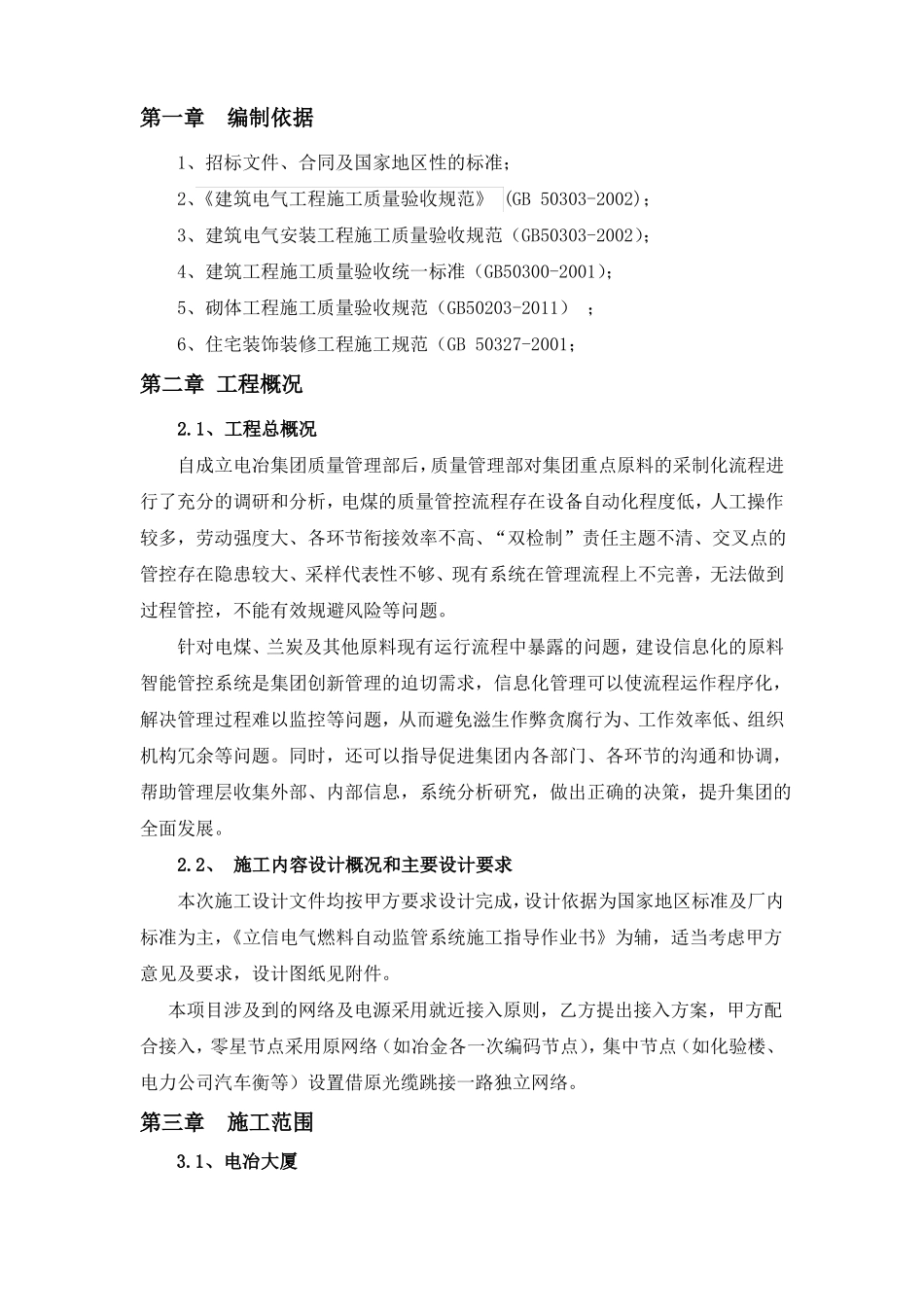

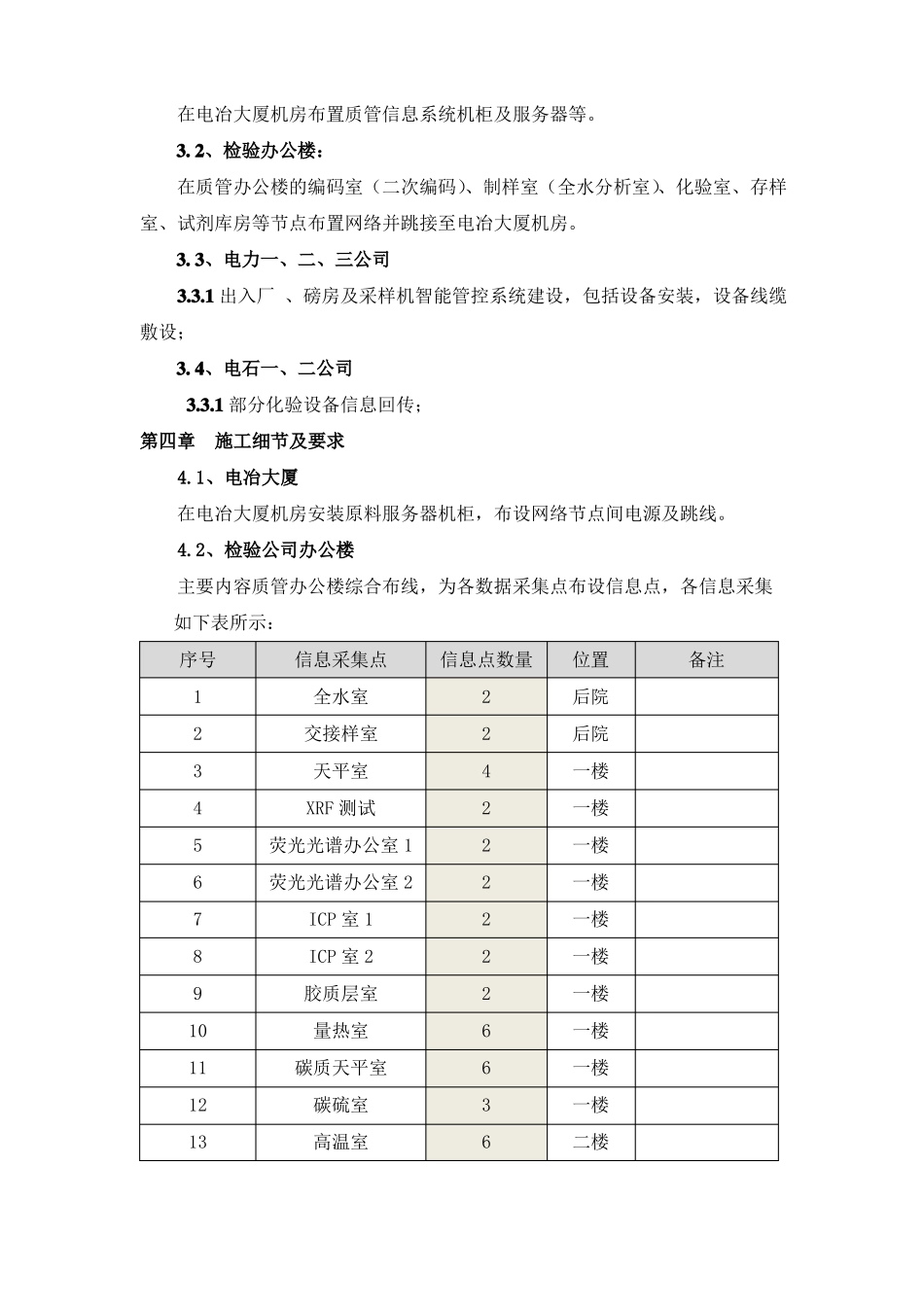

原料智能管控信息项目施工方案施工单位：建设单位：项目负责人：编制人：段智义项目负责人：日期：二零一七年三月二十四第一章编制依据1、招标文件、合同及国家地区性的标准；2、《建筑电气工程施工质量验收规范》(GB50303-2002)；3、建筑电气安装工程施工质量验收规范（GB50303-2002）；4、建筑工程施工质量验收统一标准（GB50300-2001）；5、砌体工程施工质量验收规范（GB50203-2011）；6、住宅装饰装修工程施工规范（GB50327-2001；第二章工程概况2.1、工程总概况自成立电冶集团质量管理部后，质量管理部对集团重点原料的采制化流程进行了充分的调研和分析，电煤的质量管控流程存在设备自动化程度低，人工操作较多，劳动强度大、各环节衔接效率不高、“双检制”责任主题不清、交叉点的管控存在隐患较大、采样代表性不够、现有系统在管理流程上不完善，无法做到过程管控，不能有效规避风险等问题。针对电煤、兰炭及其他原料现有运行流程中暴露的问题，建设信息化的原料智能管控系统是集团创新管理的迫切需求，信息化管理可以使流程运作程序化，解决管理过程难以监控等问题，从而避免滋生作弊贪腐行为、工作效率低、组织机构冗余等问题。同时，还可以指导促进集团内各部门、各环节的沟通和协调，帮助管理层收集外部、内部信息，系统分析研究，做出正确的决策，提升集团的全面发展。2.2、施工内容设计概况和主要设计要求本次施工设计文件均按甲方要求设计完成，设计依据为国家地区标准及厂内标准为主，《立信电气燃料自动监管系统施工指导作业书》为辅，适当考虑甲方意见及要求，设计图纸见附件。本项目涉及到的网络及电源采用就近接入原则，乙方提出接入方案，甲方配合接入，零星节点采用原网络（如冶金各一次编码节点），集中节点（如化验楼、电力公司汽车衡等）设置借原光缆跳接一路独立网络。第三章施工范围3.1、电冶大厦在电冶大厦机房布置质管信息系统机柜及服务器等。3.2、检验办公楼：在质管办公楼的编码室（二次编码）、制样室（全水分析室）、化验室、存样室、试剂库房等节点布置网络并跳接至电冶大厦机房。3.3、电力一、二、三公司3.3.1出入厂、磅房及采样机智能管控系统建设，包括设备安装，设备线缆敷设；3.4、电石一、二公司3.3.1部分化验设备信息回传；第四章施工细节及要求4.1、电冶大厦在电冶大厦机房安装原料服务器机柜，布设网络节点间电源及跳线。4.2、检验公司办公楼主要内容质管办公楼综合布线，为各数据采集点布设信息点，各信息采集如下表所示：序号12345678910111213信息采集点全水室交接样室天平室XRF测试荧光光谱办公室1荧光光谱办公室2ICP室1ICP室2胶质层室量热室碳质天平室碳硫室高温室信息点数量2242222226636位置后院后院一楼一楼一楼一楼一楼一楼一楼一楼一楼一楼二楼备注14151617天平室分析室存样间库房4211二楼二楼三楼三楼具体位置待定以上信息点均由三楼机房以星形方式敷设，施工设计说明：1、设备安装位置见设计图纸（设-EEDS-JY-1/2/3）；2、垂直干系统由三楼垂直安装到一楼，使用200*100属线槽；3、一、二、三楼顶棚均需安装水平干系统，使用150*100金属线槽；4、垂直子系统及水平子系统均使用PVC线管及线槽；5、信息点统一使用“一舟”明装网络面板；6、后院房间统一使用PVC阻燃管布线；7、后院交接样室单开门需安装单锁门禁一套；8、交接样室安装9U机柜一台，内置监控P0E交换机及门禁控制器；8、新增监控及门禁安装点如下图所示：序号123454.3、电力一公司4.3.1、大门出票验票系统，原料管理工控机柜等的设备安装及综合布线；1、详细方案见设计图纸（设-EEDS-DL1-1）；2、此处线路均由北门原废弃保安室（装修后套间内屋设为机房，下称机房）以星形方式布设到各设备点位；3、线缆布设细节说明：由机房暗埋70PE管道到现有大门立柱，内穿网线，信号线及电源线，外围设备线缆均由此入机房；4、北门所装设备线缆均由门顶悬架穿32镀锌钢管敷设，通过直埋管敷设回监控点全水室交接样室交接样室走廊未命名-1/2/3/4留存样室数量13141位置后院后院一楼后院后院备注单门禁一套到机房；5、机房内安装42U机柜，统一安装出入厂、磅房等所用工控机；6、...
