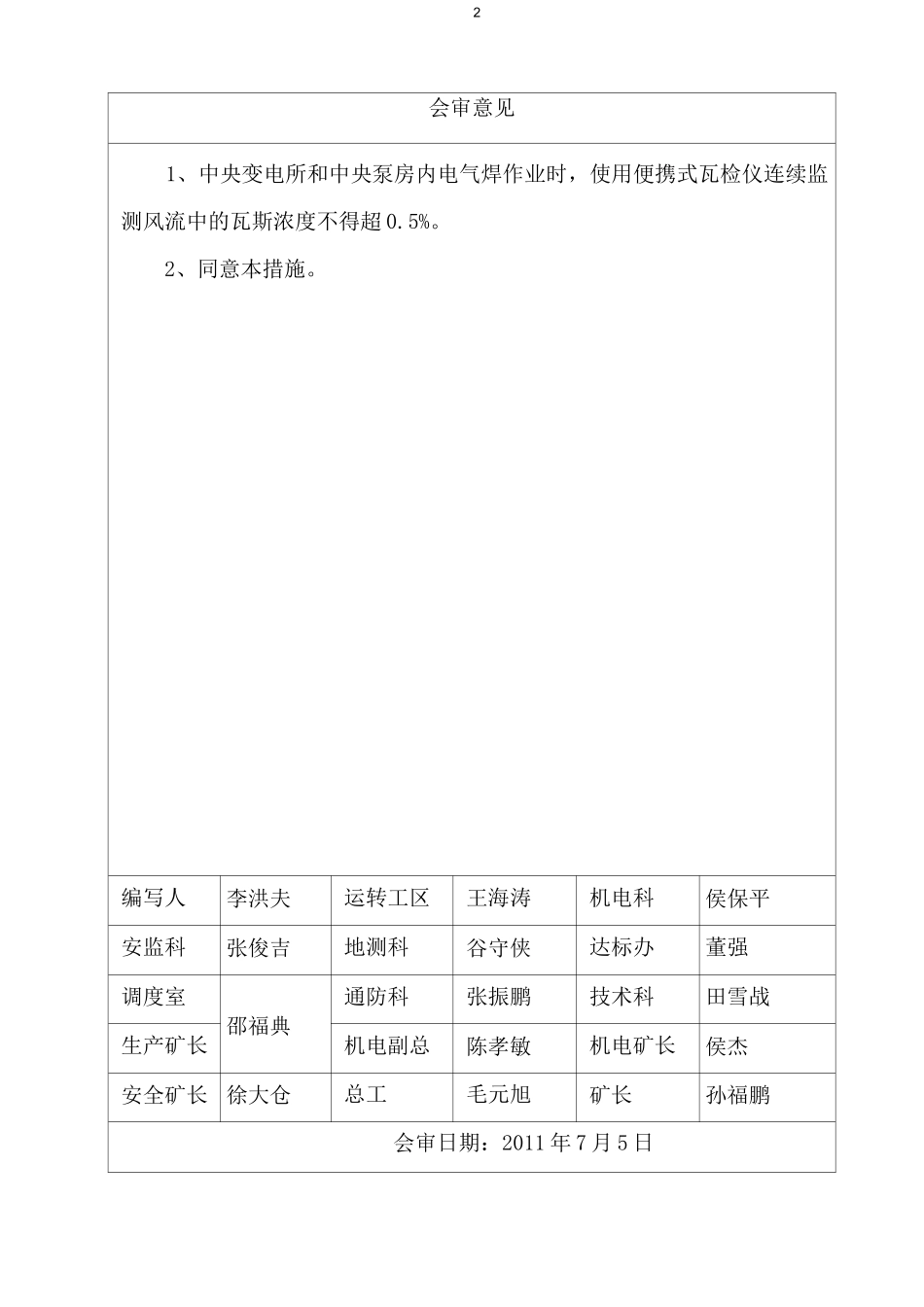

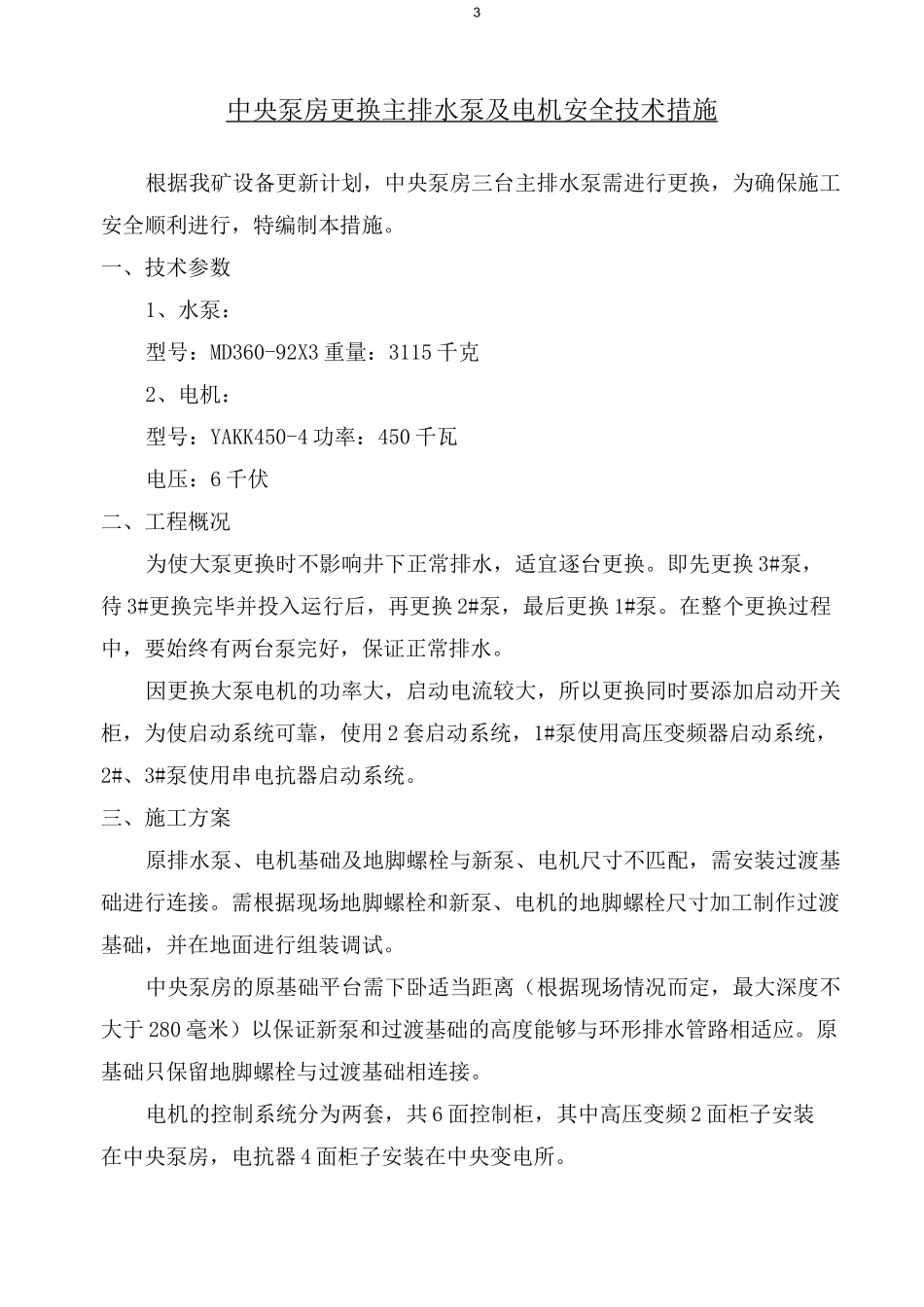

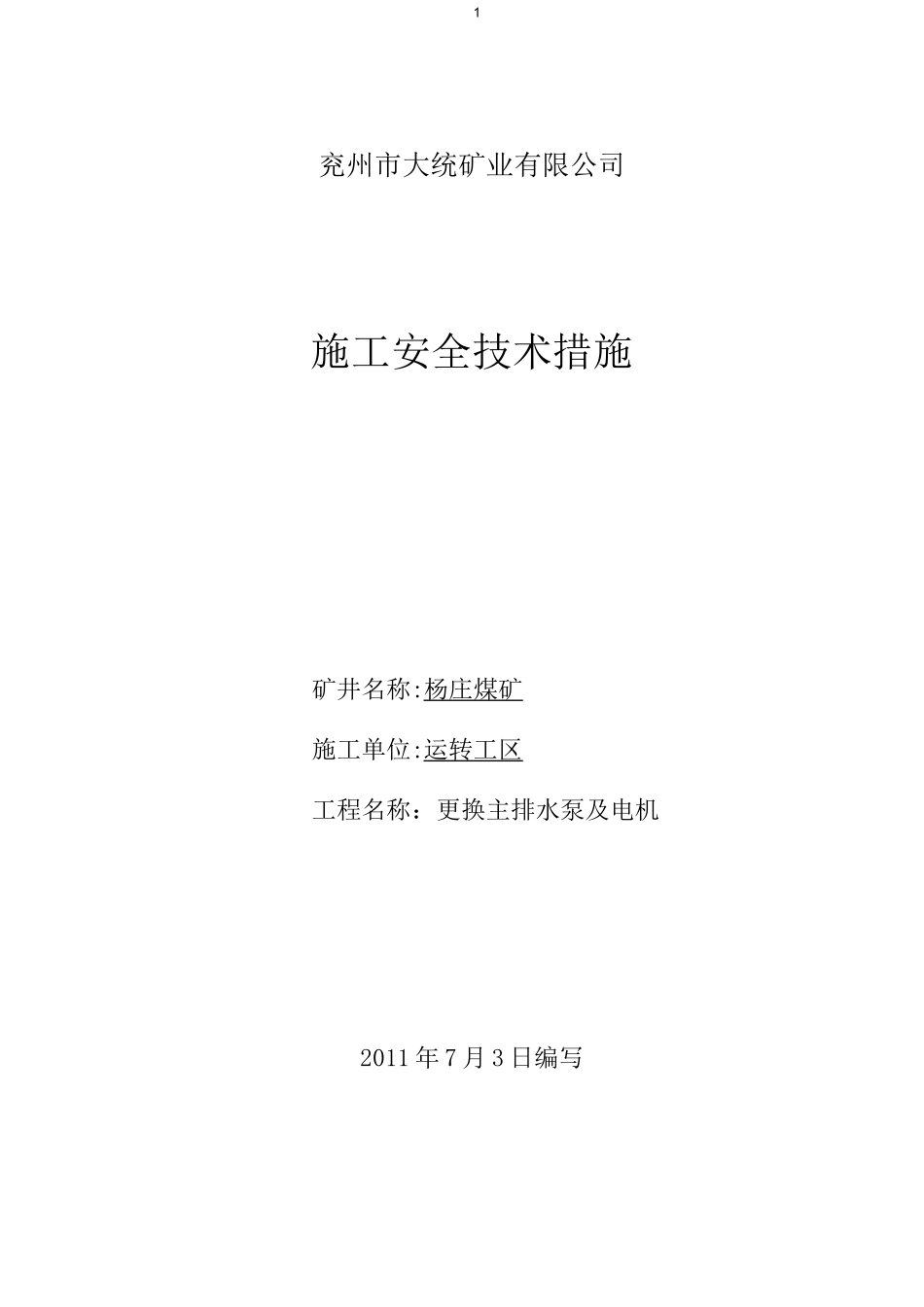

1兖州市大统矿业有限公司施工安全技术措施矿井名称:杨庄煤矿施工单位:运转工区工程名称：更换主排水泵及电机2011年7月3日编写2会审意见1、中央变电所和中央泵房内电气焊作业时，使用便携式瓦检仪连续监测风流中的瓦斯浓度不得超0.5%。2、同意本措施。编写人李洪夫运转工区王海涛机电科侯保平安监科张俊吉地测科谷守侠达标办董强调度室邵福典通防科张振鹏技术科田雪战生产矿长机电副总陈孝敏机电矿长侯杰安全矿长徐大仓总工毛元旭矿长孙福鹏会审日期：2011年7月5日3中央泵房更换主排水泵及电机安全技术措施根据我矿设备更新计划，中央泵房三台主排水泵需进行更换，为确保施工安全顺利进行，特编制本措施。一、技术参数1、水泵：型号：MD360-92X3重量：3115千克2、电机：型号：YAKK450-4功率：450千瓦电压：6千伏二、工程概况为使大泵更换时不影响井下正常排水，适宜逐台更换。即先更换3#泵，待3#更换完毕并投入运行后，再更换2#泵，最后更换1#泵。在整个更换过程中，要始终有两台泵完好，保证正常排水。因更换大泵电机的功率大，启动电流较大，所以更换同时要添加启动开关柜，为使启动系统可靠，使用2套启动系统，1#泵使用高压变频器启动系统，2#、3#泵使用串电抗器启动系统。三、施工方案原排水泵、电机基础及地脚螺栓与新泵、电机尺寸不匹配，需安装过渡基础进行连接。需根据现场地脚螺栓和新泵、电机的地脚螺栓尺寸加工制作过渡基础，并在地面进行组装调试。中央泵房的原基础平台需下卧适当距离（根据现场情况而定，最大深度不大于280毫米）以保证新泵和过渡基础的高度能够与环形排水管路相适应。原基础只保留地脚螺栓与过渡基础相连接。电机的控制系统分为两套，共6面控制柜，其中高压变频2面柜子安装在中央泵房，电抗器4面柜子安装在中央变电所。4四、新旧大泵及电机入井、升井及运输1、因中央泵房空间有限，旧大泵拆除后，需将水泵及电机升井后再将新设备入井，水泵、电机采用吊装，整个过程严格执行好《运转工区井筒吊装下放重物及超长材料安全技术措施》。2、运输（1）原大泵及电机在泵房内装封车后，人工推运出泵房通道至井口东车场。水泵直接装罐笼升井，电机拆除芯子后分别吊装升井。（2）新电机和大泵入井后，因新电机尺寸较大在平盘车上无法通过泵房通道防火门，需使用滚杠人工拖运至泵房内。在泵房通道口处，使用龙门架或三角斜撑将电机卸车放置在滚杠上，使用手拉葫芦配合人工拖运至泵房内部起吊点下放，再装车推运至施工位置。3、新旧电机拆装转子线圈时，使用手拉葫芦起吊时，必须要慢要稳，专人指挥。对线圈有可能碰撞的部位包扎好，防止在拆装过程中碰伤线圈。五、更换水泵及电机施工步骤【I】更换3#泵1、拆除旧泵（1）停电闭锁在中央变电所办理3#泵开关柜（124-3-08）停电工作票，停电后将小车拉出到检修位置，挂牌并由专人监护。（2）拆除旧泵①关闭水泵上方的配水大闸阀。②由电工拆除电机高压接线，并保护好电缆接线头。③拆除电机联轴器护罩，将联轴器连接螺栓拆下。④拆除电机和水泵的底脚固定螺栓。⑤用道木抵住3#泵水平方向排水管，道木下面用千斤顶顶住，防止拆除大泵后排水管受力。要求：道木上下两支撑点在同一竖直线上；千斤顶底座应5垫平找正；千斤顶升起高度不准超过其额定高度。⑥拆除水泵出水口与电动闸阀的连接螺栓，此时电机和水泵已完全拆下。可靠固定好吸水管。（3）装封车1工作人员带好安全带后，将电机正上方的起吊梁用卡子固定好后，串好①15.5的绳套，挂好10T的手拉葫芦。2用钢丝绳套串好电机，并与葫芦钩头可靠连接。3拉动手拉葫芦，将电机吊起，逐步将电机移至平板车上，封车。4用同样的方法吊装水泵，封车。2、安装新泵及电机{1}、原水泵基础平台高度不合适，需用风镐剔除，并下卧适当深度，只保留地脚螺栓。{2}、将过渡基础安装在原地脚螺栓上，根据现场情况进行超平找正。{3}、上紧地脚螺栓，并对过渡基础进行灌浆填充。{4}、将新水泵起吊安装在过渡基础上，穿好地脚螺栓。{5}、将新电机起吊安装在过渡基础上，穿好地脚螺栓。{6}、根据安装要求对电机及泵的联轴器进行超平找正，保证两轴在同一水平线上，端面间隙符合要求（7mm）。...
