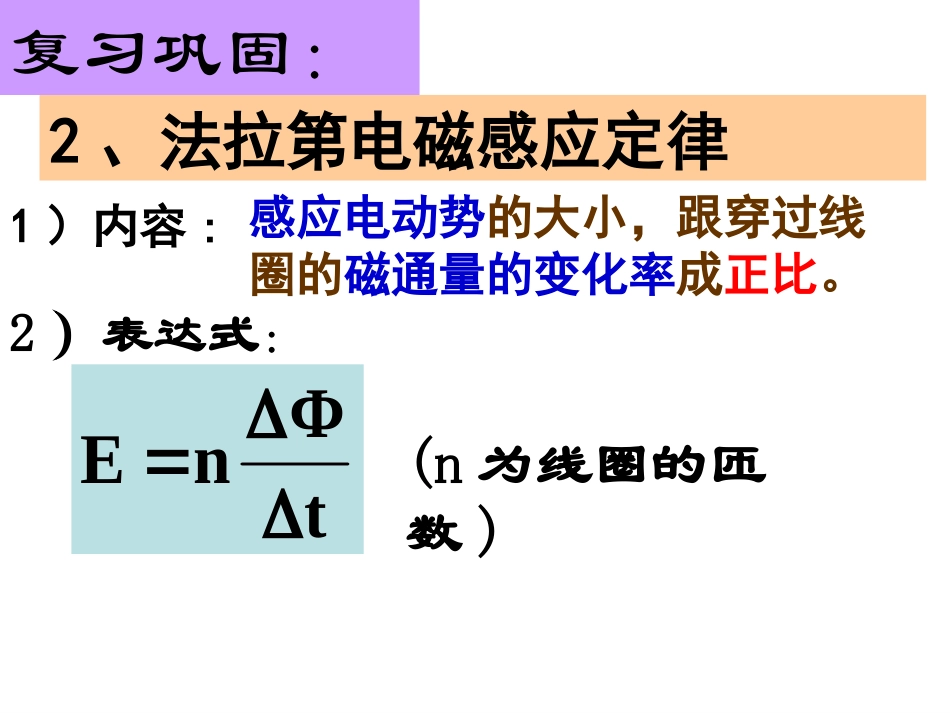

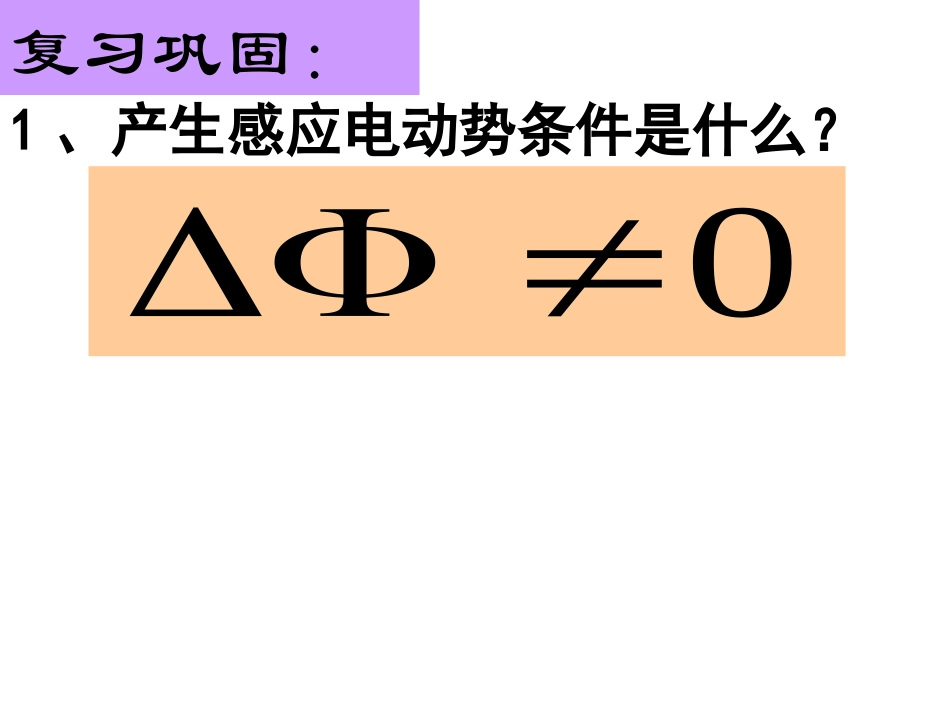

5.4变压器复习巩固：1、产生感应电动势条件是什么？02、法拉第电磁感应定律感应电动势的大小，跟穿过线圈的磁通量的变化率成正比。2）表达式：tΦnE(n为线圈的匝数)复习巩固：1）内容:复习巩固：3、什么是互感现象？GP线圈L1线圈L2互感：当一个线圈中的电流发生变化时，在另一个线圈中产生感应电动势的现象。在输电过程中，电压必须进行调整。三峡发电站4、远离距输电线路图升压变压器远离距输电线路上海用户降压变压器工厂降压变压器一次高压变电所用电器额定工作电压用电器额定工作电压随身听3V机床上的照明灯36V扫描仪12V防身器3000V手机充电器4.2V黑白电视机显像管1~2万伏录音机6V9V12V彩色电视机显像管3~4万伏5、生活中需要各种电压变压器变压器是改变交流电压的设备3.4变压器几种常见的变压器2.示意图一、变压器的构造铁芯原线圈副线圈3.电路图中符号注意：原、副线圈没有相连。n1n21.构造：（2）原线圈(初级线圈)（3）副线圈(次级线圈)（1）铁芯(绝缘硅钢片叠合而成)二、变压器的工作原理1、原理：互感现象0UUt原线圈副线圈铁芯0II1t0BB1tBB2t0利用互感实现了：电能→磁场能→电能二、变压器的工作原理2、能量的转化：思考与讨论：变压器在实现：电能磁场能电能的过程中可能存在哪些能量的损失？磁损铜损铁损能量的损失：理想变压器：理想化模型三、理想变压器无磁损无铜损无铁损———没有能量损失的变压器实际上变压器的效率都是比较高的，在满负荷工作时效率可以达到97%～99%，所以理论研究时我们把它当成理想变压器。1、（如图)原、副线圈的匝数分别为n1、n2。交流电源电压为U1，求U2？若不考虑原副线圈的内阻有：U1=E1U2=E22121nnUUI1U2U1n1n2I2R~2121nnEE原原线线圈圈副副线线圈圈铁芯铁芯U1U2n1n2∽四、理想变压器的变压规律tnE11tnE221、n1>n2U1>U2——降压变压器2、n1n2，则U1、U2有什么关系？（2）n1
