铸造基本知识VIP免费

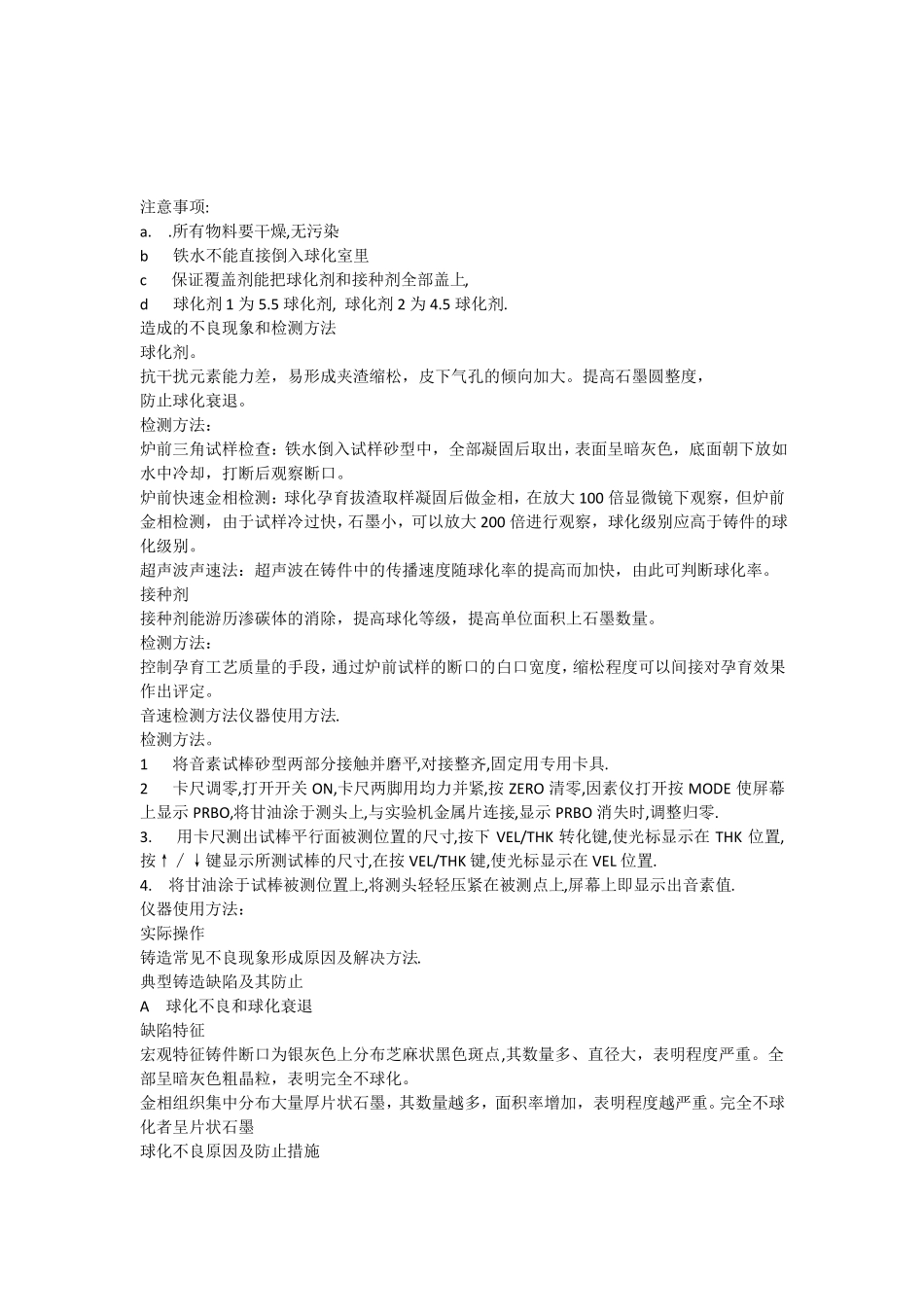

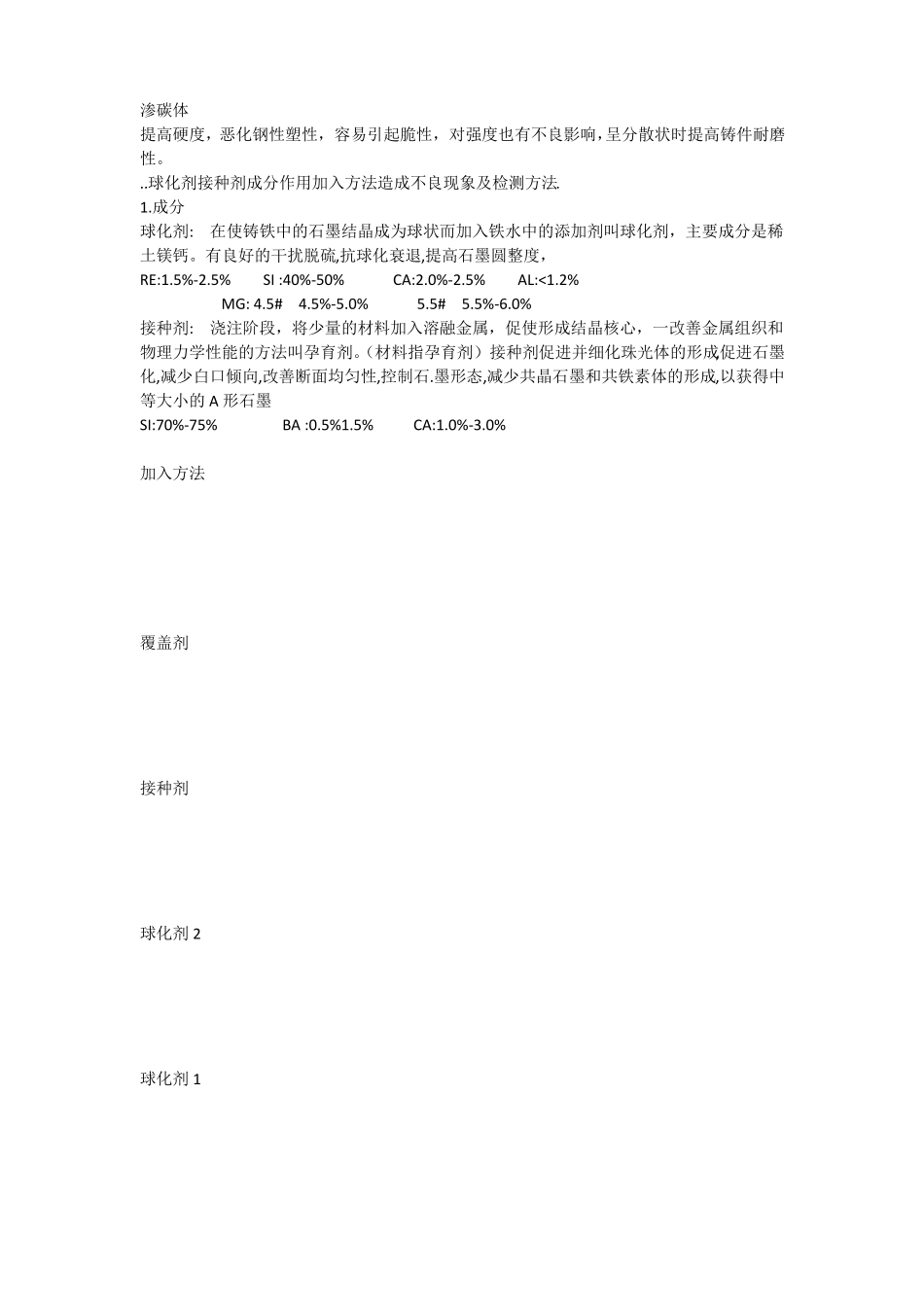

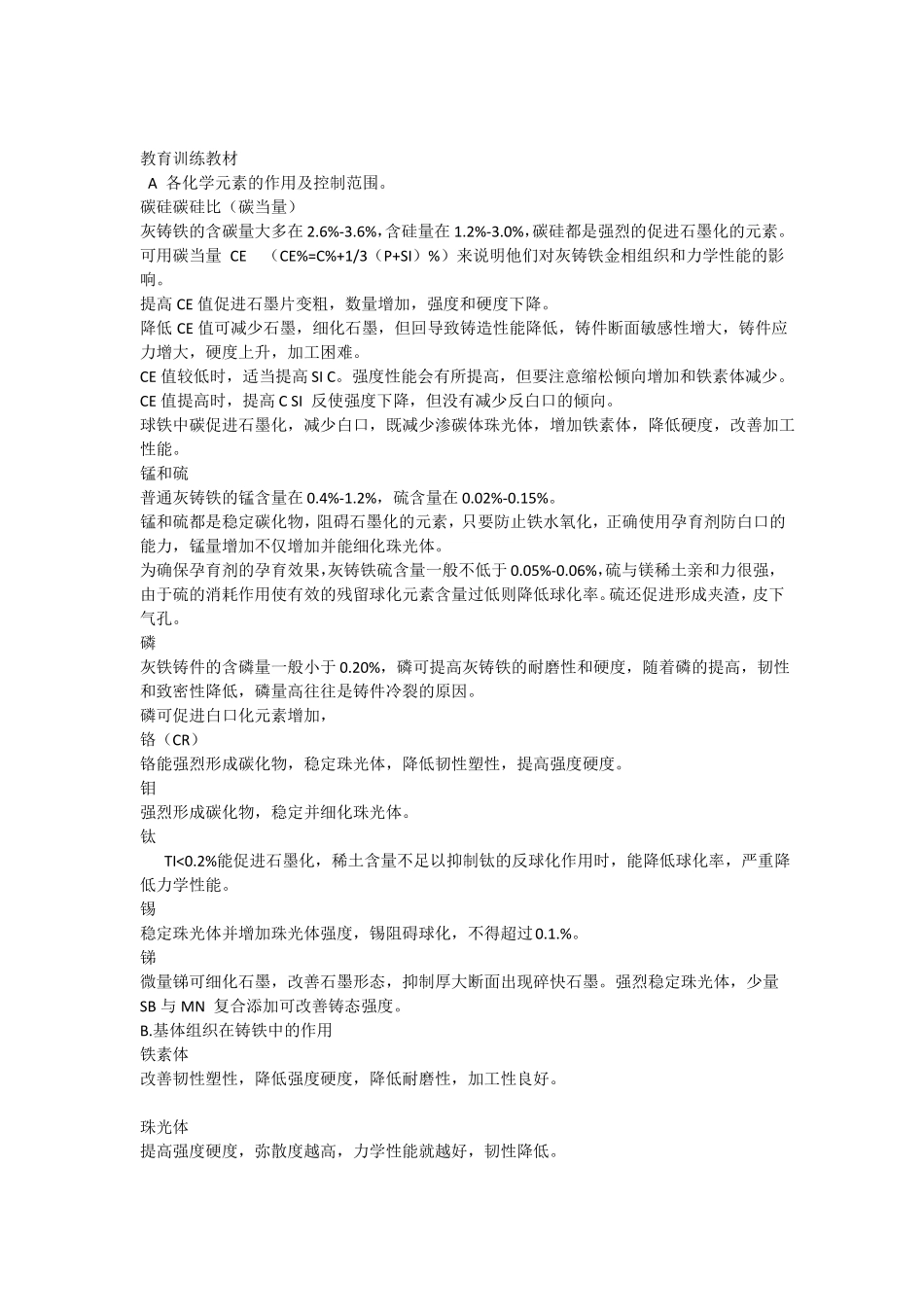

教育训练教材A各化学元素的作用及控制范围。碳硅碳硅比（碳当量）灰铸铁的含碳量大多在2.6%-3.6%，含硅量在1.2%-3.0%，碳硅都是强烈的促进石墨化的元素。可用碳当量CE（CE%=C%+1/3（P+SI）%）来说明他们对灰铸铁金相组织和力学性能的影响。提高CE值促进石墨片变粗，数量增加，强度和硬度下降。降低CE值可减少石墨，细化石墨，但回导致铸造性能降低，铸件断面敏感性增大，铸件应力增大，硬度上升，加工困难。CE值较低时，适当提高SIC。强度性能会有所提高，但要注意缩松倾向增加和铁素体减少。CE值提高时，提高CSI反使强度下降，但没有减少反白口的倾向。球铁中碳促进石墨化，减少白口，既减少渗碳体珠光体，增加铁素体，降低硬度，改善加工性能。锰和硫普通灰铸铁的锰含量在0.4%-1.2%，硫含量在0.02%-0.15%。锰和硫都是稳定碳化物，阻碍石墨化的元素，只要防止铁水氧化，正确使用孕育剂防白口的能力，锰量增加不仅增加并能细化珠光体。为确保孕育剂的孕育效果，灰铸铁硫含量一般不低于0.05%-0.06%，硫与镁稀土亲和力很强，由于硫的消耗作用使有效的残留球化元素含量过低则降低球化率。硫还促进形成夹渣，皮下气孔。磷灰铁铸件的含磷量一般小于0.20%，磷可提高灰铸铁的耐磨性和硬度，随着磷的提高，韧性和致密性降低，磷量高往往是铸件冷裂的原因。磷可促进白口化元素增加，铬（CR）铬能强烈形成碳化物，稳定珠光体，降低韧性塑性，提高强度硬度。钼强烈形成碳化物，稳定并细化珠光体。钛TI<0.2%能促进石墨化，稀土含量不足以抑制钛的反球化作用时，能降低球化率，严重降低力学性能。锡稳定珠光体并增加珠光体强度，锡阻碍球化，不得超过0.1.%。锑微量锑可细化石墨，改善石墨形态，抑制厚大断面出现碎快石墨。强烈稳定珠光体，少量SB与MN复合添加可改善铸态强度。B.基体组织在铸铁中的作用铁素体改善韧性塑性，降低强度硬度，降低耐磨性，加工性良好。珠光体提高强度硬度，弥散度越高，力学性能就越好，韧性降低。渗碳体提高硬度，恶化钢性塑性，容易引起脆性，对强度也有不良影响，呈分散状时提高铸件耐磨性。..球化剂接种剂成分作用加入方法造成不良现象及检测方法.1.成分球化剂:在使铸铁中的石墨结晶成为球状而加入铁水中的添加剂叫球化剂，主要成分是稀土镁钙。有良好的干扰脱硫,抗球化衰退,提高石墨圆整度，RE:1.5%-2.5%SI:40%-50%CA:2.0%-2.5%AL:<1.2%MG:4.5#4.5%-5.0%5.5#5.5%-6.0%接种剂:浇注阶段，将少量的材料加入溶融金属，促使形成结晶核心，一改善金属组织和物理力学性能的方法叫孕育剂。（材料指孕育剂）接种剂促进并细化珠光体的形成,促进石墨化,减少白口倾向,改善断面均匀性,控制石.墨形态,减少共晶石墨和共铁素体的形成,以获得中等大小的A形石墨SI:70%-75%BA:0.5%1.5%CA:1.0%-3.0%加入方法覆盖剂接种剂球化剂2球化剂1注意事项:a..所有物料要干燥,无污染b铁水不能直接倒入球化室里c保证覆盖剂能把球化剂和接种剂全部盖上,d球化剂1为5.5球化剂,球化剂2为4.5球化剂.造成的不良现象和检测方法球化剂。抗干扰元素能力差，易形成夹渣缩松，皮下气孔的倾向加大。提高石墨圆整度，防止球化衰退。检测方法：炉前三角试样检查：铁水倒入试样砂型中，全部凝固后取出，表面呈暗灰色，底面朝下放如水中冷却，打断后观察断口。炉前快速金相检测：球化孕育拔渣取样凝固后做金相，在放大100倍显微镜下观察，但炉前金相检测，由于试样冷过快，石墨小，可以放大200倍进行观察，球化级别应高于铸件的球化级别。超声波声速法：超声波在铸件中的传播速度随球化率的提高而加快，由此可判断球化率。接种剂接种剂能游历渗碳体的消除，提高球化等级，提高单位面积上石墨数量。检测方法：控制孕育工艺质量的手段，通过炉前试样的断口的白口宽度，缩松程度可以间接对孕育效果作出评定。音速检测方法仪器使用方法.检测方法。1将音素试棒砂型两部分接触并磨平,对接整齐,固定用专用卡具.2卡尺调零,打开开关ON,卡尺两脚用均力并紧,按ZERO清零,因素仪打开按MODE使屏幕上显示PRBO,将甘油涂于测头上,与实验机金属片连接,显示PRBO消失时,调整归零.3.用卡尺测出试棒平行面被测位置的尺寸,按下VEL/THK转...
