探究串联电路电压的规律VIP免费

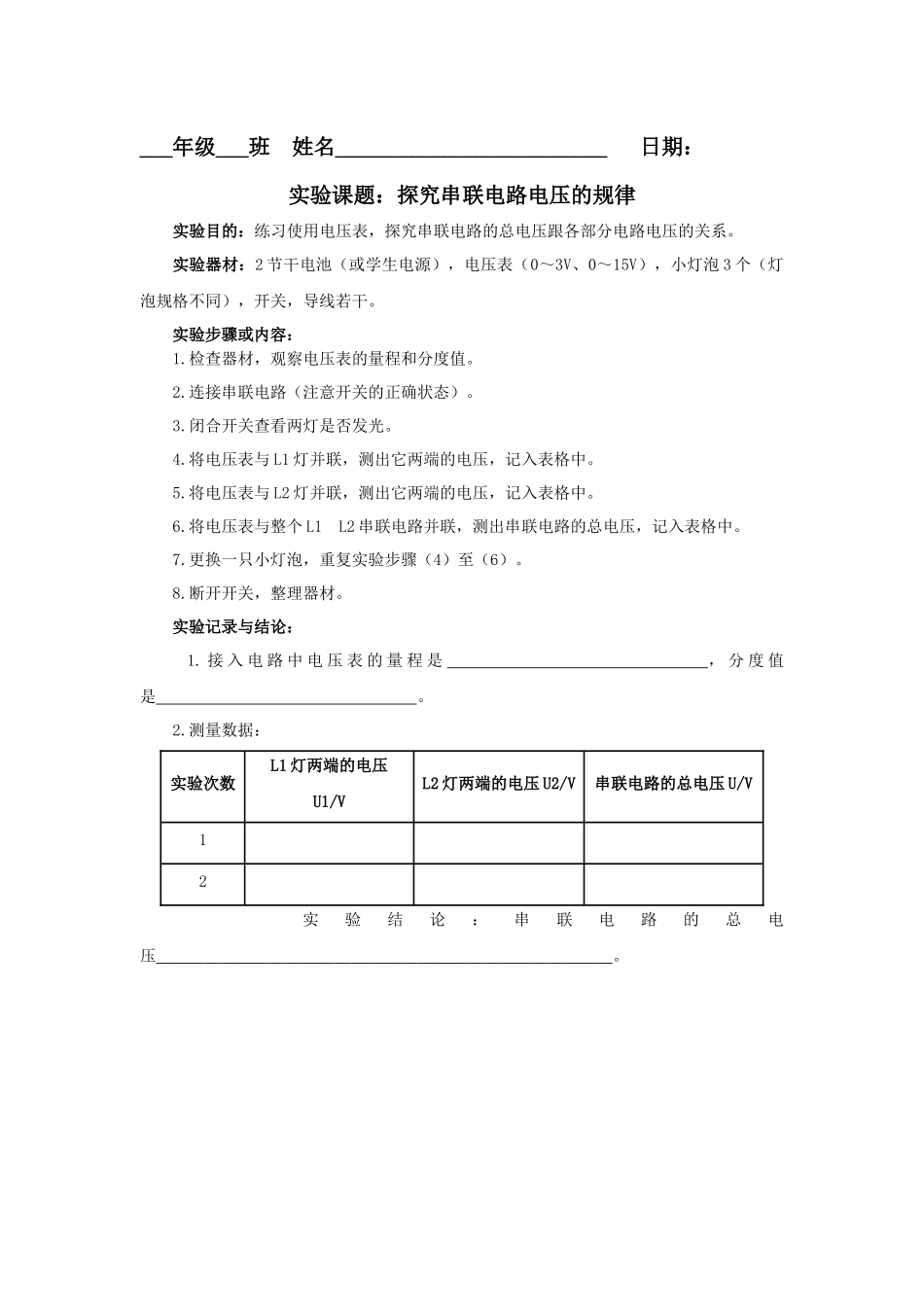

探究串联电路电压的规律_第1页
1/1
___年级___班姓名_________________________日期:实验课题:探究串联电路电压的规律实验目的:练习使用电压表,探究串联电路的总电压跟各部分电路电压的关系。实验器材:2节干电池(或学生电源),电压表(0~3V、0~15V),小灯泡3个(灯泡规格不同),开关,导线若干。实验步骤或内容:1.检查器材,观察电压表的量程和分度值。2.连接串联电路(注意开关的正确状态)。3.闭合开关查看两灯是否发光。4.将电压表与L1灯并联,测出它两端的电压,记入表格中。5.将电压表与L2灯并联,测出它两端的电压,记入表格中。6.将电压表与整个L1L2串联电路并联,测出串联电路的总电压,记入表格中。7.更换一只小灯泡,重复实验步骤(4)至(6)。8.断开开关,整理器材。实验记录与结论:1.接入电路中电压表的量程是,分度值是。2.测量数据:实验次数L1灯两端的电压U1/VL2灯两端的电压U2/V串联电路的总电压U/V12实验结论:串联电路的总电压。
