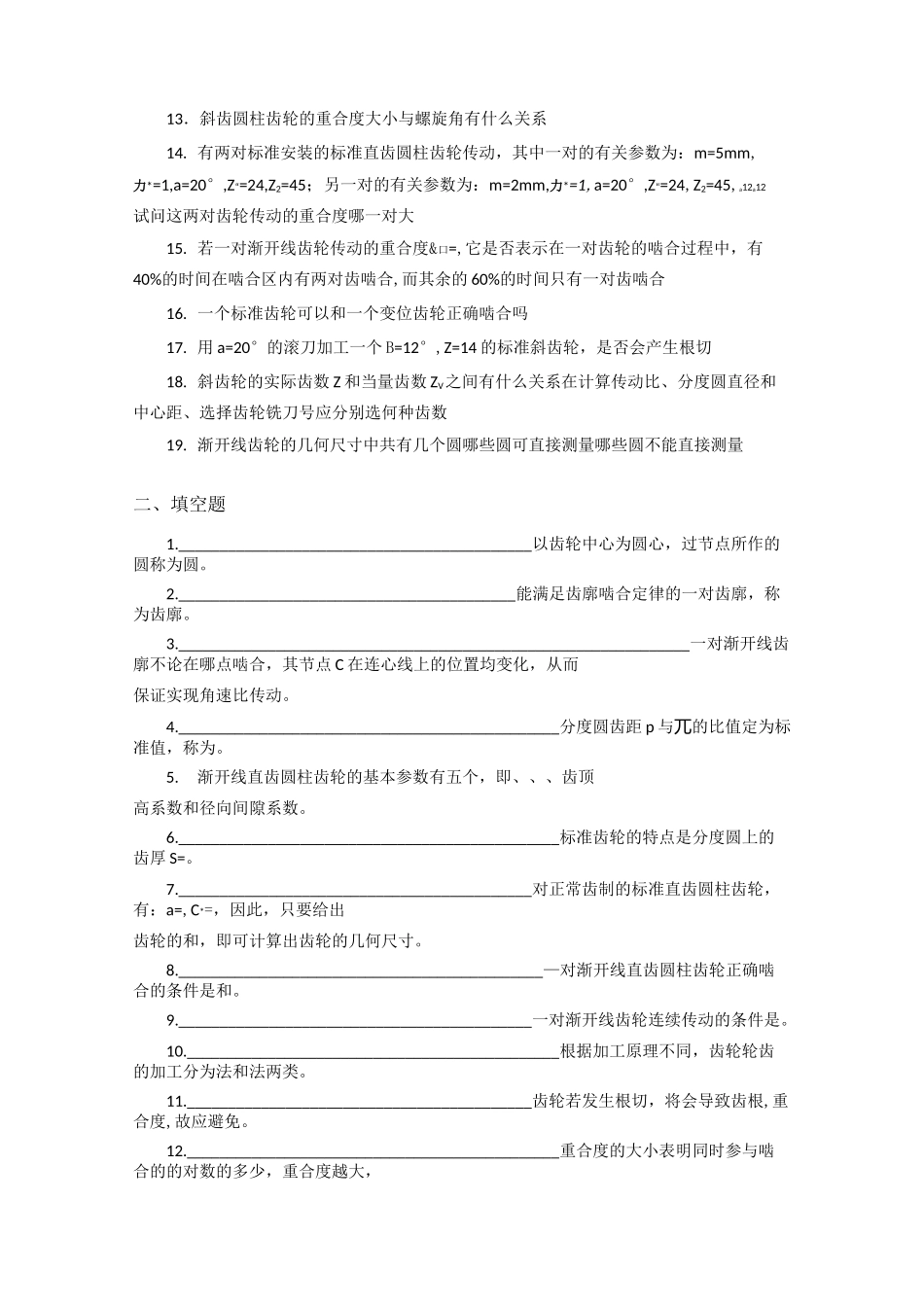

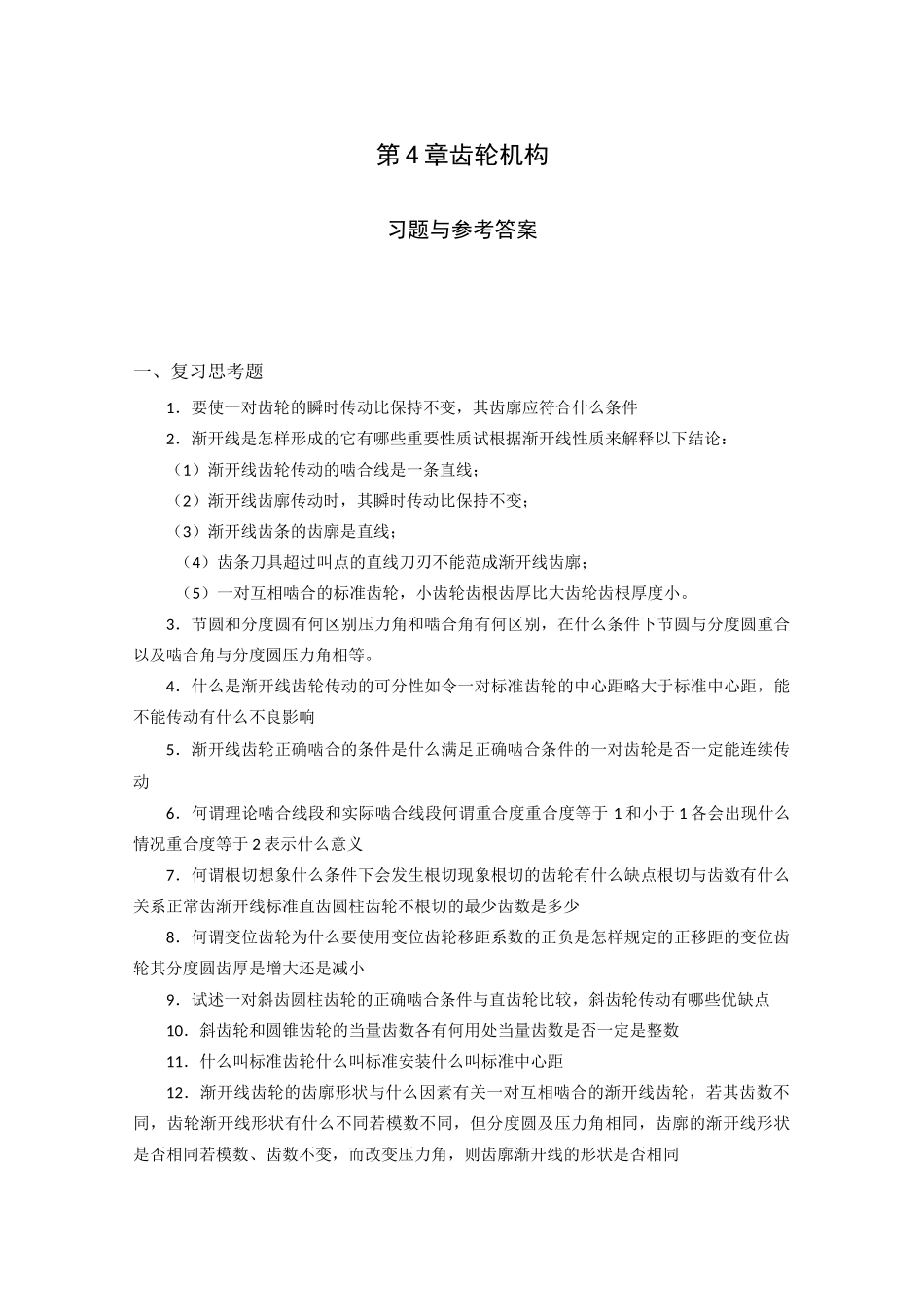

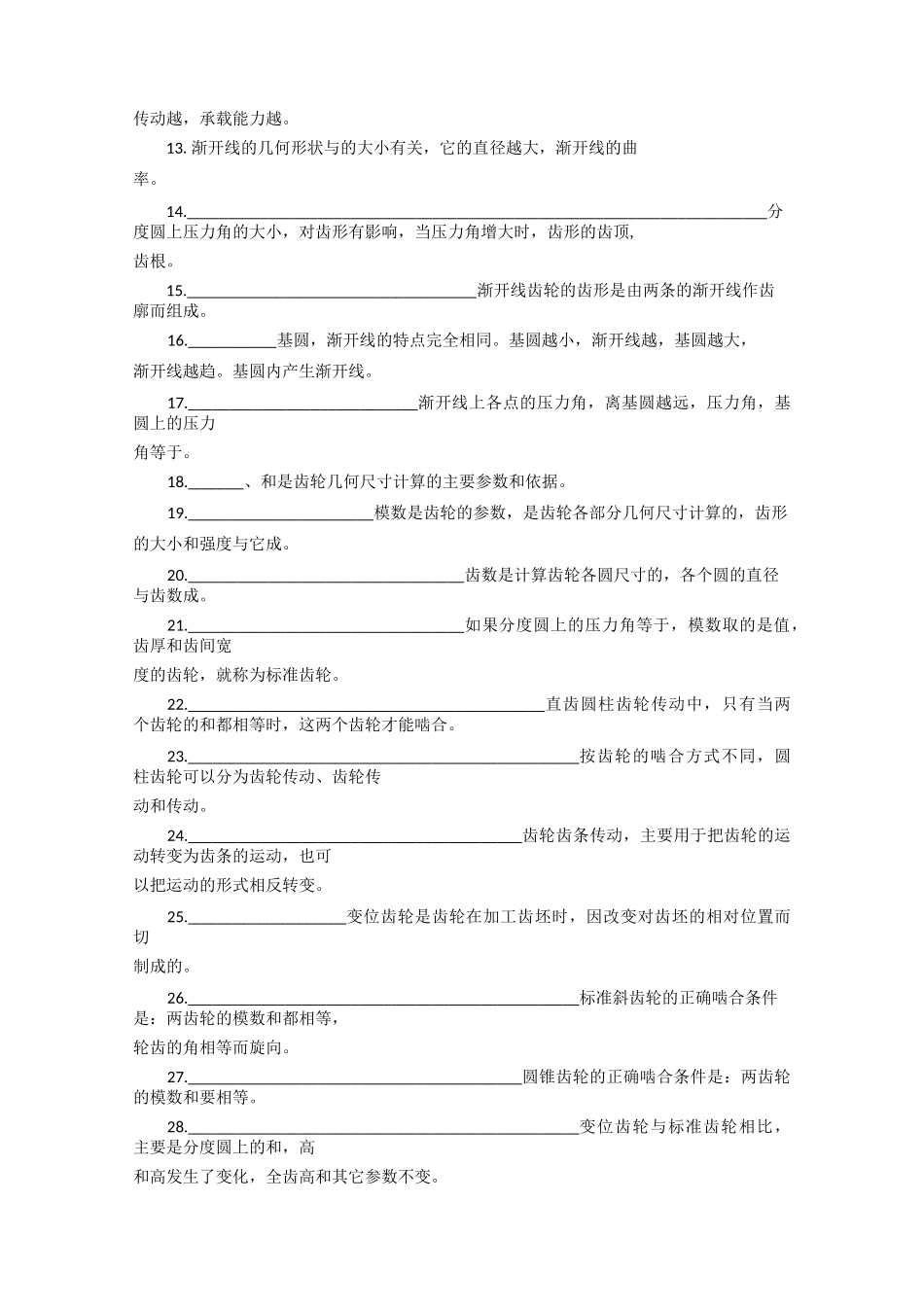

第4章齿轮机构习题与参考答案一、复习思考题1．要使一对齿轮的瞬时传动比保持不变，其齿廓应符合什么条件2．渐开线是怎样形成的它有哪些重要性质试根据渐开线性质来解释以下结论：（1）渐开线齿轮传动的啮合线是一条直线；（2）渐开线齿廓传动时，其瞬时传动比保持不变；（3）渐开线齿条的齿廓是直线；（4）齿条刀具超过叫点的直线刀刃不能范成渐开线齿廓；（5）一对互相啮合的标准齿轮，小齿轮齿根齿厚比大齿轮齿根厚度小。3．节圆和分度圆有何区别压力角和啮合角有何区别，在什么条件下节圆与分度圆重合以及啮合角与分度圆压力角相等。4．什么是渐开线齿轮传动的可分性如令一对标准齿轮的中心距略大于标准中心距，能不能传动有什么不良影响5．渐开线齿轮正确啮合的条件是什么满足正确啮合条件的一对齿轮是否一定能连续传动6．何谓理论啮合线段和实际啮合线段何谓重合度重合度等于1和小于1各会出现什么情况重合度等于2表示什么意义7．何谓根切想象什么条件下会发生根切现象根切的齿轮有什么缺点根切与齿数有什么关系正常齿渐开线标准直齿圆柱齿轮不根切的最少齿数是多少8．何谓变位齿轮为什么要使用变位齿轮移距系数的正负是怎样规定的正移距的变位齿轮其分度圆齿厚是增大还是减小9．试述一对斜齿圆柱齿轮的正确啮合条件与直齿轮比较，斜齿轮传动有哪些优缺点10．斜齿轮和圆锥齿轮的当量齿数各有何用处当量齿数是否一定是整数11．什么叫标准齿轮什么叫标准安装什么叫标准中心距12．渐开线齿轮的齿廓形状与什么因素有关一对互相啮合的渐开线齿轮，若其齿数不同，齿轮渐开线形状有什么不同若模数不同，但分度圆及压力角相同，齿廓的渐开线形状是否相同若模数、齿数不变，而改变压力角，则齿廓渐开线的形状是否相同13．斜齿圆柱齿轮的重合度大小与螺旋角有什么关系14.有两对标准安装的标准直齿圆柱齿轮传动，其中一对的有关参数为：m=5mm,力*=1,a=20°,Z“=24,Z2=45；另一对的有关参数为：m=2mm,力*=1,a=20°,Z“=24,Z2=45,a12a12试问这两对齿轮传动的重合度哪一对大15.若一对渐开线齿轮传动的重合度&口=,它是否表示在一对齿轮的啮合过程中，有40%的时间在啮合区内有两对齿啮合,而其余的60%的时间只有一对齿啮合16.一个标准齿轮可以和一个变位齿轮正确啮合吗17.用a=20°的滚刀加工一个B=12°,Z=14的标准斜齿轮，是否会产生根切18.斜齿轮的实际齿数Z和当量齿数ZV之间有什么关系在计算传动比、分度圆直径和中心距、选择齿轮铣刀号应分别选何种齿数19.渐开线齿轮的几何尺寸中共有几个圆哪些圆可直接测量哪些圆不能直接测量二、填空题1.___________________________________________以齿轮中心为圆心，过节点所作的圆称为圆。2._________________________________________能满足齿廓啮合定律的一对齿廓，称为齿廓。3._______________________________________________________________一对渐开线齿廓不论在哪点啮合，其节点C在连心线上的位置均变化，从而保证实现角速比传动。4._______________________________________________分度圆齿距p与兀的比值定为标准值，称为。5.渐开线直齿圆柱齿轮的基本参数有五个，即、、、齿顶高系数和径向间隙系数。6._______________________________________________标准齿轮的特点是分度圆上的齿厚S=。7.___________________________________________对正常齿制的标准直齿圆柱齿轮，有：a=,C*=，因此，只要给出齿轮的和，即可计算出齿轮的几何尺寸。8._____________________________________________—对渐开线直齿圆柱齿轮正确啮合的条件是和。9.___________________________________________一对渐开线齿轮连续传动的条件是。10.______________________________________________根据加工原理不同，齿轮轮齿的加工分为法和法两类。11.__________________________________________齿轮若发生根切，将会导致齿根,重合度,故应避免。12.______________________________________________重合度的大小表明同时参与啮合的的对数的多少，重合度越大，传动越，承载能力越。13.渐开线的几何形状与的大小有关，它的直径越大，渐开线的曲率。14.__________________...
