磁控溅射法制备薄膜材料综述VIP免费

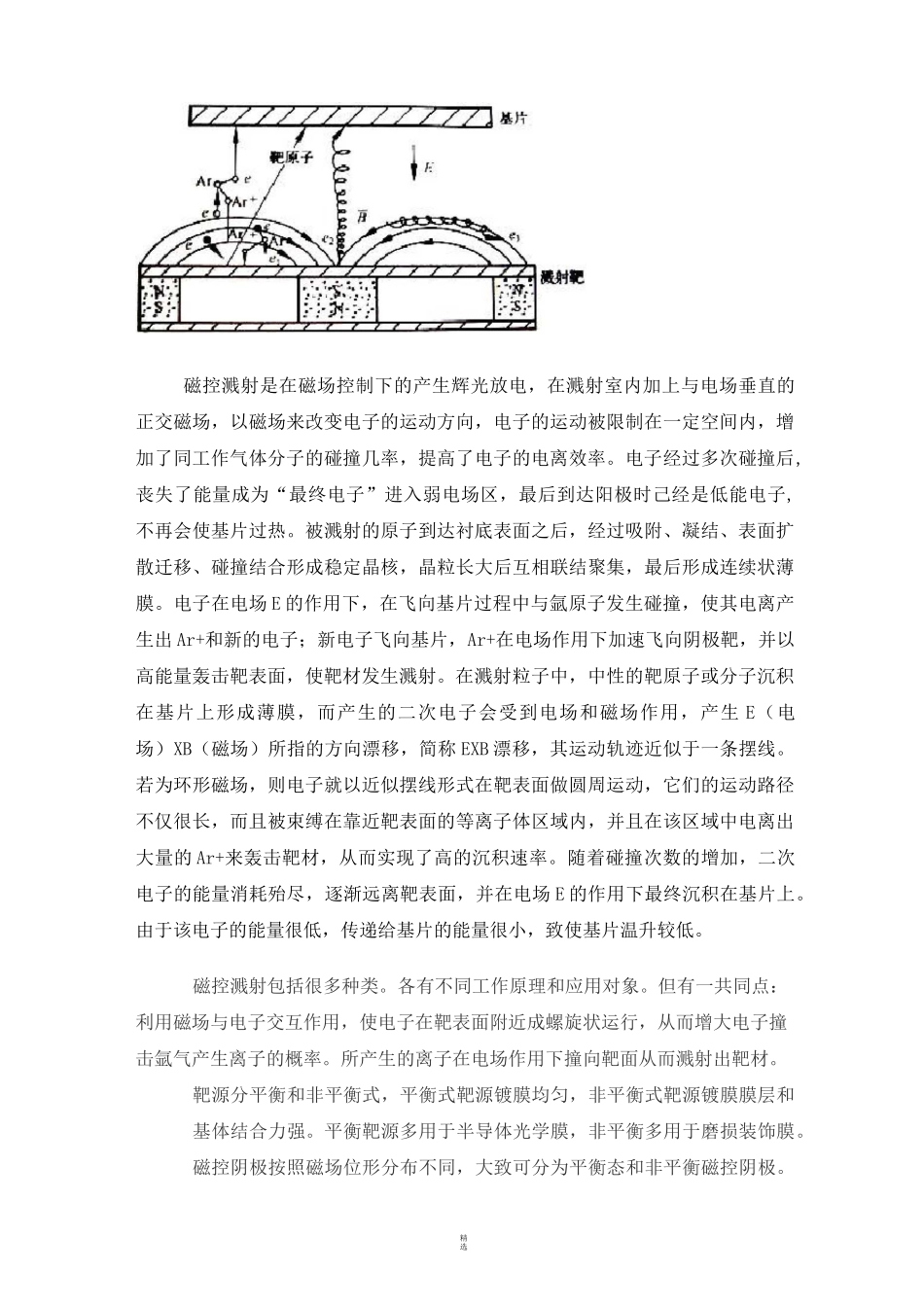

精选磁控溅射法制备薄膜材料综述材料化学张召举摘要薄膜材料的厚度是从纳米级到微米级，具有尺寸效应，在国防、通讯航空、航天、电子工业等领域有着广泛应用，其有多种制造方法，目前使用较多的是溅射法，其中磁控溅射的应用较为广泛。本文主要介绍了磁控溅射法的原理、特点，以及制备过程中基片温度、溅射功率、溅射气压和溅射时间等工艺条件对所制备薄膜性能的影响。关键字磁控溅射；原理；工艺条件；影响正文薄膜是指尺度在某个一维方向远远小于其他二维方向，厚度可从纳米级到微米级的材料，由于薄膜的尺度效应，它表现出与块体材料不同的物理性质，有广泛应用。薄膜的制备大致可分为物理方法和化学方法两大类。物理方法主要包括各种不同加热方式的蒸发，溅射法等，化学方法则包括各种化学气相沉积（CVD）、溶胶-凝胶法（sol-gel）等。溅射沉积法由于速率快、均一性好、与基片附着力强、比较容易控制化学剂量比及膜厚等优点，成为制备薄膜的重要手段。溅射法根据激发溅射离子和沉积薄膜方式的不同又分直流溅射、离子溅射、射频溅射和磁控溅射，目前多用后两种。本文主要介绍磁控溅射制备薄膜材料的原理及影响因素。磁控溅射是70年代迅速发展起来的新型溅射技术，目前已在工业生产中实际应用。这是由于磁控溅射的镀膜速率与二极溅射相比提高了一个数量级。具有高速、低温、低损伤等优点。高速是指沉积速率快；低温和低损伤是指基片的温升低、对膜层的损伤小。1974年Chapin发明了适用于工业应用的平面磁控溅射靶，对进人生产领域起了推动作用。磁控溅射基本原理磁控溅射是20世纪70年代迅速发展起来的一种高速溅射技术。对许多材料，利用磁控溅射的方式溅射速率达到了电子术蒸发的水平，而且在溅射金属时还可避免二次电子轰击而使基板保持冷态，这对使用怕受温度影响的材料作为薄膜沉积的基板具有重要意义精选磁控溅射是在磁场控制下的产生辉光放电，在溅射室内加上与电场垂直的正交磁场，以磁场来改变电子的运动方向，电子的运动被限制在一定空间内，增加了同工作气体分子的碰撞几率，提高了电子的电离效率。电子经过多次碰撞后,丧失了能量成为“最终电子”进入弱电场区，最后到达阳极时己经是低能电子,不再会使基片过热。被溅射的原子到达衬底表面之后，经过吸附、凝结、表面扩散迁移、碰撞结合形成稳定晶核，晶粒长大后互相联结聚集，最后形成连续状薄膜。电子在电场E的作用下，在飞向基片过程中与氩原子发生碰撞，使其电离产生出Ar+和新的电子；新电子飞向基片，Ar+在电场作用下加速飞向阴极靶，并以高能量轰击靶表面，使靶材发生溅射。在溅射粒子中，中性的靶原子或分子沉积在基片上形成薄膜，而产生的二次电子会受到电场和磁场作用，产生E（电场）XB（磁场）所指的方向漂移，简称EXB漂移，其运动轨迹近似于一条摆线。若为环形磁场，则电子就以近似摆线形式在靶表面做圆周运动，它们的运动路径不仅很长，而且被束缚在靠近靶表面的等离子体区域内，并且在该区域中电离出大量的Ar+来轰击靶材，从而实现了高的沉积速率。随着碰撞次数的增加，二次电子的能量消耗殆尽，逐渐远离靶表面，并在电场E的作用下最终沉积在基片上。由于该电子的能量很低，传递给基片的能量很小，致使基片温升较低。磁控溅射包括很多种类。各有不同工作原理和应用对象。但有一共同点：利用磁场与电子交互作用，使电子在靶表面附近成螺旋状运行，从而增大电子撞击氩气产生离子的概率。所产生的离子在电场作用下撞向靶面从而溅射出靶材。靶源分平衡和非平衡式，平衡式靶源镀膜均匀，非平衡式靶源镀膜膜层和基体结合力强。平衡靶源多用于半导体光学膜，非平衡多用于磨损装饰膜。磁控阴极按照磁场位形分布不同，大致可分为平衡态和非平衡磁控阴极。精选平衡态磁控阴极内外磁钢的磁通量大致相等，两极磁力线闭合于靶面，很好地将电子/等离子体约束在靶面附近，增加碰撞几率，提高了离化效率，因而在较低的工作气压和电压下就能起辉并维持辉光放电，靶材利用率相对较高，但由于电子沿磁力线运动主要闭合于靶面，基片区域所受离子轰击较小.非平衡磁控溅射技术概念，即让磁控阴极外磁极磁通大于内磁极，两极磁力线...
