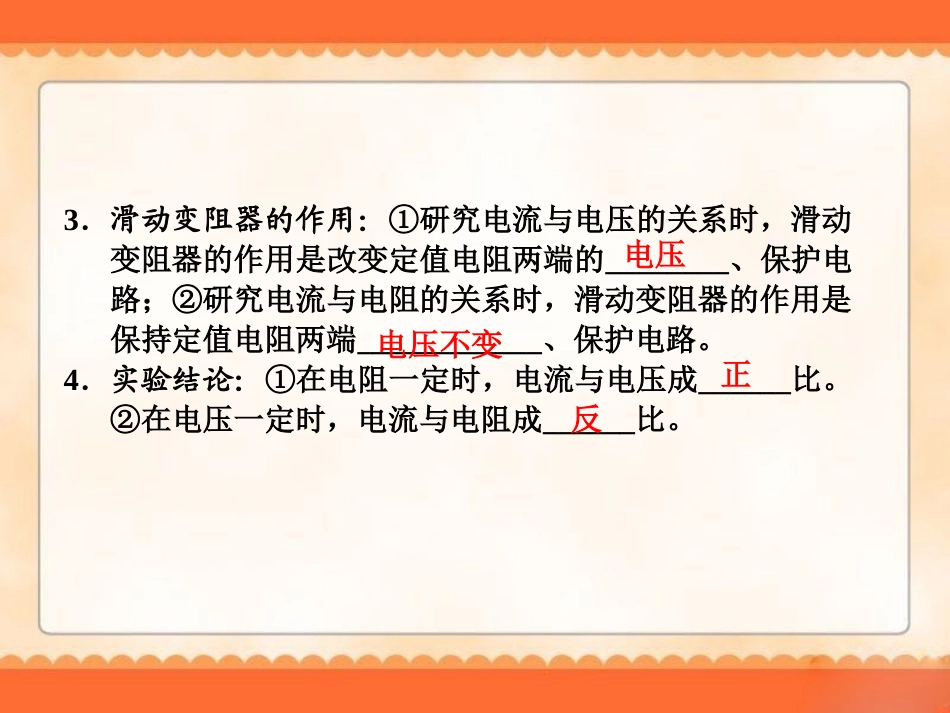

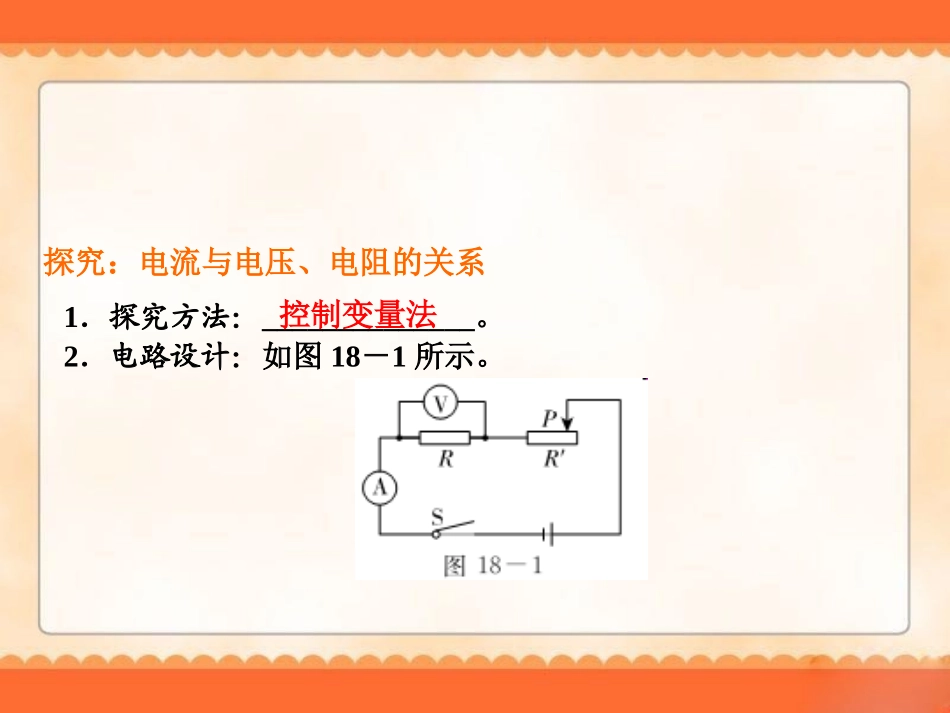

欧姆定律探究：电流与电压、电阻的关系1．探究方法：______________。2．电路设计：如图18－1所示。控制变量法3．滑动变阻器的作用：①研究电流与电压的关系时，滑动变阻器的作用是改变定值电阻两端的________、保护电路；②研究电流与电阻的关系时，滑动变阻器的作用是保持定值电阻两端____________、保护电路。4．实验结论：①在电阻一定时，电流与电压成______比。②在电压一定时，电流与电阻成______比。电压电压不变正反欧姆定律及其应用1．欧姆定律(1)内容：导体中的电流，跟导体两端的电压成________，跟导体的电阻成________。(2)表达式：________，导出公式：________，________。(3)说明：①欧姆定律中的电流、电压、电阻是对于同一个电阻或同一段电路在同一时刻而言的，电流、电压、电阻具有同体性、同时性。②对于变形公式R＝UI的理解：a．导体电阻可以由它来计算；b．同一段电路，电流与电压成正比；c．同一段电路，电阻的大小与电流和电压无关。正比反比I＝URR＝UIU＝IR2．串、并联电路的等效电阻类型电阻串联电阻并联实质电阻串联相当于增大了导体的________，故串联后总电阻变______电阻并联相当于增大导体的____________，故并联后总电阻变______规律串联电路总电阻等于各分电阻之______；表达式：____________并联电路总电阻的________等于各支路电阻倒数之______；表达式：____________长度横截面积小和倒数和大R串＝R1＋R2R并＝1R1＋1R23.串联“分压”与并联“分流”串联电路并联电路比例分配U1:U2＝R1:R2(串联电路中电压分配与电阻成________，即“串联分压正比”)I1:I2＝R2:R1(并联电路中电流分配与电阻成______，即“并联分流反比”)正比反比1．无论串、并联电路，部分电阻增大，总电阻随之增大，而电源电压不变，总电流与总电阻成________。2．在并联电路中，各支路上的用电器互不影响，变阻器只影响所在支路电流的变化，从而引起干路电流变化。动态电路物理量变化的分析反比考点63伏安法测电阻1．实验原理：________。2．电路设计：如图18－2所示。R＝UI3．注意事项：①连接电路、更换电路元件时，开关应当________。②在闭合开关之前，应将滑动变阻器的电阻值调到________。③电流表应当______联在电路中，电压表应当与测量对象______联。4．滑动变阻器的作用：①改变电路中的电流和部分电路两端的电压，多测几组电流、电压值；②保护电路。5．评估交流：测定值电阻的阻值时多次测量是为了____________减小实验误差。测小灯泡电阻时，多次测量是为了观察在不同电压下电阻随________变化的规律，故计算平均值没有意义。断开最大串并求平均值温度
