锅炉房通风、烟囱设计解析VIP免费

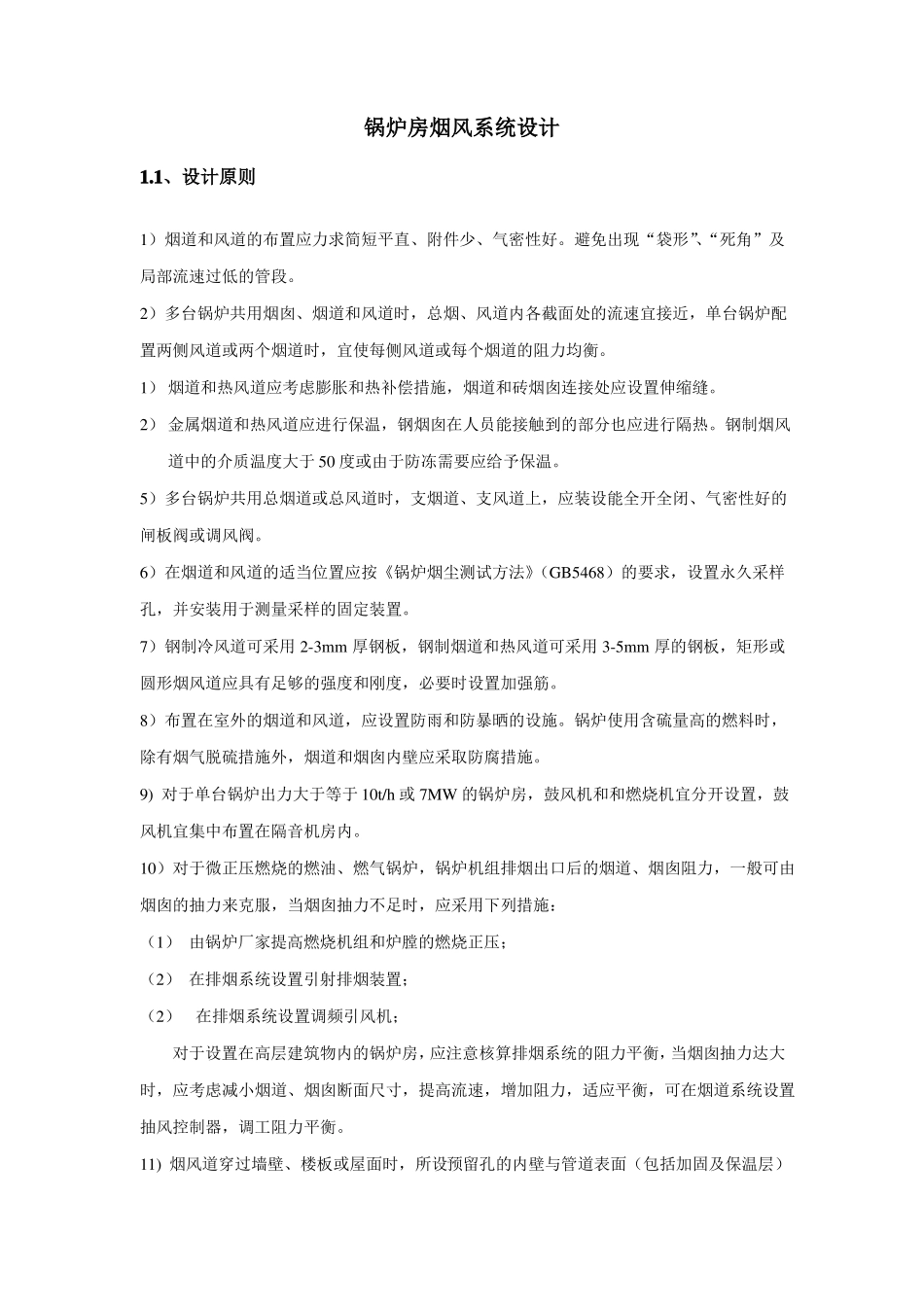

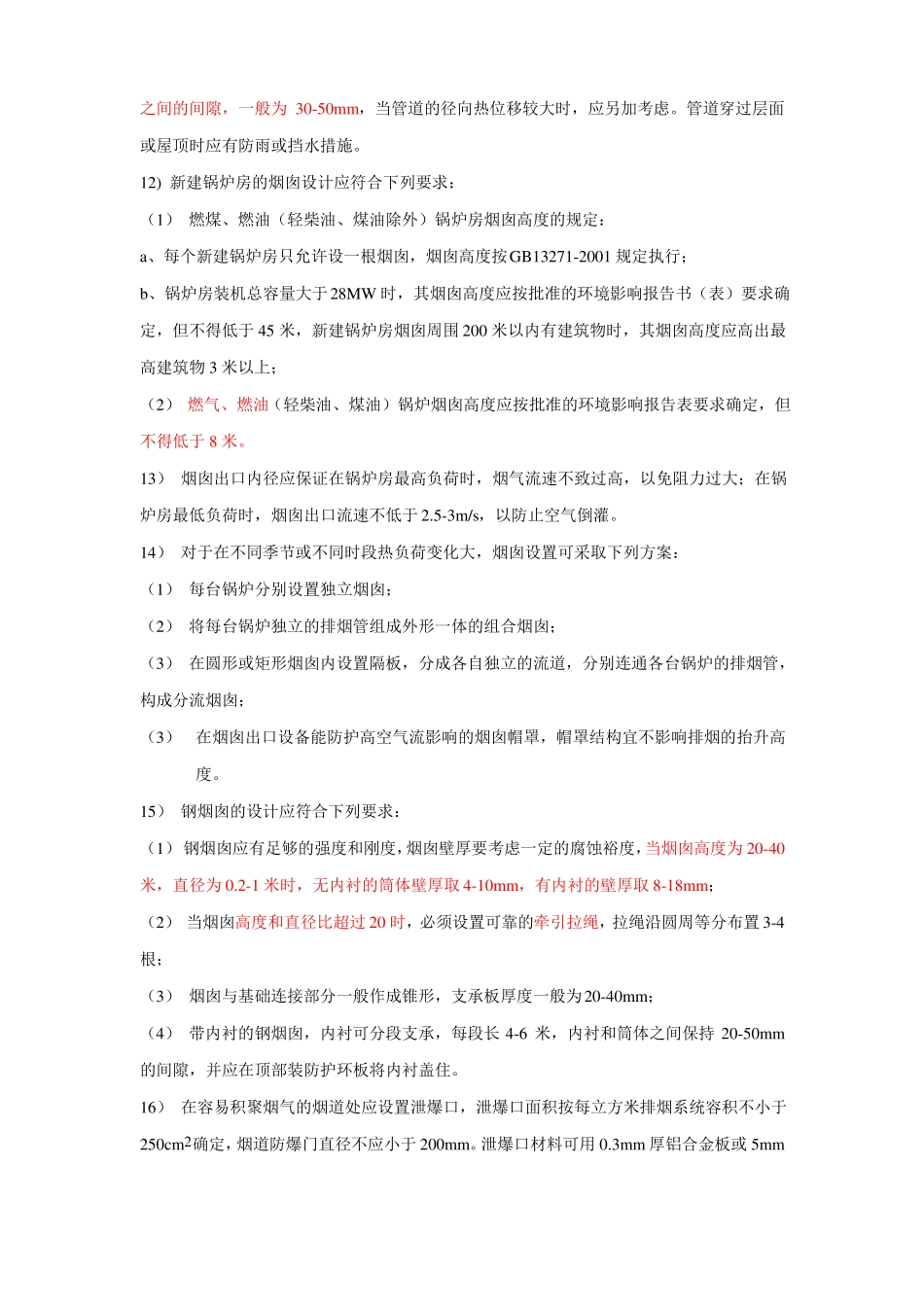

锅炉房烟风系统设计1.1、设计原则1）烟道和风道的布置应力求简短平直、附件少、气密性好。避免出现“袋形”、“死角”及局部流速过低的管段。2）多台锅炉共用烟囱、烟道和风道时，总烟、风道内各截面处的流速宜接近，单台锅炉配置两侧风道或两个烟道时，宜使每侧风道或每个烟道的阻力均衡。1）烟道和热风道应考虑膨胀和热补偿措施，烟道和砖烟囱连接处应设置伸缩缝。2）金属烟道和热风道应进行保温，钢烟囱在人员能接触到的部分也应进行隔热。钢制烟风道中的介质温度大于50度或由于防冻需要应给予保温。5）多台锅炉共用总烟道或总风道时，支烟道、支风道上，应装设能全开全闭、气密性好的闸板阀或调风阀。6）在烟道和风道的适当位置应按《锅炉烟尘测试方法》（GB5468）的要求，设置永久采样孔，并安装用于测量采样的固定装置。7）钢制冷风道可采用2-3mm厚钢板，钢制烟道和热风道可采用3-5mm厚的钢板，矩形或圆形烟风道应具有足够的强度和刚度，必要时设置加强筋。8）布置在室外的烟道和风道，应设置防雨和防暴晒的设施。锅炉使用含硫量高的燃料时，除有烟气脱硫措施外，烟道和烟囱内壁应采取防腐措施。9)对于单台锅炉出力大于等于10t/h或7MW的锅炉房，鼓风机和和燃烧机宜分开设置，鼓风机宜集中布置在隔音机房内。10）对于微正压燃烧的燃油、燃气锅炉，锅炉机组排烟出口后的烟道、烟囱阻力，一般可由烟囱的抽力来克服，当烟囱抽力不足时，应采用下列措施：（1）由锅炉厂家提高燃烧机组和炉膛的燃烧正压；（2）在排烟系统设置引射排烟装置；（2）在排烟系统设置调频引风机；对于设置在高层建筑物内的锅炉房，应注意核算排烟系统的阻力平衡，当烟囱抽力达大时，应考虑减小烟道、烟囱断面尺寸，提高流速，增加阻力，适应平衡，可在烟道系统设置抽风控制器，调工阻力平衡。11)烟风道穿过墙壁、楼板或屋面时，所设预留孔的内壁与管道表面（包括加固及保温层）之间的间隙，一般为30-50mm，当管道的径向热位移较大时，应另加考虑。管道穿过层面或屋顶时应有防雨或挡水措施。12)新建锅炉房的烟囱设计应符合下列要求：（1）燃煤、燃油（轻柴油、煤油除外）锅炉房烟囱高度的规定：a、每个新建锅炉房只允许设一根烟囱，烟囱高度按GB13271-2001规定执行；b、锅炉房装机总容量大于28MW时，其烟囱高度应按批准的环境影响报告书（表）要求确定，但不得低于45米，新建锅炉房烟囱周围200米以内有建筑物时，其烟囱高度应高出最高建筑物3米以上；（2）燃气、燃油（轻柴油、煤油）锅炉烟囱高度应按批准的环境影响报告表要求确定，但不得低于8米。13）烟囱出口内径应保证在锅炉房最高负荷时，烟气流速不致过高，以免阻力过大；在锅炉房最低负荷时，烟囱出口流速不低于2.5-3m/s，以防止空气倒灌。14）对于在不同季节或不同时段热负荷变化大，烟囱设置可采取下列方案：（1）每台锅炉分别设置独立烟囱；（2）将每台锅炉独立的排烟管组成外形一体的组合烟囱；（3）在圆形或矩形烟囱内设置隔板，分成各自独立的流道，分别连通各台锅炉的排烟管，构成分流烟囱；（3）在烟囱出口设备能防护高空气流影响的烟囱帽罩，帽罩结构宜不影响排烟的抬升高度。15）钢烟囱的设计应符合下列要求：（1）钢烟囱应有足够的强度和刚度，烟囱壁厚要考虑一定的腐蚀裕度，当烟囱高度为20-40米，直径为0.2-1米时，无内衬的筒体壁厚取4-10mm，有内衬的壁厚取8-18mm；（2）当烟囱高度和直径比超过20时，必须设置可靠的牵引拉绳，拉绳沿圆周等分布置3-4根；（3）烟囱与基础连接部分一般作成锥形，支承板厚度一般为20-40mm；（4）带内衬的钢烟囱，内衬可分段支承，每段长4-6米，内衬和筒体之间保持20-50mm的间隙，并应在顶部装防护环板将内衬盖住。16）在容易积聚烟气的烟道处应设置泄爆口，泄爆口面积按每立方米排烟系统容积不小于250cm2确定，烟道防爆门直径不应小于200mm。泄爆口材料可用0.3mm厚铝合金板或5mm厚石棉板。1.2、计算参数表表22：1t/h或0.70MW锅炉风量与烟量计算表炉型层燃锅炉燃油气锅炉过剩空气系数炉膛出口αL1.3-1.41.05-1.10排烟αpy1.61.3送风量（20℃）3m/h12701000在下列排烟温度下的烟气量Qy(m3/h)150℃22101800...
