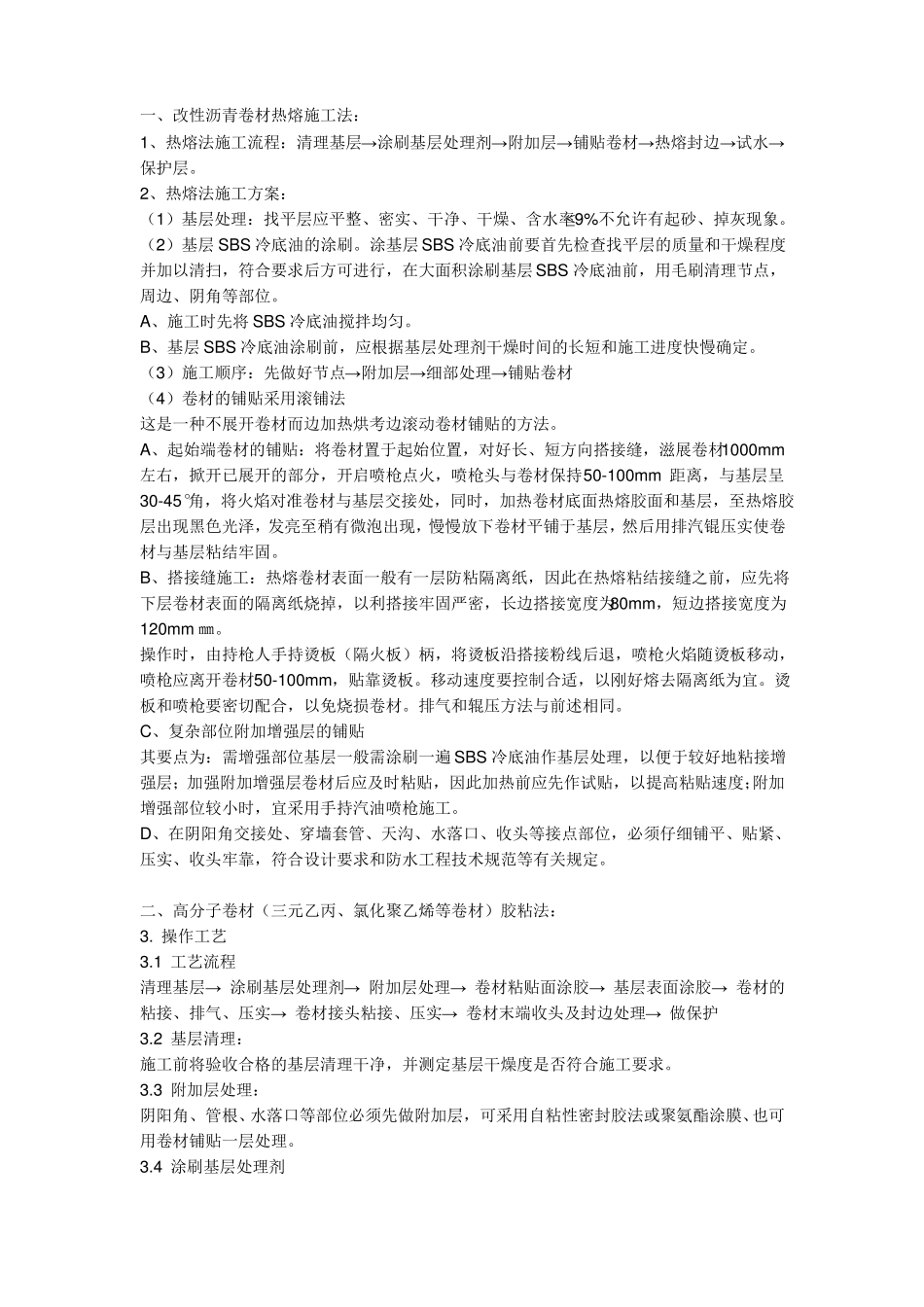

一、改性沥青卷材热熔施工法：1、热熔法施工流程：清理基层→涂刷基层处理剂→附加层→铺贴卷材→热熔封边→试水→保护层。2、热熔法施工方案：（1）基层处理：找平层应平整、密实、干净、干燥、含水率≤9%不允许有起砂、掉灰现象。（2）基层SBS冷底油的涂刷。涂基层SBS冷底油前要首先检查找平层的质量和干燥程度并加以清扫，符合要求后方可进行，在大面积涂刷基层SBS冷底油前，用毛刷清理节点，周边、阴角等部位。A、施工时先将SBS冷底油搅拌均匀。B、基层SBS冷底油涂刷前，应根据基层处理剂干燥时间的长短和施工进度快慢确定。（3）施工顺序：先做好节点→附加层→细部处理→铺贴卷材（4）卷材的铺贴采用滚铺法这是一种不展开卷材而边加热烘考边滚动卷材铺贴的方法。A、起始端卷材的铺贴：将卷材置于起始位置，对好长、短方向搭接缝，滋展卷材1000mm左右，掀开已展开的部分，开启喷枪点火，喷枪头与卷材保持50-100mm距离，与基层呈30-45°角，将火焰对准卷材与基层交接处，同时，加热卷材底面热熔胶面和基层，至热熔胶层出现黑色光泽，发亮至稍有微泡出现，慢慢放下卷材平铺于基层，然后用排汽锟压实使卷材与基层粘结牢固。B、搭接缝施工：热熔卷材表面一般有一层防粘隔离纸，因此在热熔粘结接缝之前，应先将下层卷材表面的隔离纸烧掉，以利搭接牢固严密，长边搭接宽度为80mm，短边搭接宽度为120mm㎜。操作时，由持枪人手持烫板（隔火板）柄，将烫板沿搭接粉线后退，喷枪火焰随烫板移动，喷枪应离开卷材50-100mm，贴靠烫板。移动速度要控制合适，以刚好熔去隔离纸为宜。烫板和喷枪要密切配合，以免烧损卷材。排气和辊压方法与前述相同。C、复杂部位附加增强层的铺贴其要点为：需增强部位基层一般需涂刷一遍SBS冷底油作基层处理，以便于较好地粘接增强层；加强附加增强层卷材后应及时粘贴，因此加热前应先作试贴，以提高粘贴速度；附加增强部位较小时，宜采用手持汽油喷枪施工。D、在阴阳角交接处、穿墙套管、天沟、水落口、收头等接点部位，必须仔细铺平、贴紧、压实、收头牢靠，符合设计要求和防水工程技术规范等有关规定。二、高分子卷材（三元乙丙、氯化聚乙烯等卷材）胶粘法：3.操作工艺3.1工艺流程清理基层→涂刷基层处理剂→附加层处理→卷材粘贴面涂胶→基层表面涂胶→卷材的粘接、排气、压实→卷材接头粘接、压实→卷材末端收头及封边处理→做保护3.2基层清理：施工前将验收合格的基层清理干净，并测定基层干燥度是否符合施工要求。3.3附加层处理：阴阳角、管根、水落口等部位必须先做附加层，可采用自粘性密封胶法或聚氨酯涂膜、也可用卷材铺贴一层处理。3.4涂刷基层处理剂1)聚氨酯底胶的配制：聚氨酯材料按甲：乙=1:3（重量比）的比例配合，搅拌均匀即可进行涂布施工。2)涂刷聚氨酯底胶：在大面积涂刷施工前，用油漆刷蘸底胶在阴角、管根、水落口等复杂部位均匀涂刷一遍。用长把滚刷在大面积部位涂刷。涂刷底胶时不得露白见底，厚度均匀一致。待底胶完全干燥后再进行下道工序施工。注:如基层已做过一层聚氨酯防水层,则无须再涂刷基层处理剂,即可进行下一道工序.3.5定位、弹线：按设计要求及卷材铺贴方向、搭接宽度放线定位，并在基层弹上粉线。3.6平铺法大面积铺贴卷材1)将卷材拆去包装纸后开卷铺在基层上并对准粉线。2)宜先铺离上料点远处，后铺近处。3)卷材与基层表面涂刷胶粘剂：A.满粘法：将卷材铺展在干净的基层上，将卷材沿1/2幅宽对折，用长把滚刷蘸基层胶粘剂滚涂卷材粘结面与基层表面。应留出搭接部位不涂胶，长短边部位空出80mm，作搭接用。B.条粘法：将试铺好的卷材在1/3幅宽沿长边对折，用油刷沿长向分别往卷材、基层表面均匀涂刷胶粘剂，呈长条形，宽度为150mm。注意：涂刷胶粘剂时，不得涂刷得太薄而露底，也不得涂刷过多而产生聚胶，还要注意预留出卷材短边80mm宽的搭接位。由于胶粘剂一般都较稠，因此，涂刷卷材表面时要稍用力，但涂刷基层时则应较轻，以免“咬起”底胶，切忌在同一地方来回涂刷。4）卷材涂胶后静置干燥10～20min，当指触不粘手时，将卷材长边对准粉线铺贴，注意不要将卷材拉得过紧。按上述方法粘贴另一边卷材。3.7滚铺法大面积铺贴卷...
