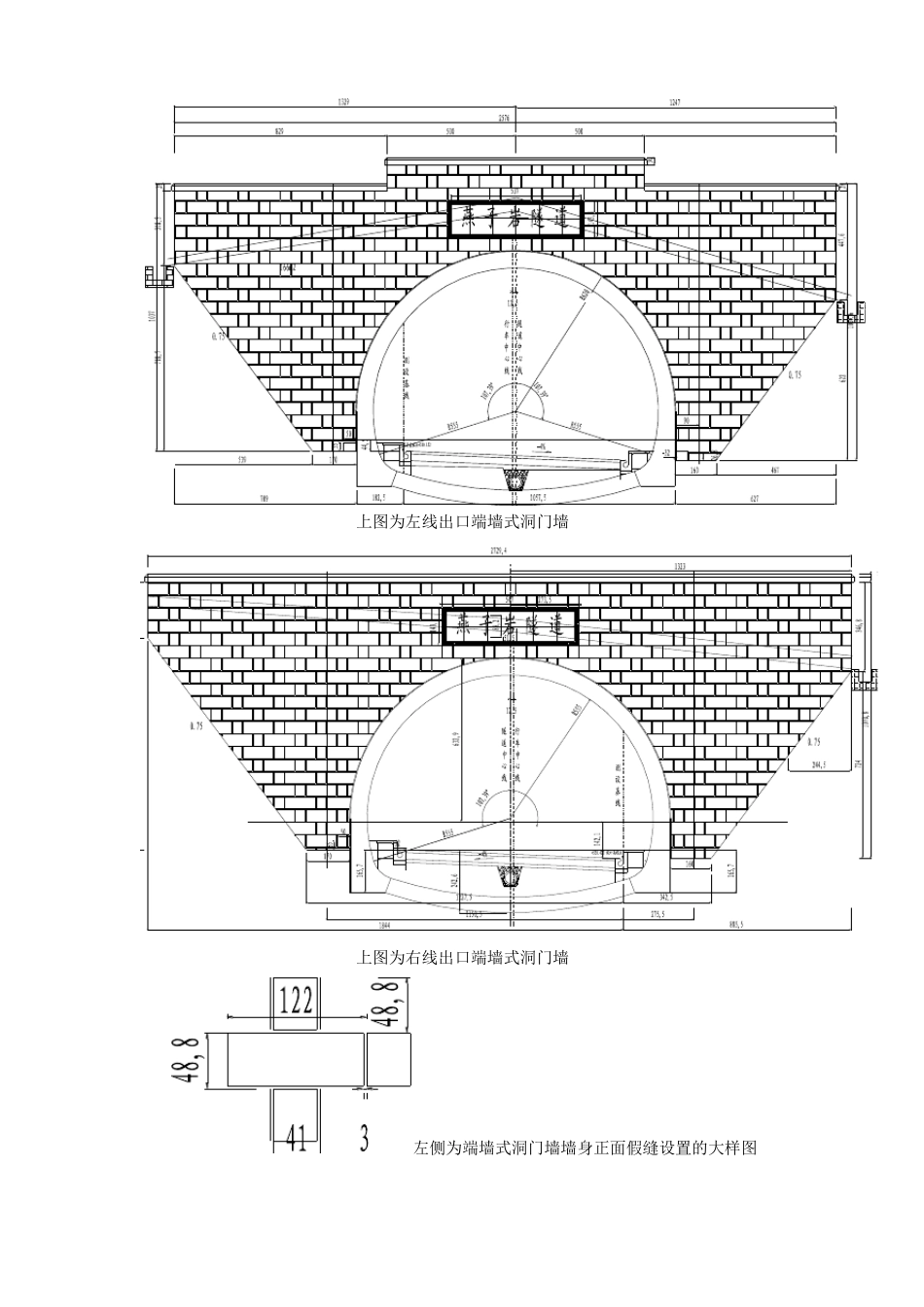

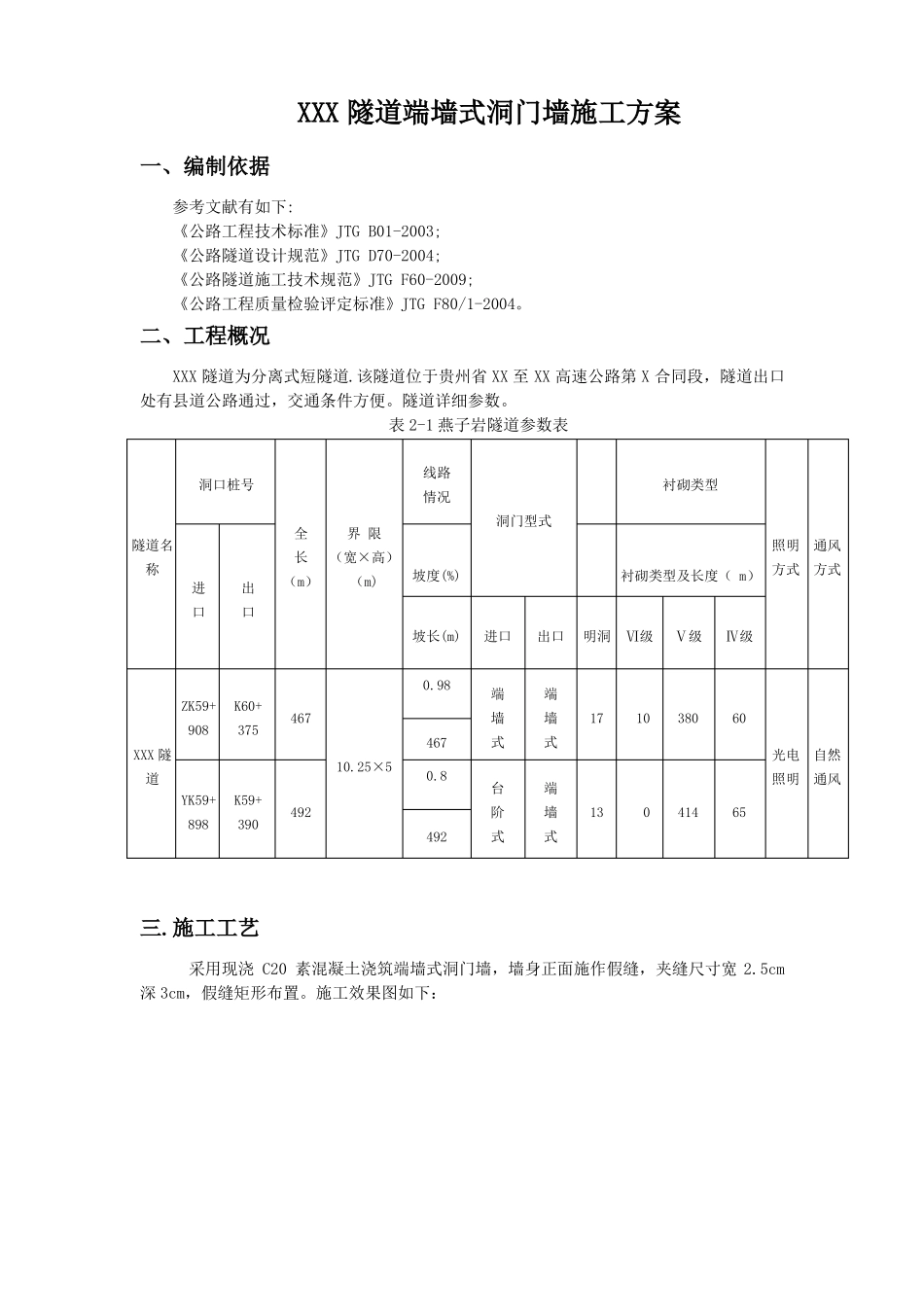

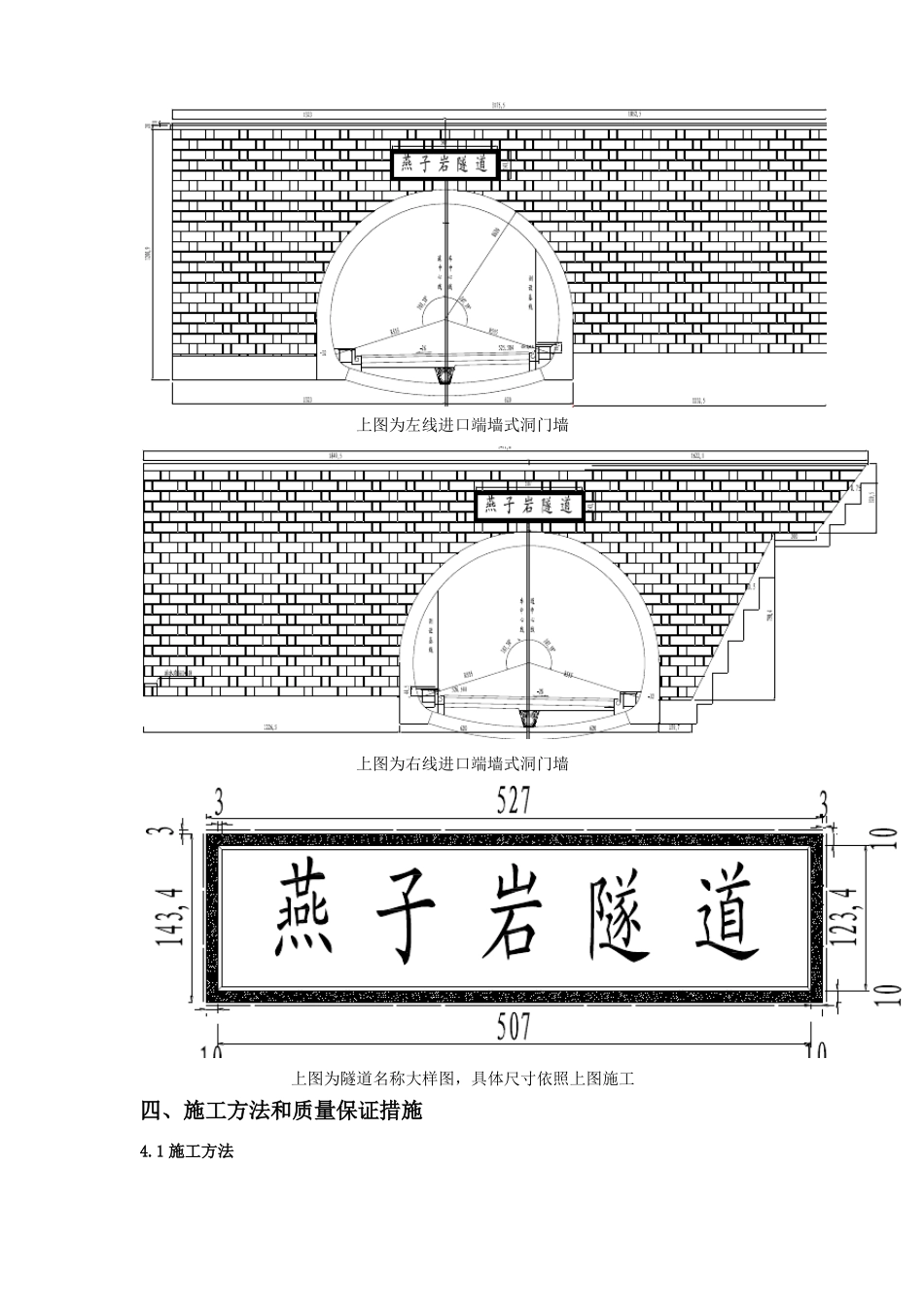

XXX隧道端墙式洞门墙施工方案一、编制依据参考文献有如下:《公路工程技术标准》JTGB01-2003;《公路隧道设计规范》JTGD70-2004;《公路隧道施工技术规范》JTGF60-2009;《公路工程质量检验评定标准》JTGF80/1-2004。二、工程概况XXX隧道为分离式短隧道.该隧道位于贵州省XX至XX高速公路第X合同段,隧道出口处有县道公路通过,交通条件方便。隧道详细参数。表2-1燕子岩隧道参数表线路情况全长界限洞门型式照明通风衬砌类型及长度(m)方式方式洞口桩号衬砌类型隧道名称进口出口(宽×高)坡度(%)(m)(m)坡长(m)0.98ZK59+908XXX隧道YK59+898K59+390492K60+37546710.25×54670.8492进口出口明洞Ⅵ级Ⅴ级Ⅳ级端墙式台阶式端墙式端墙式13041465171038060光电自然照明通风三.施工工艺采用现浇C20素混凝土浇筑端墙式洞门墙,墙身正面施作假缝,夹缝尺寸宽2.5cm深3cm,假缝矩形布置。施工效果图如下:上图为左线出口端墙式洞门墙上图为右线出口端墙式洞门墙左侧为端墙式洞门墙墙身正面假缝设置的大样图上图为左线进口端墙式洞门墙上图为右线进口端墙式洞门墙上图为隧道名称大样图,具体尺寸依照上图施工四、施工方法和质量保证措施4.1施工方法墙底基础放样----墙底基础开挖----墙体基础承载力检验----墙体基础浇筑C20素混凝土----墙身放样----墙身内外模板安装----墙身外模假缝木条安装----墙身内外模板加固----墙身浇筑C20素混凝土----墙身内外模板拆除----墙身混凝土修饰和养生墙底基础放样:严格按照设计图纸放样,特别是深度,放样准确。墙底基础开挖:采用挖掘机开挖,周边需人工修挖至设计的长宽高尺寸后,测量监理来验收。墙体基础承载力检验:开挖完后需对地基承载力检验,要求其地基承载力≥300kPa。基础浇筑C20素混凝土:采用挖掘及浇筑C20素混凝土,插入式振动棒振动至无气泡上浮。墙身放样:严格按施工图纸放样,需测量监理验收。墙身内外模板安装:采用1.8cm的红模板外加白色光滑的薄底板进行模板安装。墙身外模假缝木条安装:木条采用宽2.5cm,厚3cm的直木条,矩形钉在外模内侧。墙身内外模板加固:采用拉杆对立,下拉上顶,两端对拉或下拉,红模板外用方木竖向30cm背起,外加2组双排钢管横向背起。墙身浇筑C20素混凝土:一般采用对称浇筑,浇筑一层振动一层,振动至无气泡上浮为止。墙身混凝土修饰和养生:假缝边角有破损需掺加白水泥及时修饰,混凝土表面洒水或覆盖养护。4.2质量保证措施项次12检查项目混凝土或砂浆强度(MPa)浆砌平面位置(mm)混凝土浆砌混凝土混凝土砌石规定值或允许偏差在合格标准内5030±20±101020±30不小于图纸规定0.50.33顶面高程(mm)4表面平整度(mm)567基础底面高程(mm)断面尺寸(mm)墙面坡度浆砌混凝土五、人员机械配置5.1、人员安排:人员分工职责表详见表5-1序号1234567姓名XXXXXXXXXXXXXXXXXXXX职务项目总工项目生产副经理技术负责人施工现场负责人质检员技术员测量员备注负责施工方案负责生产负责技术工作负责现场施工负责质量技术工作负责测量工作负责测量工作89101112XXXXXXXXXXXXX试验员资料员安全员总带班电工班长现场试验负责测量和质检资料的整理负责现场安全工作负责隧道所有工序交接负责隧道所有电路5.2、设备到位情况:机械设备到位情况一览表详见表5-2序号123456设备名称挖掘机自卸车侧翻装载机砼拌合机砼输送泵砼运输罐车型号规格卡特320D斯太尔柳工ZL50CJS-500HBT60A大地KHI250-147发电机SC-248910电焊机Ф6-12型钢筋调直机钢筋切断机BX6-415台台台10112010.92010.92010.9台22010.9单位台台台台台台数量121311进场日期2010.92010.92010.92010.92010.92010.9备注六、施工进度安排计划2011年11月24日开始施工到2012年2月5日施工完4个端墙式洞门墙。七、质量保证体系和措施7.1、建立健全质量管理机构项目经理部成立以项目经理为组长,总工程师为副组长,各业务部门和各施工队主要负责人参加的质量管理领导小组,下设质量安全部负责日常工作。项目经理部实行三级质量管理体系。在施工过程中自下而上按照“跟踪检查”,“复检”,“抽检”三个检测环节分别实施检测任务,认真接受建设单位质量监督和监理单位的监理,接受政府质量监督部门...
