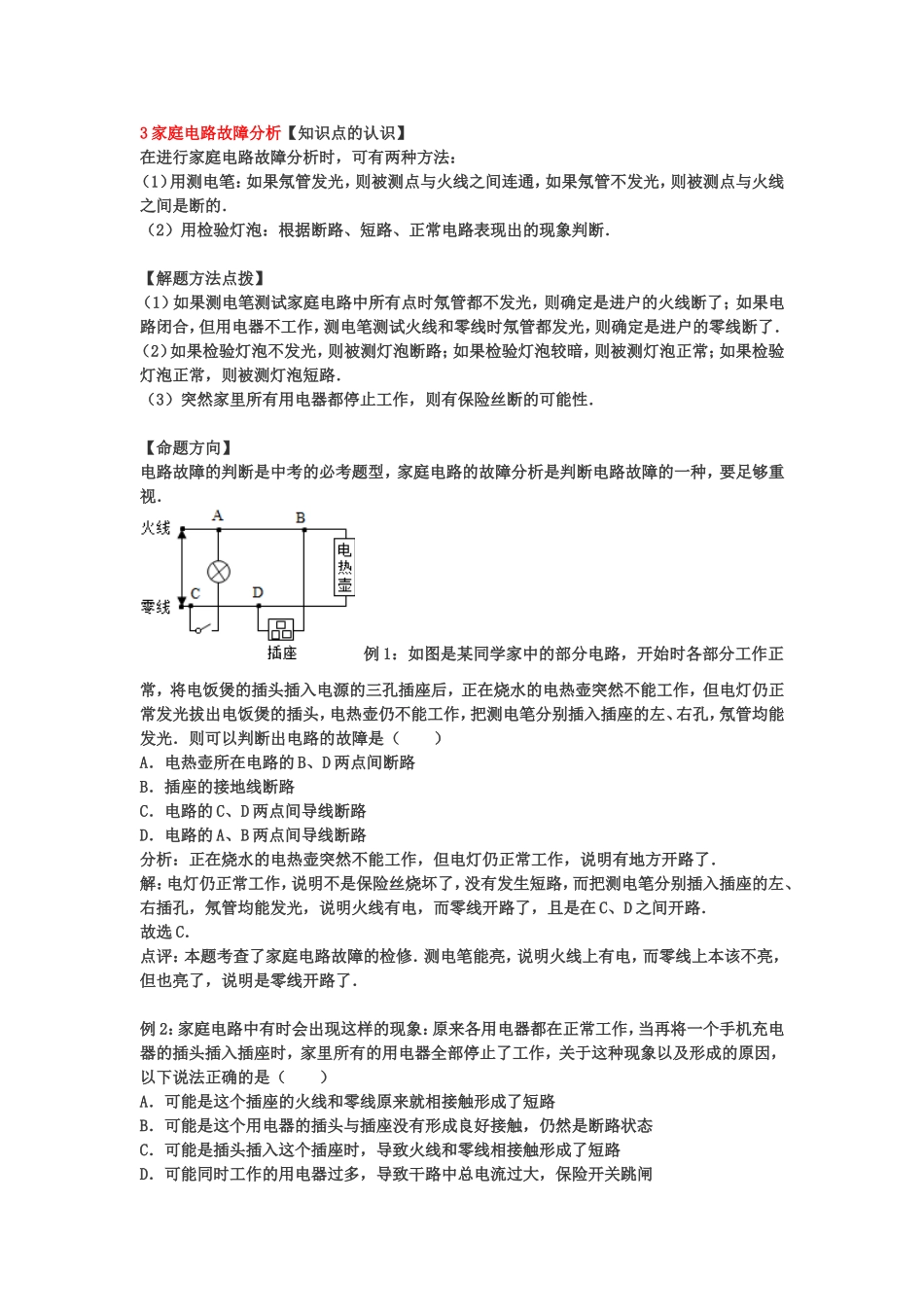

3家庭电路故障分析【知识点的认识】在进行家庭电路故障分析时，可有两种方法：（1）用测电笔：如果氖管发光，则被测点与火线之间连通，如果氖管不发光，则被测点与火线之间是断的．（2）用检验灯泡：根据断路、短路、正常电路表现出的现象判断．【解题方法点拨】（1）如果测电笔测试家庭电路中所有点时氖管都不发光，则确定是进户的火线断了；如果电路闭合，但用电器不工作，测电笔测试火线和零线时氖管都发光，则确定是进户的零线断了．（2）如果检验灯泡不发光，则被测灯泡断路；如果检验灯泡较暗，则被测灯泡正常；如果检验灯泡正常，则被测灯泡短路．（3）突然家里所有用电器都停止工作，则有保险丝断的可能性．【命题方向】电路故障的判断是中考的必考题型，家庭电路的故障分析是判断电路故障的一种，要足够重视．例1：如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（）A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．电路的C、D两点间导线断路D．电路的A、B两点间导线断路分析：正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明有地方开路了．解：电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线有电，而零线开路了，且是在C、D之间开路．故选C．点评：本题考查了家庭电路故障的检修．测电笔能亮，说明火线上有电，而零线上本该不亮，但也亮了，说明是零线开路了．例2：家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（）A．可能是这个插座的火线和零线原来就相接触形成了短路B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态C．可能是插头插入这个插座时，导致火线和零线相接触形成了短路D．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸分析：室内用电器全部停止工作，表明干路上的保险丝被熔断了，保险丝被熔断是由于电路中的电流过大．而产生电流过大的原因有两个：一是用电器的总功率过大，另一个是发生短路．由生活常识可知，手机充电器的功率比较小，因此造成保险丝熔断的原因不会是因干路的总功率过大．由手机充电器插头插入插座，闭合开关，室内用电器全部停止工作可知，是手机充电器的两个接头短路了．解：A、若是插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，室内用电器不会正常工作，所以选项A不正确；B、若是用电器的插头与插座断路状态，则用电器不工作，不会影响室内其它用电器，所以选项B不正确；C、若是插头插入这个插座时，导致火线和零线相接触形成了短路，室内所有的用电器全部停止了工作，若不及时断电会发生火灾，所以选项C正确；D、手机充电器的功率很小，使用后不会导致干路中总电流过大，保险开关跳闸，所以选项D不正确．故选C．点评：本题考查对家庭电路故障的分析判断能力，要结合家庭电路的特点熟练掌握．真题训练
