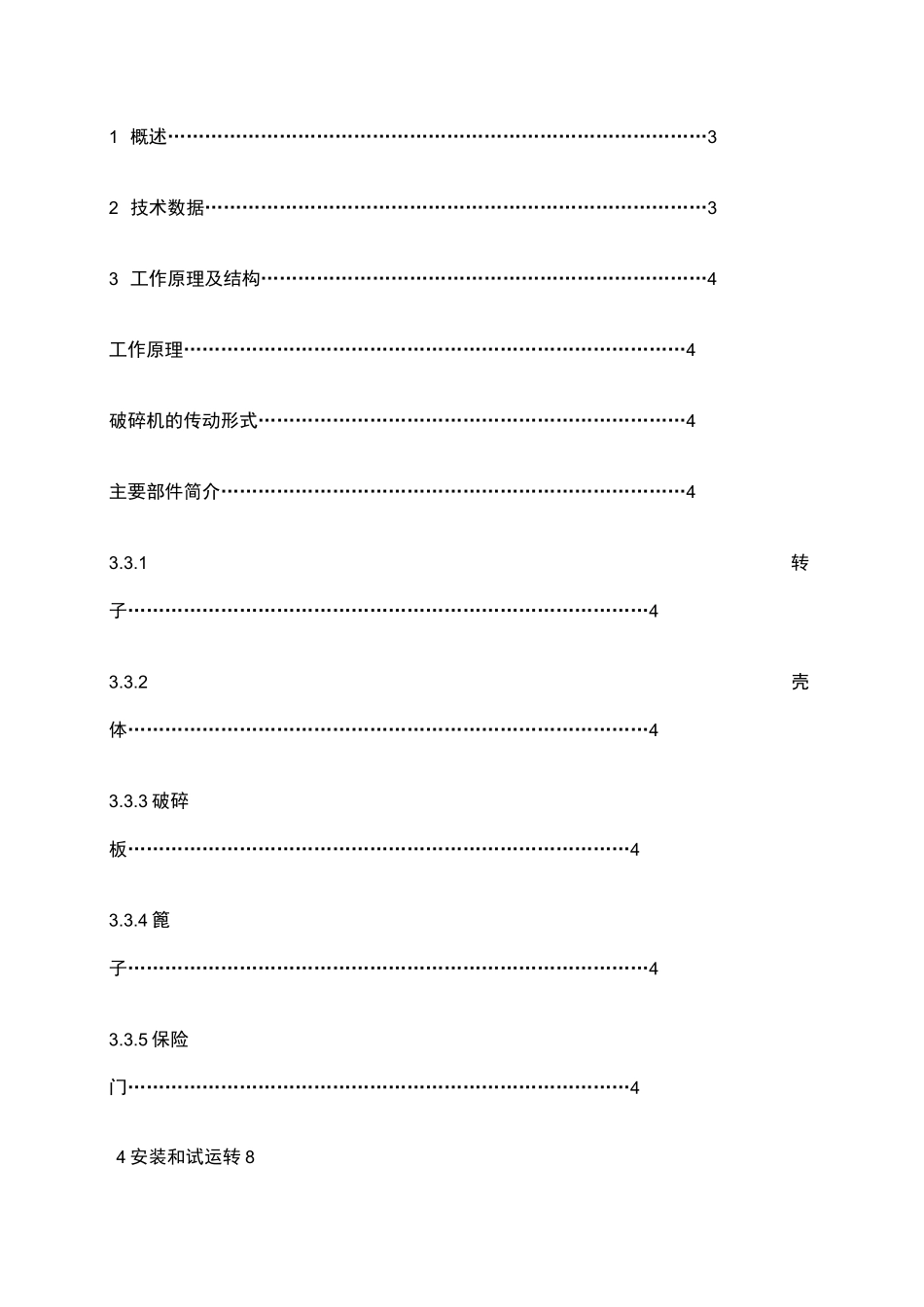

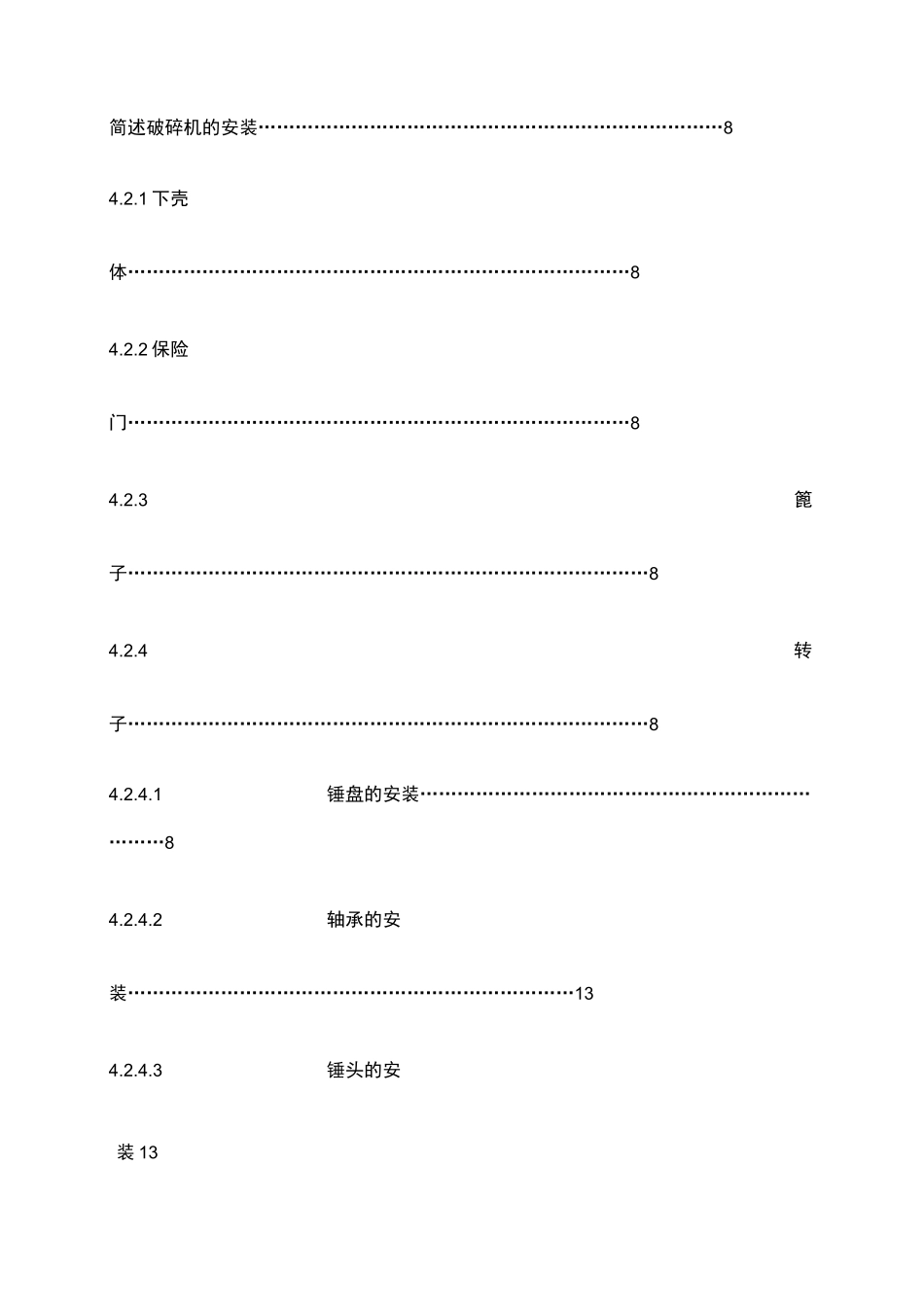

PCF2022单段锤式破碎机4安装和试运转81概述……………………………………………………………………………32技术数据………………………………………………………………………33工作原理及结构………………………………………………………………4工作原理………………………………………………………………………4破碎机的传动形式……………………………………………………………4主要部件简介…………………………………………………………………43.3.1转子…………………………………………………………………………43.3.2壳体…………………………………………………………………………43.3.3破碎板………………………………………………………………………43.3.4篦子…………………………………………………………………………43.3.5保险门………………………………………………………………………4装13简述破碎机的安装…………………………………………………………………84.2.1下壳体………………………………………………………………………84.2.2保险门………………………………………………………………………84.2.3篦子…………………………………………………………………………84.2.4转子…………………………………………………………………………84.2.4.1锤盘的安装………………………………………………………………84.2.4.2轴承的安装………………………………………………………………134.2.4.3锤头的安装13装………………………………………………………………134.2.4.4飞轮和皮带轮的安4.2.4.5转子的安注意点171润滑特别提醒：锤盘外圆堆焊有耐磨层，使用过程中应经常检查，在耐磨层磨损将近锤盘母材时，应及时补焊耐磨材料。否则，将会缩短转子的使用寿命，甚至报废。1.概述PCF2022单段锤式破碎机，用于破碎一般中等硬度矿石，如石灰石、砂岩、页岩、石膏、煤和其它中等硬度脆性材料。其抗压强度可达200Mpa,由于本机具有入料粒度大，破碎比大等特点，可将原矿石一次破碎到符合产品要求的粒度，使过去需要的多段破碎生产系统简化为一段破碎。这样可同时减少投资和运转费用。对破碎生产线来说，只要被破碎矿石的物理性质适合，选用这种机型的破碎机是最经济的，因为它投资少，操作维修方便，并能改善劳动强度。有些单级锤式破碎机，在雨季运行时很容易被潮湿的泥土所填塞。而具有特殊结构的PCF破碎机就可减少被填塞的可能，且不慎混入机内杂物如：钎子、钻头、铁锤等能通过安全装置自动地被排出机外，而不致引起严重损电动机型号：YRKK560-6坏。这种特别设计的腔型和转子结构，可使锤头的动能最有利地用于破碎矿石，使载荷平稳，电耗低，并能延长破碎机易磨损部件的寿命。各种机型的锤式破碎机，通常在喂料全宽度正面情况下才能发挥其正常作用。物料由悬挂于破碎机转子上并高速旋转的锤头破碎。进机矿石的块度不同，所需消耗的能量也不同，为保持所需能量与供给能量之间的平衡，给料机的速度必须根据破碎机主电机的负荷状态而进行调节，如果电机所受负荷超过某值，给料机就会停止供料直至载荷恢复至正常状态。2.技术数据破碎机型号：PCF2022最大进料粒度：石灰石及类似物料，1500X1100X1100mm进料口尺寸：2320X1800mm转子的回转速度：300r/min出料粒度：W75mm占90%生产能力：600-800t/h电动机功率：800KW本机主要由转子、壳体、破碎板、篦子、保险门和驱动部分等组成。（见图2破碎机简图）3.3.1转子转子是破碎机的核心部件，它由锤盘、端盘、锤头、锤轴、主轴、皮带轮、轴承和轴承座等组成。转子主轴采用优质合金钢为材料，端盘和锤盘分别套装在主轴上，两端盘面用卡箍固定，端盘和锤盘有弹簧销贯通紧固。双列向心球面滚子轴承能够承受很大的冲击载荷和大跨度安装。皮带轮安装于轴端，锤头悬挂于锤盘之间，是全回转型的，当锤头遇到大块矿石不能一击而碎时，它能完全退避到锤盘之中，并确保转子运转平稳。（见图3转子）锤头，由锰合金钢制成，锤头冲击面堆焊耐磨合金材料，具有高耐磨性和抗冲击能力，当它的一边磨损之后，可以换边使用。端、锤盘边缘堆焊耐磨合...
