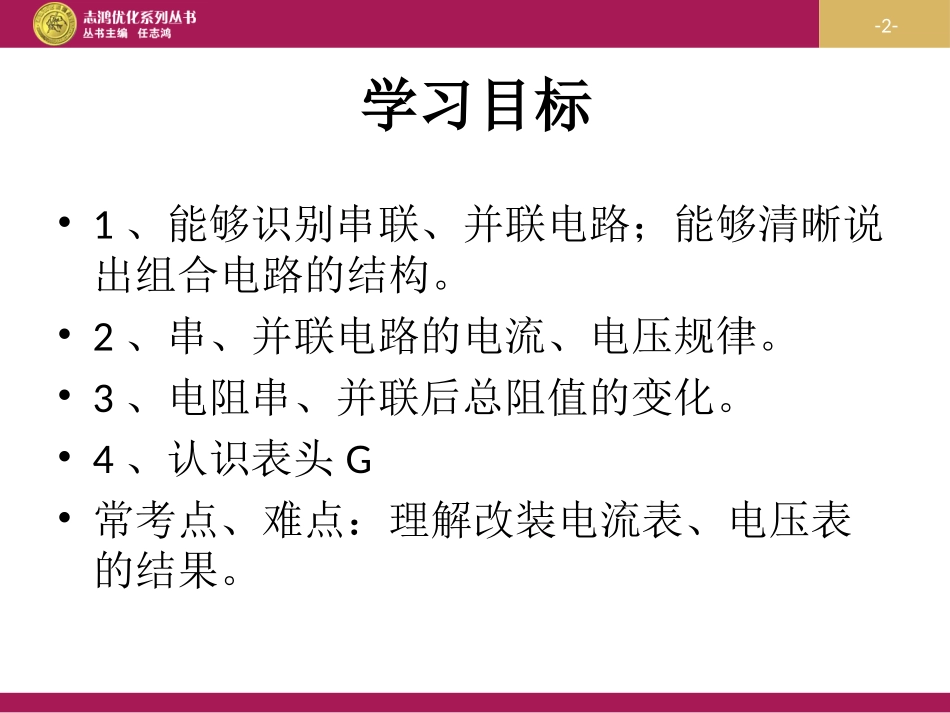

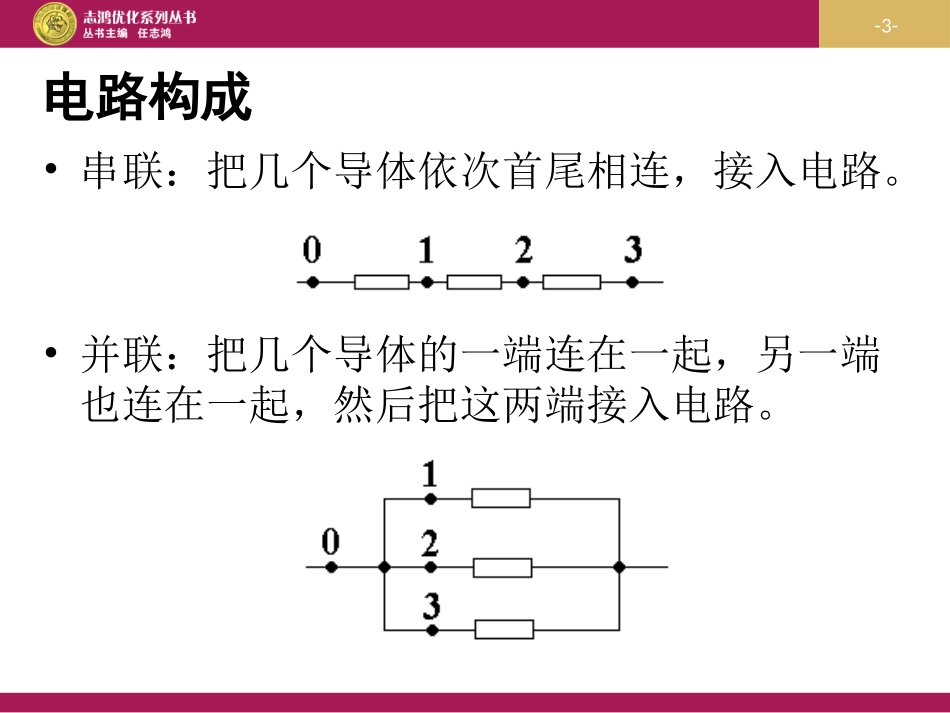

4串联电路和并联电路-2-学习目标•1、能够识别串联、并联电路；能够清晰说出组合电路的结构。•2、串、并联电路的电流、电压规律。•3、电阻串、并联后总阻值的变化。•4、认识表头G•常考点、难点：理解改装电流表、电压表的结果。-3-电路构成•串联：把几个导体依次首尾相连，接入电路。•并联：把几个导体的一端连在一起，另一端也连在一起，然后把这两端接入电路。-4-一、串并联电路的电流•1、串联电路：I0=I1=I2=I3=…•2、并联电路：I0=I1+I2+I3+…-5-二、串并联电路的电压•1、串联电路：U0=U1+U2+U3+…•2、并联电路：U0=U1=U2=U3=…-6-三、串并联电路的电阻•1、串联电路：R串=R1+R2+R3+…•2、并联电路：若两个电阻并联：2121并RRRRR-7-试证明以下几个结论成立：•1、电阻越串越大，越并越小。•2、并联后的阻值一定小于并联前各个电阻的阻值。•3、当R1=R2=R3=…Rn=R时，R并=R/n•4、混联电路中，任意一个电阻增大，总阻值一定增大；任意一个电阻减小，总阻值一定减小。-8-认识表头G：1、表头量程很小，有内阻：RG2、表盘刻度均匀分布3、工作原理：有电流通过，才会引起指针偏转，才会有示数4、满偏电流IG：指针偏转到最大刻度时通过电表表头的实际电流5、满偏电压UG：表头通过满偏电流时两端所加的电压，Ug=Ig·Rg6、无论表头怎么改装，表头的内阻和它的满偏电流、满偏电压是不变的。-9-1、电流表改装成电压表思考：（1）电流表在指示一定的电流值时，它两端是否也有一定的电压？如何显示两端的电压值？（2）初中我们学过，电流表和电压表的内阻是否有区别？（3）如何使电流表通过的电流不变，而使它可以显示更大的电压呢？如图，小量程电流表的量程为3mA，内阻为1Ω，则当电流表指针指向表盘1/3处时，其两端的电压为多少？当电流表满偏时，其两端的电压为多少？四、电压表和电流表-10-电流表改装成电压表的方法：串联一个大电阻——分压电阻例1有一个电流表G，内阻Rg=10Ω，满偏电流Ig=3mA。要把它改装为量程为0～3V的电压表，要串联多大的电阻？改装后的电压表内阻多大？-11-2、小量程电流表改装成大量程电流表思考：（1）要使原来满偏电流IG为0.6A的电流表，能测量3A的电流，是否意味着该电流表需要通过3A的电流？（2）如何使改装后的整体能通过大电流而不会烧坏原来的电流表头？小量程电流表改装成大量程电流表的方法：并联一个小电阻——分流电阻-12-例2有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把把它改装为量程为0～0.6A的电流表，要并联多大的电阻？改装后的电流表内阻多大？注意：（1）改装没有改变原有表头的内阻和满偏电流、满偏电压（2）改装是运用分压、分流原理，通过串、并联电阻，将“多余”的电流或电压分担，从而可以使改装后的整体，允许通过的最大电流或电压发生变化（3）由于表盘是均匀分布的，因此只要确定了新的满偏值，等分后就能重新标注表盘刻度，从指针的偏转读出相应的电流或电压值-13-课堂小结：回顾今节任务，你都掌握了吗？•1、能够识别串联、并联电路；能够清晰说出组合电路的结构。•2、串、并联电路的电流、电压规律。•3、电阻串、并联后总阻值的变化。•4、认识表头G•常考点、难点：理解改装电流表、电压表的结果。
