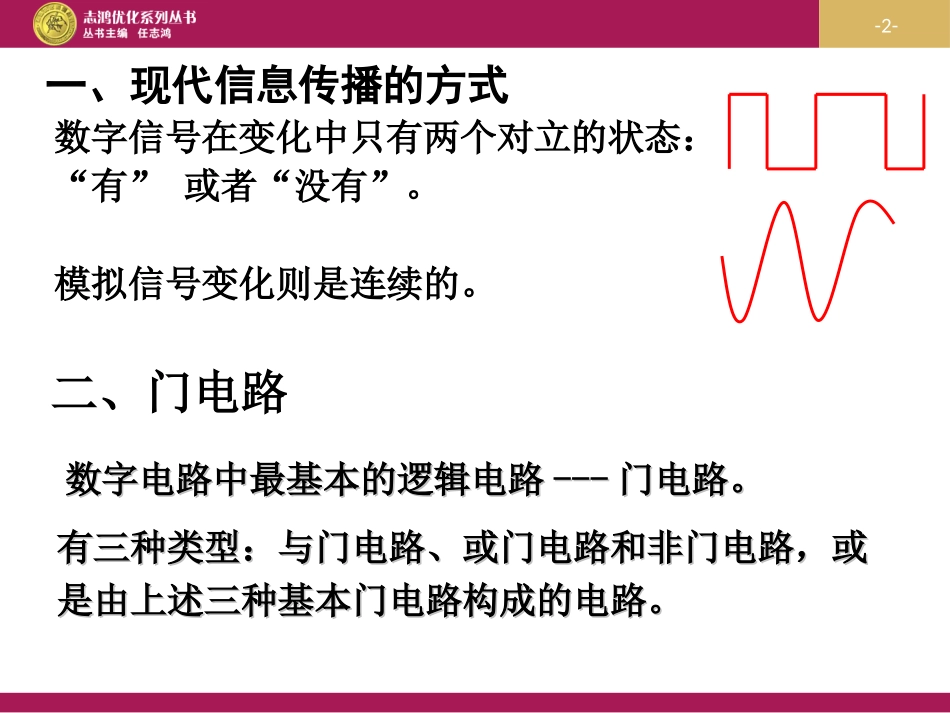

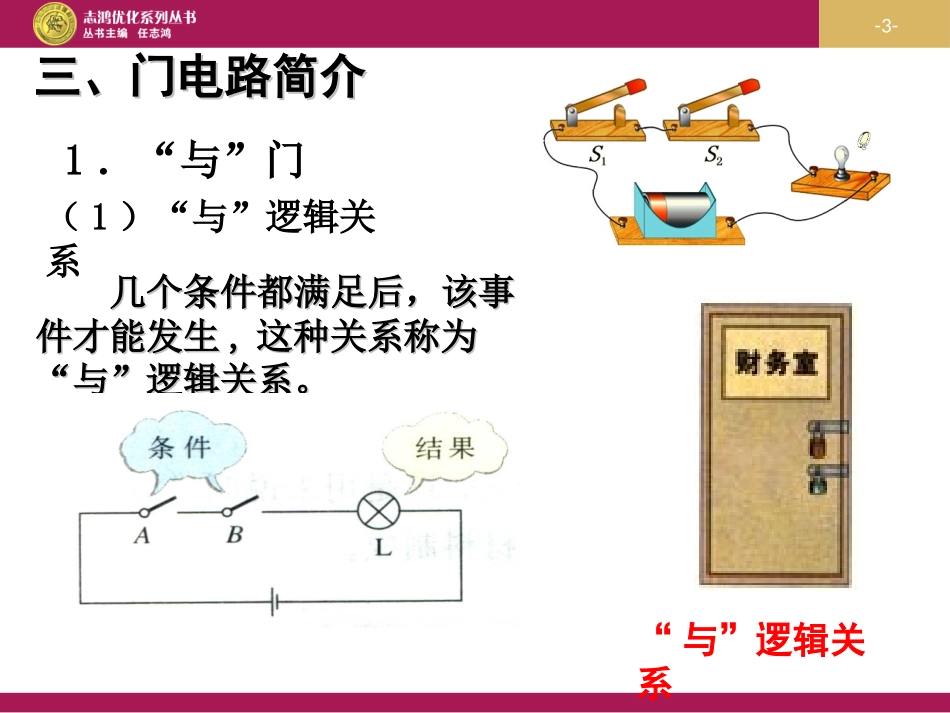

11简单的逻辑电路-2-一、现代信息传播的方式数字信号在变化中只有两个对立的状态：“有”或者“没有”。模拟信号变化则是连续的。数字电路中最基本的逻辑电路数字电路中最基本的逻辑电路------门电路。门电路。二、门电路有三种类型：与门电路、或门电路和非门电路，或有三种类型：与门电路、或门电路和非门电路，或是由上述三种基本门电路构成的电路。是由上述三种基本门电路构成的电路。-3-三、门电路简介三、门电路简介1．“与”门（1）“与”逻辑关系几个条件都满足后，该事几个条件都满足后，该事件才能发生件才能发生,,这种关系称为这种关系称为“与”逻辑关系。“与”逻辑关系。“与”逻辑关系-4-具有“与”逻辑关系的电路称为“与”门电路简称“与”门条件条件结果结果AABBLL断断断断熄熄断断通通熄熄通通断断熄熄通通通通亮亮输入输入输出输出AABBYY000000001100110000111111开关接通定义为开关接通定义为11，断开定义为，断开定义为00，灯泡亮为，灯泡亮为11，熄为，熄为00符号AYB&真值表波形图全高出高,见低出低(全1出1,见0出0)-5-2．“或”门（1）“或”逻辑关系几个条件中，只要有一个条件得到满足，某事件就会发生,这种关系称为“或”逻辑关系。。“或”逻辑关系202202-6-具有“或”逻辑关系的电路称为“或”门电路简称“或”门条件条件结果结果AABBLL断断断断熄熄断断通通亮亮通通断断亮亮通通通通亮亮输入输入输出输出AABBYY000000001111110011111111真值表波形图符号AYB≥1全低出低,见高出高(全0出0,见1出1)-7-3．“非”门（1）“非”逻辑关系输出状态和输入状态呈相反的逻辑关系,这种关系称为“非”逻辑关系。-8-具有“非”逻辑关系的电路称为“非”门电路,简称“非”门条件条件结果结果AALL断断亮亮通通熄熄输入输入输出输出AAYY00111100真值表波形图见高出低,见低出高(见1出0,见0出1)符号AY1-9-逻辑关系ABZ结果结果条件“与”逻辑关系结果“或”逻辑关系结果条件ABZA“非”逻辑关系结果Z条件输入输出ABY000010100111真值表输入输出AY0110与门或门非门输入输出ABY000011101111符号AY1AYB&AYB≥1-10-四、集成电路四、集成电路四个四个““与与””门集成电路的外引线门集成电路的外引线在显微镜下看到在显微镜下看到的一个芯片的局的一个芯片的局部部集成块集成块六个“非”门集成电路的外引线六个“非”门集成电路的外引线
