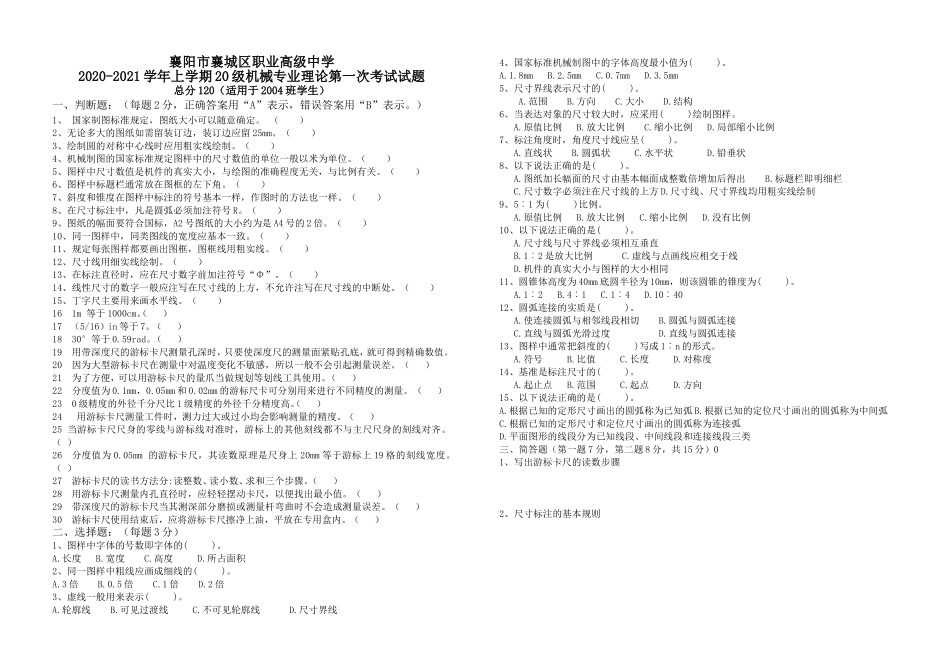

襄阳市襄城区职业高级中学2020-2021学年上学期20级机械专业理论第一次考试试题总分120（适用于2004班学生）一、判断题：（每题2分，正确答案用“A”表示，错误答案用“B”表示。）1、国家制图标准规定，图纸大小可以随意确定。（）2、无论多大的图纸如需留装订边，装订边应留25mm。（）3、绘制圆的对称中心线时应用粗实线绘制。（）4、机械制图的国家标准规定图样中的尺寸数值的单位一般以米为单位。（）5、图样中尺寸数值是机件的真实大小，与绘图的准确程度无关，与比例有关。（）6、图样中标题栏通常放在图框的左下角。（）7、斜度和锥度在图样中标注的符号基本一样，作图时的方法也一样。（）8、在尺寸标注中，凡是圆弧必须加注符号R。（）9、图纸的幅面要符合国标，A2号图纸的大小约为是A4号的2倍。（）10、同一图样中，同类图线的宽度应基本一致。（）11、规定每张图样都要画出图框，图框线用粗实线。（）12、尺寸线用细实线绘制。（）13、在标注直径时，应在尺寸数字前加注符号“Φ”。（）14、线性尺寸的数字一般应注写在尺寸线的上方，不允许注写在尺寸线的中断处。（）15、丁字尺主要用来画水平线。（）161m等于1000cm。（）17（5/16）in等于7。（）1830°等于0.59rad。（）19用带深度尺的游标卡尺测量孔深时，只要使深度尺的测量面紧贴孔底，就可得到精确数值。20因为大型游标卡尺在测量中对温度变化不敏感，所以一般不会引起测量误差。（）21为了方便，可以用游标卡尺的量爪当做规划等划线工具使用。（）22分度值为0.1mm，0.05mm和0.02mm的游标尺卡可分别用来进行不同精度的测量。（）230级精度的外径千分尺比1级精度的外径千分精度高。（）24用游标卡尺测量工件时，测力过大或过小均会影响测量的精度。（）25当游标卡尺尺身的零线与游标线对准时，游标上的其他刻线都不与主尺尺身的刻线对齐。（）26分度值为0.05mm的游标卡尺，其读数原理是尺身上20mm等于游标上19格的刻线宽度。（）27游标卡尺的读书方法分:读整数、读小数、求和三个步骤。（）28用游标卡尺测量内孔直径时，应轻轻摆动卡尺，以便找出最小值。（）29带深度尺的游标卡尺当其测深部分磨损或测量杆弯曲时不会造成测量误差。（）30游标卡尺使用结束后，应将游标卡尺擦净上油，平放在专用盒内。（）二、选择题：（每题3分）1、图样中字体的号数即字体的()。A.长度B.宽度C.高度D.所占面积2、同一图样中粗线应画成细线的()。A.3倍B.0.5倍C.1倍D.2倍3、虚线一般用来表示()。A.轮廓线B.可见过渡线C.不可见轮廓线D.尺寸界线4、国家标准机械制图中的字体高度最小值为()。A.1.8mmB.2.5mmC.0.7mmD.3.5mm5、尺寸界线表示尺寸的()。A.范围B.方向C.大小D.结构6、当表达对象的尺寸较大时，应采用()绘制图样。A.原值比例B.放大比例C.缩小比例D.局部缩小比例7、标注角度时，角度尺寸线应呈()。A.直线状B.圆弧状C.水平状D.铅垂状8、以下说法正确的是()。A.图纸加长幅面的尺寸由基本幅面成整数倍增加后得出B.标题栏即明细栏C.尺寸数字必须注在尺寸线的上方D.尺寸线、尺寸界线均用粗实线绘制9、5︰1为()比例。A.原值比例B.放大比例C.缩小比例D.没有比例10、以下说法正确的是()。A.尺寸线与尺寸界线必须相互垂直B.1︰2是放大比例C.虚线与点画线应相交于线D.机件的真实大小与图样的大小相同11、圆锥体高度为40mm底圆半径为10mm，则该圆锥的锥度为()。A.1︰2B.4︰1C.1︰4D.10︰4012、圆弧连接的实质是()。A.使连接圆弧与相邻线段相切B.圆弧与圆弧连接C.直线与圆弧光滑过度D.直线与圆弧连接13、图样中通常把斜度的()写成1︰n的形式。A.符号B.比值C.长度D.对称度14、基准是标注尺寸的()。A.起止点B.范围C.起点D.方向15、以下说法正确的是()。A.根据已知的定形尺寸画出的圆弧称为已知弧B.根据已知的定位尺寸画出的圆弧称为中间弧C.根据已知的定形尺寸和定位尺寸画出的圆弧称为连接弧D.平面图形的线段分为已知线段、中间线段和连接线段三类三、简答题（第一题7分，第二题8分，共15分）01、写出游标卡尺的读数步骤2、尺寸标注的基本规则
