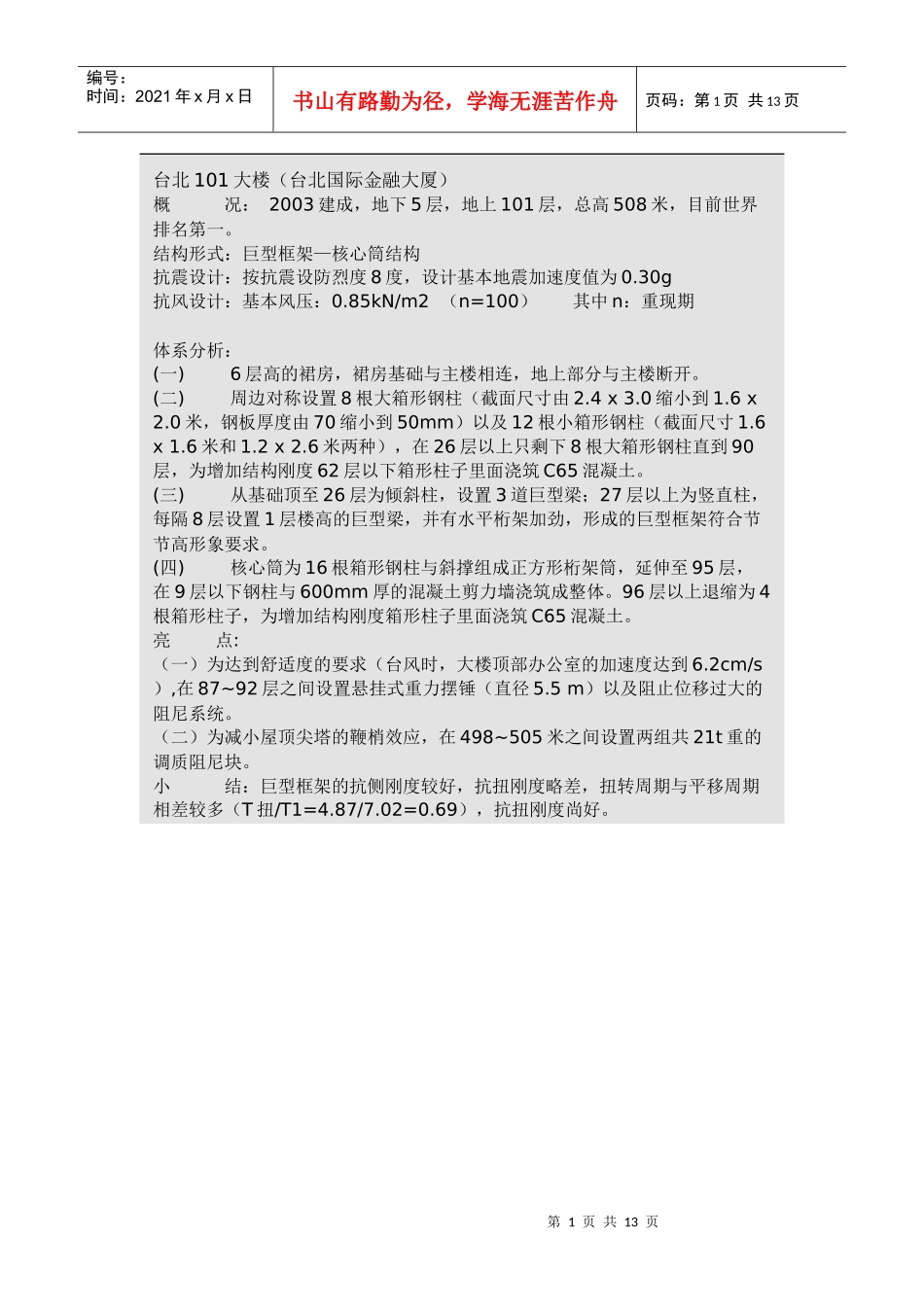

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页台北101大楼（台北国际金融大厦）概况：2003建成，地下5层，地上101层，总高508米，目前世界排名第一。结构形式：巨型框架—核心筒结构抗震设计：按抗震设防烈度8度，设计基本地震加速度值为0.30g抗风设计：基本风压：0.85kN/m2（n=100）其中n：重现期体系分析：(一)6层高的裙房，裙房基础与主楼相连，地上部分与主楼断开。(二)周边对称设置8根大箱形钢柱（截面尺寸由2.4x3.0缩小到1.6x2.0米，钢板厚度由70缩小到50mm）以及12根小箱形钢柱（截面尺寸1.6x1.6米和1.2x2.6米两种），在26层以上只剩下8根大箱形钢柱直到90层，为增加结构刚度62层以下箱形柱子里面浇筑C65混凝土。(三)从基础顶至26层为倾斜柱，设置3道巨型梁；27层以上为竖直柱，每隔8层设置1层楼高的巨型梁，并有水平桁架加劲，形成的巨型框架符合节节高形象要求。(四)核心筒为16根箱形钢柱与斜撑组成正方形桁架筒，延伸至95层，在9层以下钢柱与600mm厚的混凝土剪力墙浇筑成整体。96层以上退缩为4根箱形柱子，为增加结构刚度箱形柱子里面浇筑C65混凝土。亮点:（一）为达到舒适度的要求（台风时，大楼顶部办公室的加速度达到6.2cm/s）,在87~92层之间设置悬挂式重力摆锤（直径5.5m）以及阻止位移过大的阻尼系统。（二）为减小屋顶尖塔的鞭梢效应，在498~505米之间设置两组共21t重的调质阻尼块。小结：巨型框架的抗侧刚度较好，抗扭刚度略差，扭转周期与平移周期相差较多（T扭/T1=4.87/7.02=0.69），抗扭刚度尚好。第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页上海金茂大厦概况：位于上海浦东陆家嘴.1998年建成，地下3层，地上88层，总高421米。结构形式：钢框架-钢筋混凝土核心筒-钢伸臂结构,总高宽比为7抗震设计：按7度抗震设防体系分析：•外框架8个钢筋混凝土大柱子和钢筋混凝土核心筒组成抗侧力体系。8个钢筋混凝土大柱子除配置钢筋外，两侧还配置型钢骨架（型钢之间采用斜向加劲杆连接），含钢骨率仅为0.48%大大低于钢骨混凝土最低含钢骨率的要求，按第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页钢筋混凝土计算。外框架两端8个小钢柱，仅承受重力荷载和抗扭。核心筒为正八角形的钢筋混凝土筒。亮点：(一)在内筒和外侧大柱子之间设置3道伸臂桁架（2层高钢桁架）,位于24~26层、51~53层以及85~87层，87层以上设置空间钢桁架，一方面承受屋顶设备层的重力荷载，另一方面加强了85~87层的伸臂，保证核心筒和外柱共同工作，大大增加结构的刚度，减小了位移。（二）核心筒为正八角形的钢筋混凝土筒，在53层以上取消内筒中部内墙，上面成为大空间的中庭，核心筒的高宽比为12.4小结：设置伸臂桁架后，大大地减小了位移。[本帖最后由W1于2007-9-2513:28编辑]第7页共13页第6页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共13页第8页共13页第7页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共13页第9页共13页第8页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共13页深圳地王大厦概况：1996年建成以办公为主的超高层建筑。地上77层，地下3层。屋顶钢筋混凝土屋顶高度325米，钢结构桅杆高度384米。结构形式：框架—核心筒—伸臂结构混合结构横向高宽比8.75（325/37.14）纵向高宽比4.74（325/68.55）抗震设计：按7度抗震设防体系分析：•外框架中间16个矩形钢管柱组成矩形并作为抗侧力的主体部分，58层以下16个矩形钢管柱内部填充C45混凝土，设计时混凝土不计入承载力，按钢柱计算。•外框架两端10（5X2）个圆形钢管柱围成两个半圆形外框架，...
