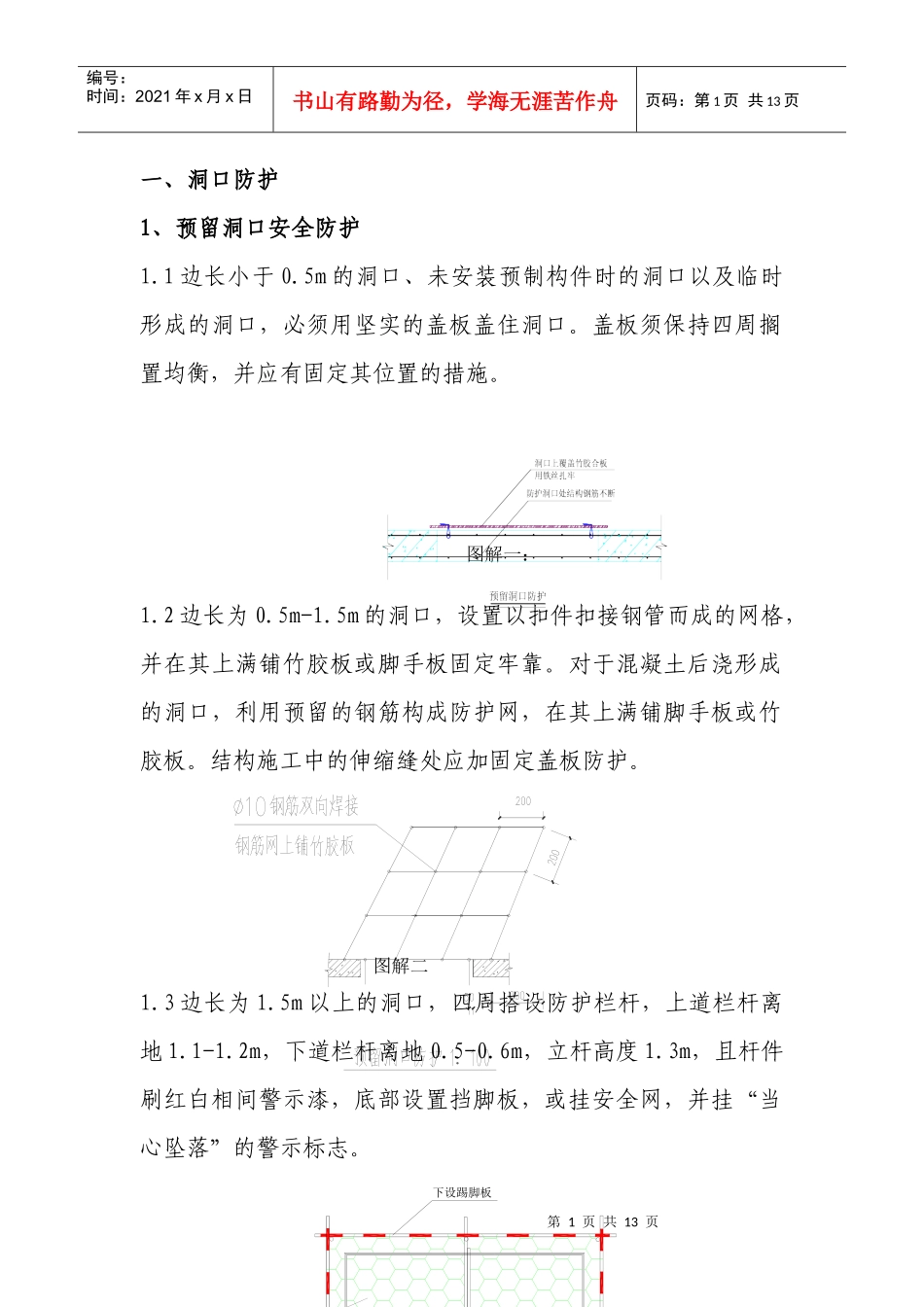

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页一、洞口防护1、预留洞口安全防护1.1边长小于0.5m的洞口、未安装预制构件时的洞口以及临时形成的洞口，必须用坚实的盖板盖住洞口。盖板须保持四周搁置均衡，并应有固定其位置的措施。图解一：1.2边长为0.5m-1.5m的洞口，设置以扣件扣接钢管而成的网格，并在其上满铺竹胶板或脚手板固定牢靠。对于混凝土后浇形成的洞口，利用预留的钢筋构成防护网，在其上满铺脚手板或竹胶板。结构施工中的伸缩缝处应加固定盖板防护。图解二1.3边长为1.5m以上的洞口，四周搭设防护栏杆，上道栏杆离地1.1-1.2m，下道栏杆离地0.5-0.6m，立杆高度1.3m，且杆件刷红白相间警示漆，底部设置挡脚板，或挂安全网，并挂“当心坠落”的警示标志。下设踢脚板横杆栏杆柱上杆下杆栏杆柱200200边长2000-4000的洞口安全平网安全网边绳应连续绑扎在扫地杆上踢脚板宽200，红白相间@150100200100100第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页图解三2.电梯井口安全防护2.1电梯门洞处，应用Ф14～Ф16钢筋制作栅栏门，并予以牢靠固定。栅门高度不低于1200mm，竖向钢筋间距不大于150mm。2.2电梯井内首层和首层以上每隔两层（不大于10m）支设一道水平安全网，网应封闭严密。网边与井壁周边间隙不得大于20mm，网底距下方物体（或横杆）不得小于3m。2.3施工层应搭设操作平台，并满铺跳板。2.4施工中，电梯井不得作为垂直运输通道和垃圾通道。预留洞口防护1:100第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页3.管道井口安全防护3.1管道井口必须设置固定式防护门或设置两道防护栏杆，固定式防护门应用Ф14～Ф16钢筋制作栅栏门，并予以牢靠固定。栅门高度不低于1200mm，竖向钢筋间距不大于150mm。3.2管道井内首层和首层以上每隔两层（不大于10m）支设一道水平安全网，网应封闭严密。网边与井壁周边间隙不得大于20mm，网底距下方物体（或横杆）不得小于3m。3.3施工层应搭设操作平台，并满铺跳板。3.4施工中，管道井不得作为垂直运输通道和垃圾通道。第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页4、通道口安全防护4.1建筑物出入口必须搭设宽于出入口的防护棚，棚顶应双层，交错、满铺不小于0.05m厚的脚手板，且棚顶立杆应高出顶棚0.6m，在顶棚超高部分两侧张挂密目式安全网，通道两侧用密目安全网封闭。4.2多层建筑物通道长度不小于3m，高层不小于6m，防护棚高度不低于3m。4.3物料提升机的进料口、外用电梯地面进料口以及其它需要搭设的位置应设置防护棚。安全第一预防为主安全通道第5页共13页第4页共13页横杆立杆注：基坑临边防护除用钢管作栏杆外还要用密目网或踢脚板(脚手板)做挡板。砼地基2000200020001200550550100200200编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页二、临边防护1.基坑临边安全防护1.1开挖槽、坑、沟深度超过2m的，必须在边沿处设立防护栏杆。基坑深度超过5m的，必须编制专项施工安全技术方案，经专家论证、审批后，方可由项目安全部门监督实施。1.2基坑临边采用钢管防护时，防护栏杆的高度不低于1.1m，基坑防护栏距坑边的距离大于0.5m。安全生产预防为主第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页1.3基坑临边采用钢板网做防护时，采用常规的菱形孔状的板网，分镀锌和涂塑两种。一般最普遍应用的钢板网的材质为低碳钢板，固定钢板网用∠15*30*3的角钢。2楼层、阳台、平台临边安全防护2.1凡坠落高度在2m以上（含2m）,临边无防护设施的楼层、阳台平台，必须设置临边防护设施。2.2防护采用钢管扣件搭设，钢管横杆和栏杆柱均采用φ48*3.5mm的管材，上道栏杆离地1.0--1.2m，下道栏杆离地0.5--0.6m，立杆高度1.3m，立杆间距2m。2.3钢管表面涂刷红白相间的警示漆，栏杆内侧张挂“当心坠落”的安全警示标志。2.4防护栏杆必须自上而下用安全立网封闭，或在栏杆下边设置严密固...
