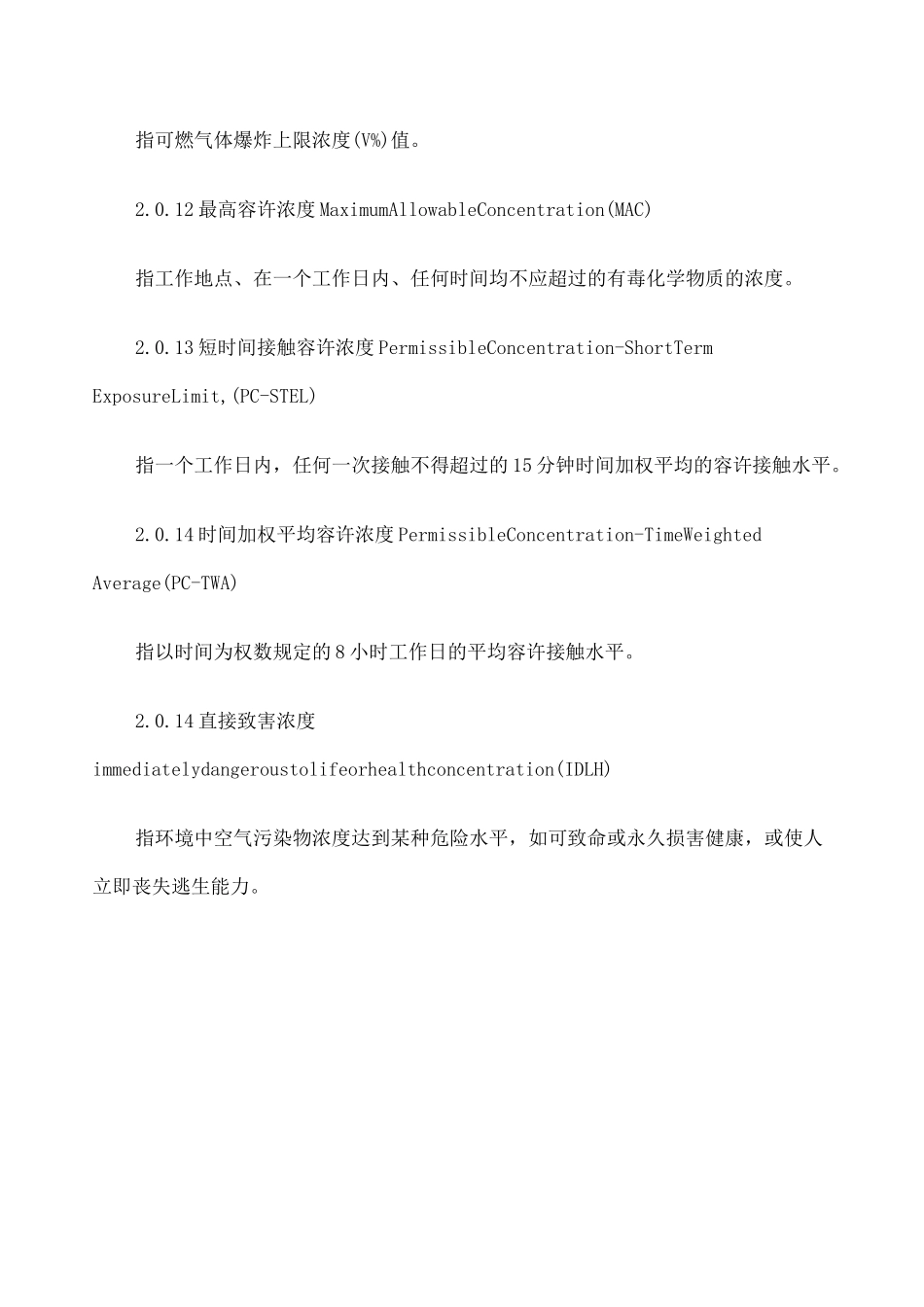

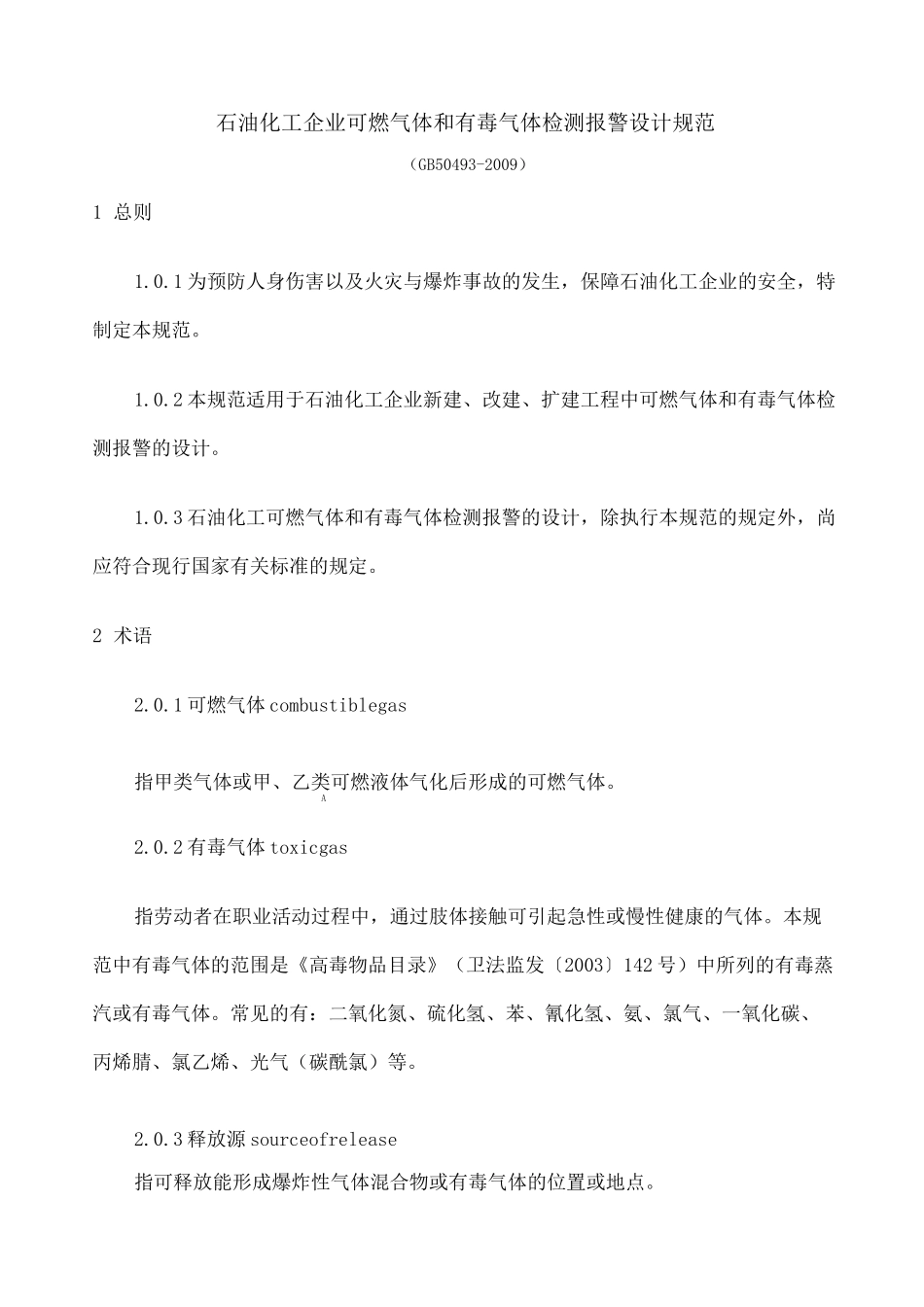

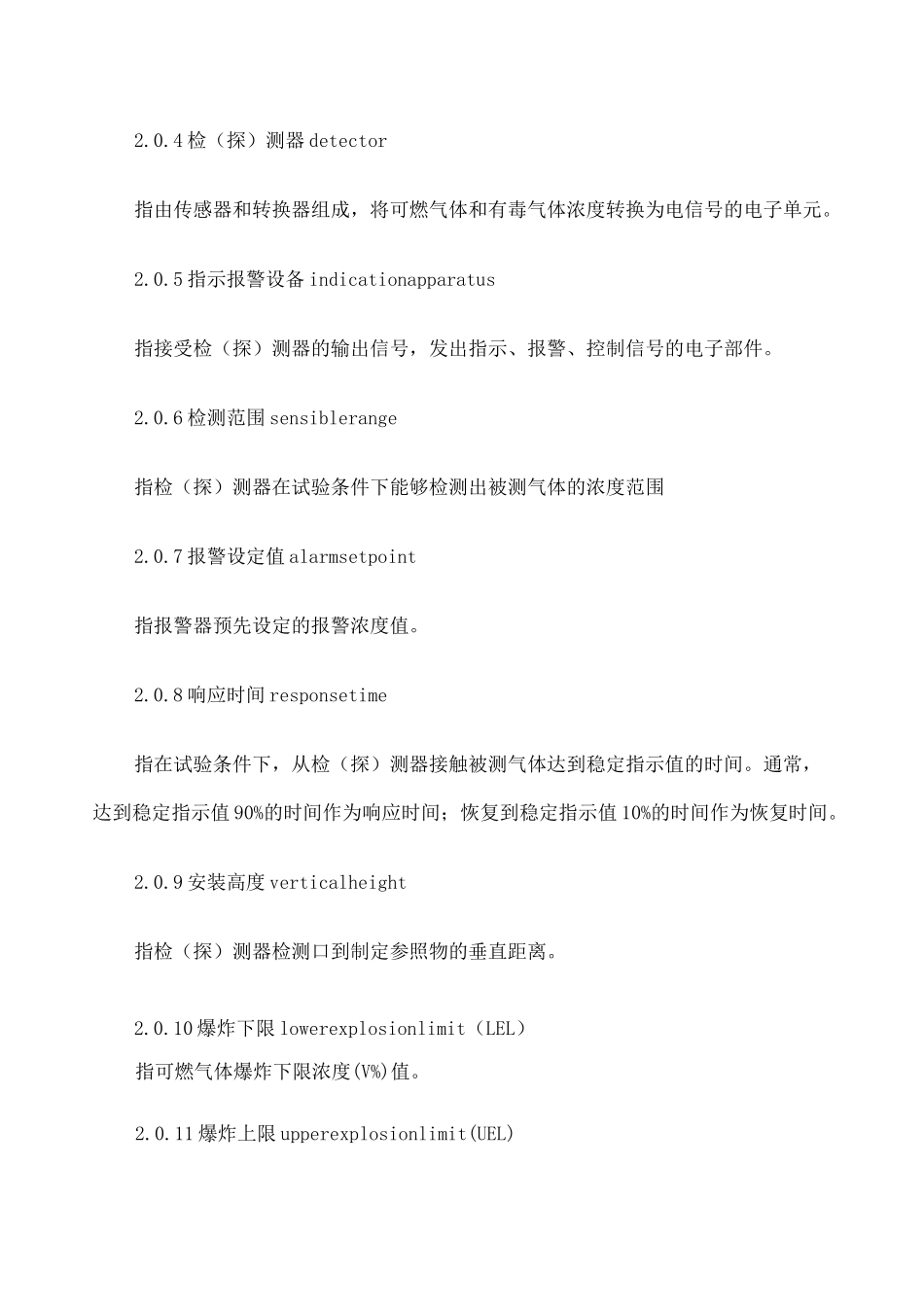

石油化工企业可燃气体和有毒气体检测报警设计规范（GB50493-2009）1总则1.0.1为预防人身伤害以及火灾与爆炸事故的发生，保障石油化工企业的安全，特制定本规范。1.0.2本规范适用于石油化工企业新建、改建、扩建工程中可燃气体和有毒气体检测报警的设计。1.0.3石油化工可燃气体和有毒气体检测报警的设计，除执行本规范的规定外，尚应符合现行国家有关标准的规定。2术语2.0.1可燃气体combustiblegas指甲类气体或甲、乙类可燃液体气化后形成的可燃气体。A2.0.2有毒气体toxicgas指劳动者在职业活动过程中，通过肢体接触可引起急性或慢性健康的气体。本规范中有毒气体的范围是《高毒物品目录》（卫法监发〔2003〕142号）中所列的有毒蒸汽或有毒气体。常见的有：二氧化氮、硫化氢、苯、氰化氢、氨、氯气、一氧化碳、丙烯腈、氯乙烯、光气（碳酰氯）等。2.0.3释放源sourceofrelease指可释放能形成爆炸性气体混合物或有毒气体的位置或地点。2.0.4检（探）测器detector指由传感器和转换器组成，将可燃气体和有毒气体浓度转换为电信号的电子单元。2.0.5指示报警设备indicationapparatus指接受检（探）测器的输出信号，发出指示、报警、控制信号的电子部件。2.0.6检测范围sensiblerange指检（探）测器在试验条件下能够检测出被测气体的浓度范围2.0.7报警设定值alarmsetpoint指报警器预先设定的报警浓度值。2.0.8响应时间responsetime指在试验条件下，从检（探）测器接触被测气体达到稳定指示值的时间。通常，达到稳定指示值90%的时间作为响应时间；恢复到稳定指示值10%的时间作为恢复时间。2.0.9安装高度verticalheight指检（探）测器检测口到制定参照物的垂直距离。2.0.10爆炸下限lowerexplosionlimit（LEL）指可燃气体爆炸下限浓度(V%)值。2.0.11爆炸上限upperexplosionlimit(UEL)指可燃气体爆炸上限浓度(V%)值。2.0.12最高容许浓度MaximumAllowableConcentration(MAC)指工作地点、在一个工作日内、任何时间均不应超过的有毒化学物质的浓度。2.0.13短时间接触容许浓度PermissibleConcentration-ShortTermExposureLimit,(PC-STEL)指一个工作日内，任何一次接触不得超过的15分钟时间加权平均的容许接触水平。2.0.14时间加权平均容许浓度PermissibleConcentration-TimeWeightedAverage(PC-TWA)指以时间为权数规定的8小时工作日的平均容许接触水平。2.0.14直接致害浓度immediatelydangeroustolifeorhealthconcentration(IDLH)指环境中空气污染物浓度达到某种危险水平，如可致命或永久损害健康，或使人立即丧失逃生能力。3一般规定3.0.1在生产或使用可燃气体及有毒气体的工艺装置和储运设施的区域内，对可能发生可燃气体和有毒气体的泄漏进行检测时，应按下列规定设置可燃气体检（探）测器和有毒气体检（探）测器。1可燃气体或含有毒气体的可燃气体泄漏时，可燃气体浓度可能达到25%爆炸下限，但有毒气体不能达到最高容许浓度时，应设置可燃气体检（探）测器；2有毒气体或含有可燃气体的有毒气体泄漏时，有毒气体可能达到最高容许浓度，但可燃气体不能达到25%爆炸下限时，应设置有毒气体检（探）测器；3可燃气体与有毒气体同时存在的场所，可燃气体浓度可能达到25%爆炸下限，有毒气体也可能达到最高容许浓度时，应分别设置可燃气体和有毒气体检（探）测sa器。4既属可燃气体又属有毒气体，只设有毒气体检（探）测器；3.0.2可燃气体和有毒气体的检测系统，应采用两级报警。同一检测区域内的有毒气体、可燃气体检（探）测器同时报警时，应遵循下列原则：1同一级别的报警中，有毒气体的报警优先。2二级报警优先于一级报警。3.0.3工艺有特殊需要或在正常运行时人员不得进入的危险场所，宜对可燃气体和有毒气体释放源进行连续检测、指示、报警，并对报警进行记录或打印。3.0.4报警信号应发送至现场报警器和有人员值守的控制室或现场操作室的指示报警设备，并且进行声光报警。3.0.5装置区域内现场报警器的布置应根据装置区的面积、设备及建构筑物的布置、释放源的理化性质和现场空气流动特点等综合考确定。现场报警器可选用阴响器或报警灯。3.0.6可燃气体检（探）测器应采用经国家指定机构或其授权检验单...
