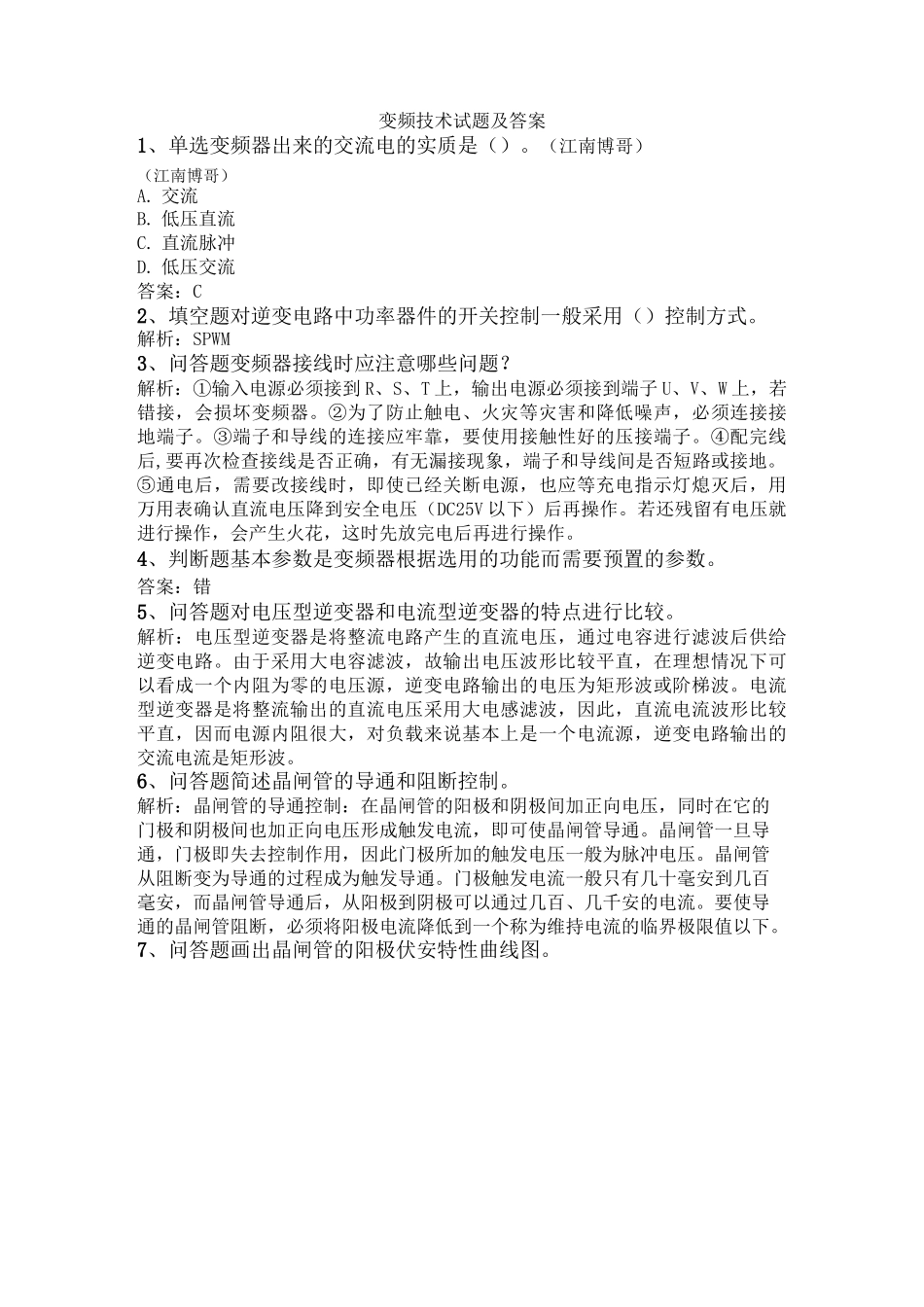

变频技术试题及答案1、单选变频器出来的交流电的实质是()。(江南博哥)(江南博哥)A.交流B.低压直流C.直流脉冲D.低压交流答案:C2、填空题对逆变电路中功率器件的开关控制一般采用()控制方式。解析:SPWM3、问答题变频器接线时应注意哪些问题?解析:①输入电源必须接到R、S、T上,输出电源必须接到端子U、V、W上,若错接,会损坏变频器。②为了防止触电、火灾等灾害和降低噪声,必须连接接地端子。③端子和导线的连接应牢靠,要使用接触性好的压接端子。④配完线后,要再次检查接线是否正确,有无漏接现象,端子和导线间是否短路或接地。⑤通电后,需要改接线时,即使已经关断电源,也应等充电指示灯熄灭后,用万用表确认直流电压降到安全电压(DC25V以下)后再操作。若还残留有电压就进行操作,会产生火花,这时先放完电后再进行操作。4、判断题基本参数是变频器根据选用的功能而需要预置的参数。答案:错5、问答题对电压型逆变器和电流型逆变器的特点进行比较。解析:电压型逆变器是将整流电路产生的直流电压,通过电容进行滤波后供给逆变电路。由于采用大电容滤波,故输出电压波形比较平直,在理想情况下可以看成一个内阻为零的电压源,逆变电路输出的电压为矩形波或阶梯波。电流型逆变器是将整流输出的直流电压采用大电感滤波,因此,直流电流波形比较平直,因而电源内阻很大,对负载来说基本上是一个电流源,逆变电路输出的交流电流是矩形波。6、问答题简述晶闸管的导通和阻断控制。解析:晶闸管的导通控制:在晶闸管的阳极和阴极间加正向电压,同时在它的门极和阴极间也加正向电压形成触发电流,即可使晶闸管导通。晶闸管一旦导通,门极即失去控制作用,因此门极所加的触发电压一般为脉冲电压。晶闸管从阻断变为导通的过程成为触发导通。门极触发电流一般只有几十毫安到几百毫安,而晶闸管导通后,从阳极到阴极可以通过几百、几千安的电流。要使导通的晶闸管阻断,必须将阳极电流降低到一个称为维持电流的临界极限值以下。7、问答题画出晶闸管的阳极伏安特性曲线图。A.50HZB.0HZC.100HZD.60HZ答案:A9、填空题噪音干扰可能导致误动作发生,所以信号要离动力线()以上。解析:100m10、问答题位置控制的特点有哪些?解析:作为位置控制的共同特点,有以下几点:1)从简单到高级,即从仅在停止时将位置同目标对准的简单控制,到经常跟踪目标快速动作高级控制;2)控制对象的位置以转速积分的形式变化;3)可由电机的旋转角高精度地推定其位置;4)需要可逆运转。11、判断题三相电机使用的是三相电,不接零线。答案:对12、单选空气压缩机一般选()变频器。A.通用型B.专用型C.电阻型D.以上都不是答案:A13、单选PLC是在()控制系统基础上发展起来的。A.继电接触器B.单片机C.工业计算机D.机器人答案:A14、问答题变频器的主要功能有哪些?解析:1)频率给定(2)自动加减速控制(3)低频定子电压补偿(4)跳频(5)顺时停电再启动(6)保护(7)控制方式选择(8)程序控制和PID调节15、填空题从发热方面来看,选择电动机的原则是:电动机在运行时的()不能超过允许温升值。解析:稳定温升16、单选绝缘栅双极型晶体管简称()。A.MOSFETB.IGBTC.GTRD.GTO答案:B17、单选变频器调参时的下降时间是指()。A.电机空载运行时间B.电机停止运行所用时间C.电机启动所用时间D.电机总运行时间答案:B18、填空题频率给定信号的方式有数字量给定和()给定。解析:模拟量19、问答题笼型异步电动机常见的减压起动方法有哪些?解析:自耦变压器减压起动、定子串电阻或串电抗起动、Y—A降压启动20、填空题PLC是通过一种周期扫描工作方式来完成控制的,每个周期包括()、()、()三个阶段。解析:输入采样;程序处理;输出刷新21、名词解释点动频率解析:变频器在点动时的给定频率。22、问答题电动机不转的原因分析解析:(1)功能预置不当1)上限频率与最高频率或基本频率和最高频率设定矛盾;2)使用外接给定时,未对“键盘给定/外接给定”的选择进行预置;3)其他的不合理预置(2)在使用外接给定时,无"起动"信号(3)其它原因:1)机械有卡住现象;2)电动机的起动转矩不够;3...
