基础工程桩基础课程设计计算书VIP免费

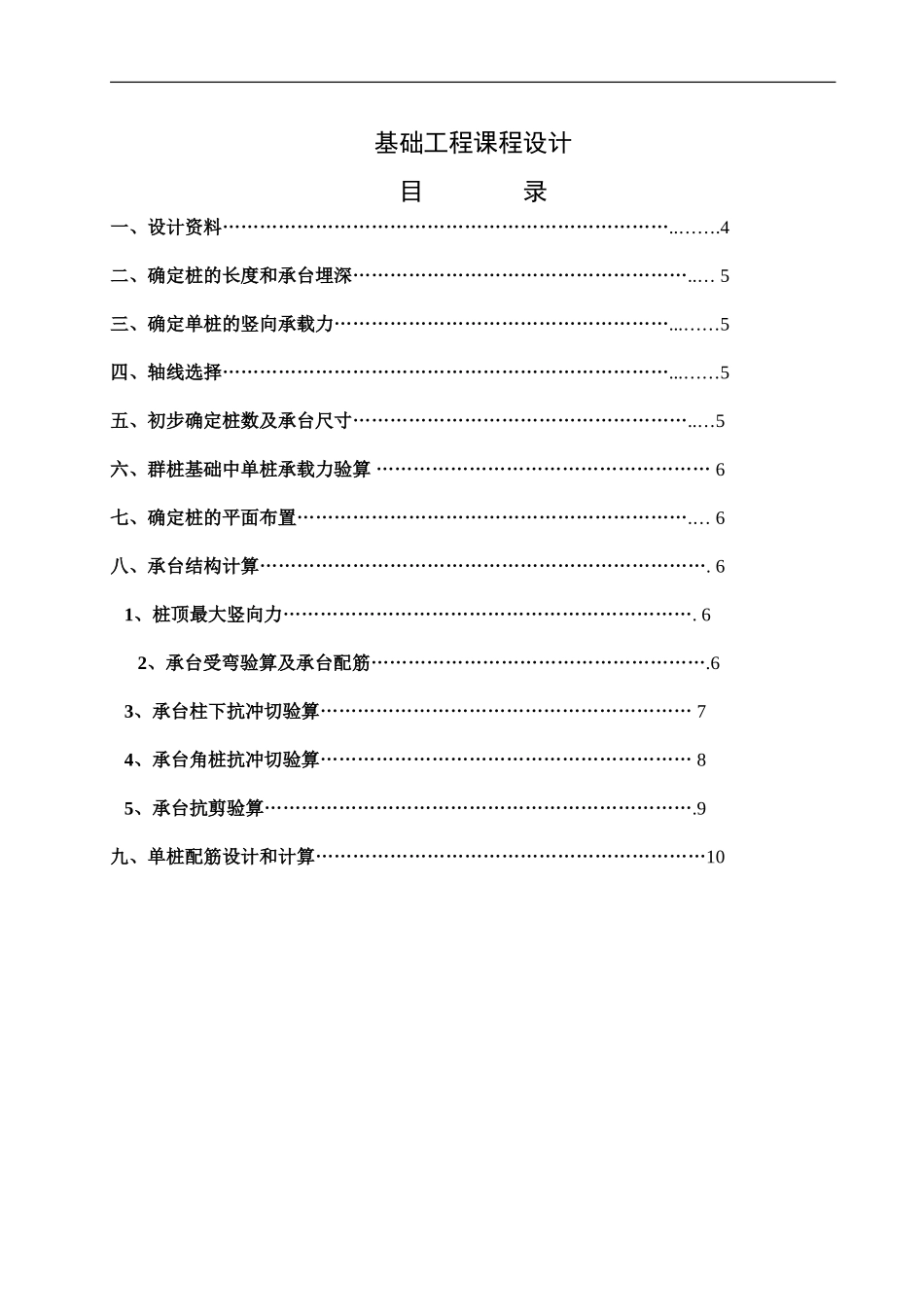

基础工程课程设计目录一、设计资料………………………………………………………………..…….4二、确定桩的长度和承台埋深………………………………………………..…5三、确定单桩的竖向承载力………………………………………………...……5四、轴线选择………………………………………………………………...……5五、初步确定桩数及承台尺寸………………………………………………..…5六、群桩基础中单桩承载力验算………………………………………………6七、确定桩的平面布置……………………………………………………….…6八、承台结构计算……………………………………………………………….61、桩顶最大竖向力………………………………………………………….62、承台受弯验算及承台配筋……………………………………………….63、承台柱下抗冲切验算……………………………………………………74、承台角桩抗冲切验算……………………………………………………85、承台抗剪验算…………………………………………………………….9九、单桩配筋设计和计算………………………………………………………10一、设计资料1、地形拟建建筑场地地势平坦，局部堆有建筑垃圾。2、工程地质条件自上而下土层依次如下：号土层：素填土，层厚约1.5m，稍湿，松散，承载力特征值fak=95kPa号土层：淤泥质土，层厚3.3m，流塑，承载力特征值fak=65kPa。号土层：粉砂，层厚6.6m，稍密，承载力特征值fak=110kPa。号土层：粉质黏土，层厚4.2m，湿，可塑，承载力特征值fak=165kPa。号土层：粉砂层，钻孔未穿透，中密-密实，承载力特征值fak=280kPa。3、岩土设计技术参数岩土设计参数如表3.1和表3.2所示．表3.1地基岩土物理力学参数土层编号土的名称孔隙比e含水量W（%液性指数IL标准贯入锤击数N压缩模量Ｅs（MPa）素填土－－－－5.0淤泥质土1.0462.41.08－3.8粉砂0.8127.6－147.5粉质黏土0.7931.20.74－9.2粉砂层0.58－－3116.8表3.2桩的极限侧阻力标准值qsk和极限端阻力标准值qpk单位：kPa土层编号土的名称桩的侧阻力qsk桩的端阻力qpk土层编号土的名称桩的侧阻力qsk桩的端阻力qpk素填土22－粉质黏土60900淤泥质土28－粉砂层752400粉砂45－4、水文地质条件（1）拟建场区地下水对混凝土结构无腐蚀性。（2）地下水位深度：位于地表下3.5m。5、场地条件建筑物所处场地抗震设防烈度为7度，场地内无可液化砂土、粉土。6、上部结构资料拟建建筑物为六层钢筋混凝土结构，长30m，宽9.6m。室外地坪标高同自然地面，室内外高差450mm。柱截面尺寸均为400mm×400mm，横向承重，柱网布置如图3.1所示。第1页共10页图3.1柱网布置图7、上部结构作用上部结构作用在柱底的荷载效应标准组合值如表3.3所示，该表中弯矩MK、水平力VK均为横向方向。上部结构作用在柱底的荷载效应基本组合值如表3.4所示，该表中弯短M、水平力V均为横向方向。表3.3柱底荷载效应标准组合值题号FK（kN）MK（kN.m）VK（kN）A轴B轴C轴A轴B轴C轴A轴B轴C轴11256176515641721691971231301122135019001640185192203126135114316502050181019119720813214112041875216020802052042131391491345204022802460242223221145158148623102690297027523123816516215372568322531702932482471741791658267035503410299264256183190170929203860372030428528119220219110313039703950323302316211223230表3.4柱底荷载效应基本组合值题号FK（kN）MK（kN.m）VK（kN）A轴B轴C轴A轴B轴C轴A轴B轴C轴1158026301910198205241150140138218402800220020521024315414514032130308024902102112231641551504232033102780215214238181166174第2页共10页52650356031202532282441931751886291037903430286251266204188196732304180375030328427421219720883360442040103323152692252242169368046904230371326301233230228103970507045203933543252422362388、材料混凝土强度等级为C25～C30，钢筋采用HPB235、HRB335级。二、确定桩的长度和承台埋深1、材料信息：柱混凝土强度等级：桩、承台混凝土强度等级：钢筋强度等级：钢筋强度等级：2、...
