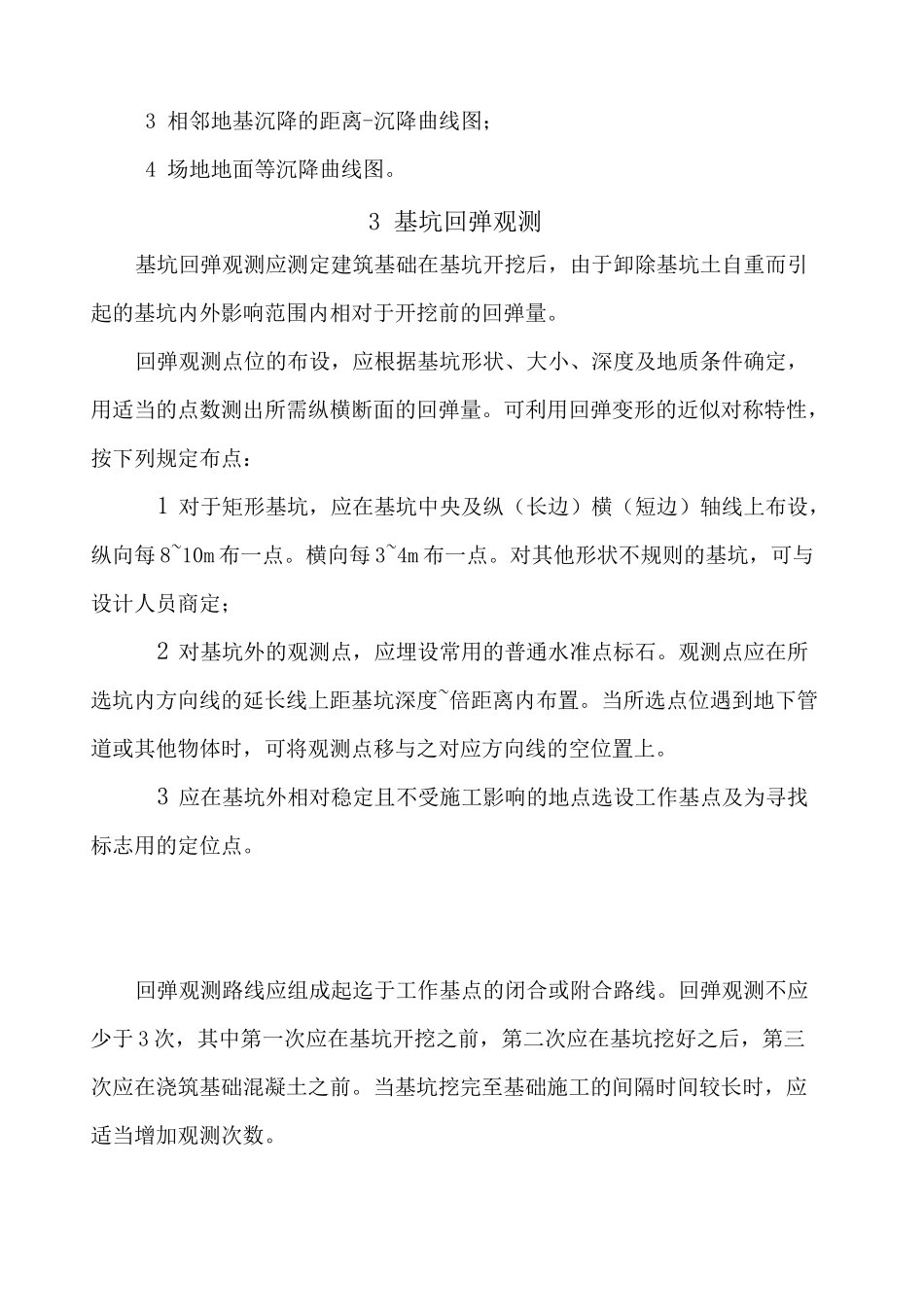

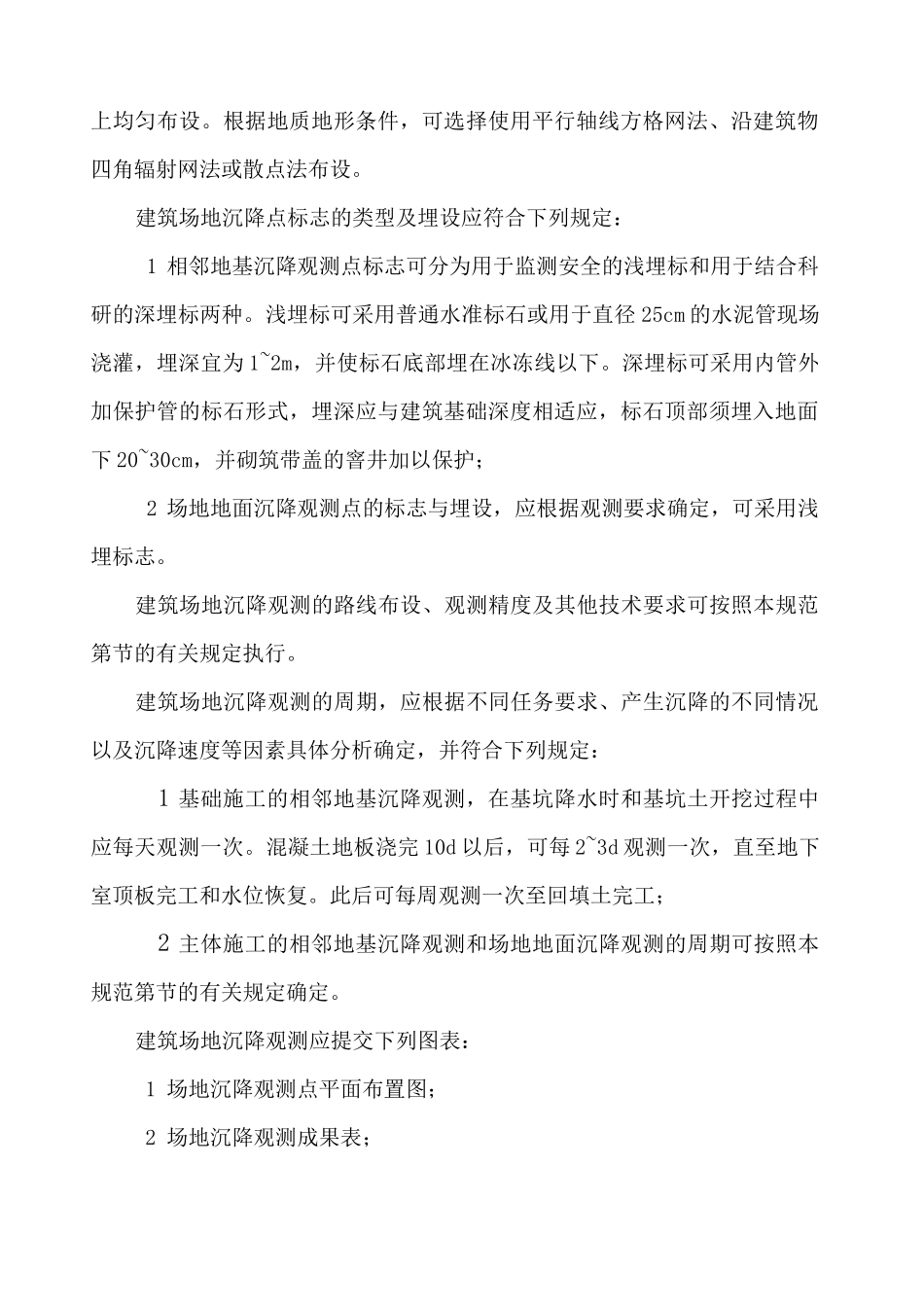

沉降观测1一般规定建筑沉降观测可根据需要，分别或组合测定建筑场地沉降、基坑回弹、地基土分层沉降以及基础和上部结构沉降。对于深基础建筑或高层、超高层建筑，沉降观测应从基础施工时开始。各类沉降观测的级别和精度要求，应视工程的规模、性质及沉降量的大小速度确定。布置沉降观测点时，应结合建筑结构、形状和场地工程地质条件，并应顾及施工和建成后的使用方便。同时，点位应易于保存，标志应稳固美观。各类沉降观测应根据剧本规范第节的规定及时提交相应的阶段性成果和综合成果。2建筑场地沉降观测建筑场地沉降观测应分别测定建筑相邻影响范围之内的相邻地基沉降与建筑相邻影响范围之外的场地地面沉降。建筑场地沉降点位的选择应符合下列规定：1相邻地基沉降观测点可选在建筑纵横轴线或边线的延长线上，亦可选在通过建筑重心的轴线延长线上。其点位间距应视基础类型、荷载大小及地质条件，与设计人员共同确定或征求设计人员意见后确定。点位可在建筑基础深度~倍的距离范围内，由墙外向外由密到疏布设，但距基础最远的观测点应设置在沉降量为零的沉降临界点以外；2场地地面沉降观测点应在相邻地基沉降观测点布设线路之外的地面上均匀布设。根据地质地形条件，可选择使用平行轴线方格网法、沿建筑物四角辐射网法或散点法布设。建筑场地沉降点标志的类型及埋设应符合下列规定：1相邻地基沉降观测点标志可分为用于监测安全的浅埋标和用于结合科研的深埋标两种。浅埋标可采用普通水准标石或用于直径25cm的水泥管现场浇灌，埋深宜为1~2m，并使标石底部埋在冰冻线以下。深埋标可采用内管外加保护管的标石形式，埋深应与建筑基础深度相适应，标石顶部须埋入地面下20~30cm，并砌筑带盖的窨井加以保护；2场地地面沉降观测点的标志与埋设，应根据观测要求确定，可采用浅埋标志。建筑场地沉降观测的路线布设、观测精度及其他技术要求可按照本规范第节的有关规定执行。建筑场地沉降观测的周期，应根据不同任务要求、产生沉降的不同情况以及沉降速度等因素具体分析确定，并符合下列规定：1基础施工的相邻地基沉降观测，在基坑降水时和基坑土开挖过程中应每天观测一次。混凝土地板浇完10d以后，可每2~3d观测一次，直至地下室顶板完工和水位恢复。此后可每周观测一次至回填土完工；2主体施工的相邻地基沉降观测和场地地面沉降观测的周期可按照本规范第节的有关规定确定。建筑场地沉降观测应提交下列图表：1场地沉降观测点平面布置图；2场地沉降观测成果表；3相邻地基沉降的距离-沉降曲线图；4场地地面等沉降曲线图。3基坑回弹观测基坑回弹观测应测定建筑基础在基坑开挖后，由于卸除基坑土自重而引起的基坑内外影响范围内相对于开挖前的回弹量。回弹观测点位的布设，应根据基坑形状、大小、深度及地质条件确定，用适当的点数测出所需纵横断面的回弹量。可利用回弹变形的近似对称特性，按下列规定布点：1对于矩形基坑，应在基坑中央及纵（长边）横（短边）轴线上布设，纵向每8~10m布一点。横向每3~4m布一点。对其他形状不规则的基坑，可与设计人员商定；2对基坑外的观测点，应埋设常用的普通水准点标石。观测点应在所选坑内方向线的延长线上距基坑深度~倍距离内布置。当所选点位遇到地下管道或其他物体时，可将观测点移与之对应方向线的空位置上。3应在基坑外相对稳定且不受施工影响的地点选设工作基点及为寻找标志用的定位点。回弹观测路线应组成起迄于工作基点的闭合或附合路线。回弹观测不应少于3次，其中第一次应在基坑开挖之前，第二次应在基坑挖好之后，第三次应在浇筑基础混凝土之前。当基坑挖完至基础施工的间隔时间较长时，应适当增加观测次数。基坑开挖前的回弹观测，宜采用水准测量配以铅垂钢尺读数的钢尺法。较浅基坑的观测，可采用水准测量配辅助杆垫高水准尺读数的辅助杆法。观测结束后，应在观测孔底充填厚度约为lm的白灰。回弹观测的设备及作业方法应符合下列规定:1钢尺在地面的一端，应使用三脚架、滑轮、重锤或拉力计牵拉。在孔内的一端，应配以能在读数时准确接触回弹标志头的装置。观测时可配挂磁锤。当基坑较深、地质条件复杂时，可用电磁探头装置观测。当基坑较浅时，...
