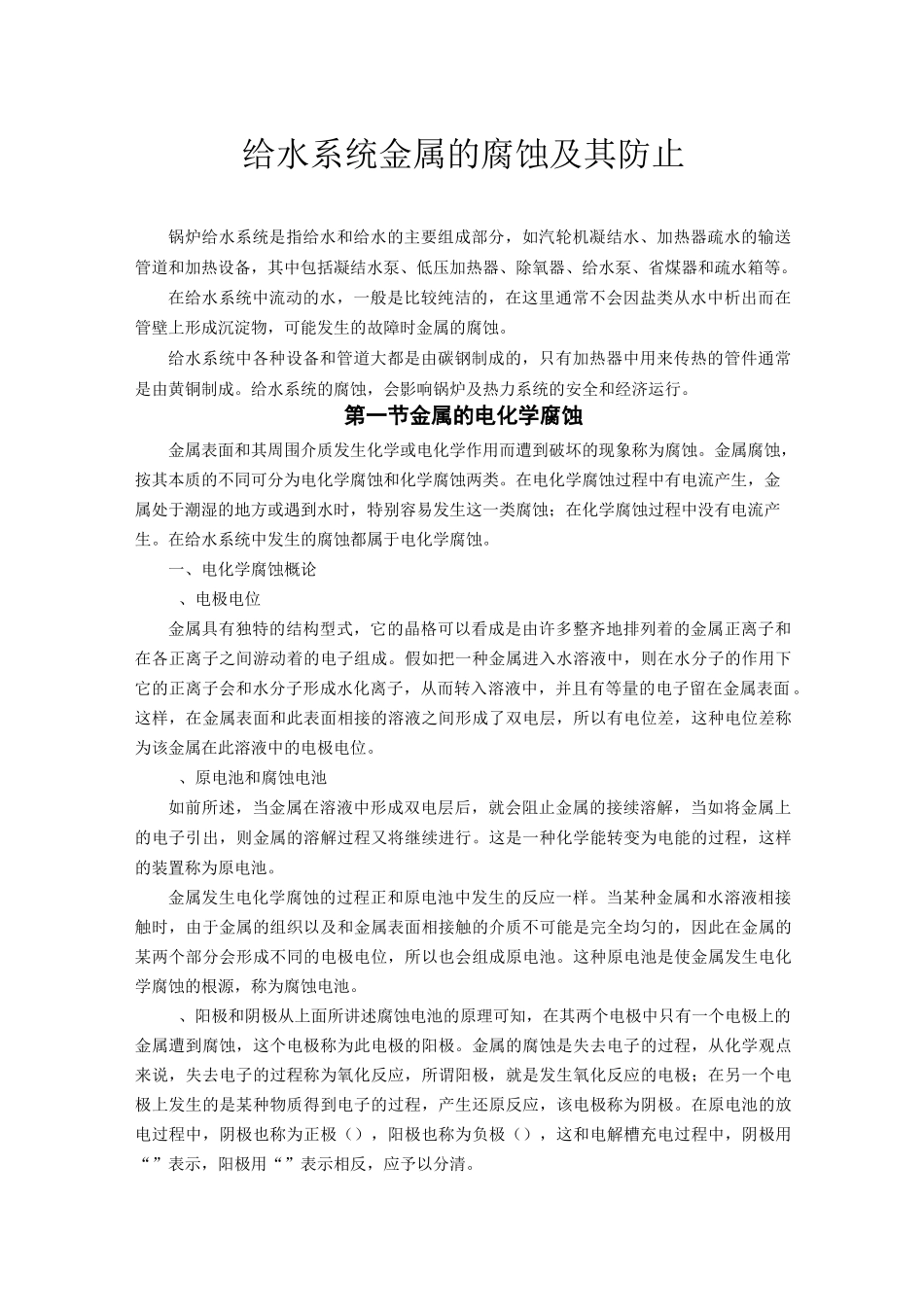

给水系统金属的腐蚀及其防止锅炉给水系统是指给水和给水的主要组成部分，如汽轮机凝结水、加热器疏水的输送管道和加热设备，其中包括凝结水泵、低压加热器、除氧器、给水泵、省煤器和疏水箱等。在给水系统中流动的水，一般是比较纯洁的，在这里通常不会因盐类从水中析出而在管壁上形成沉淀物，可能发生的故障时金属的腐蚀。给水系统中各种设备和管道大都是由碳钢制成的，只有加热器中用来传热的管件通常是由黄铜制成。给水系统的腐蚀，会影响锅炉及热力系统的安全和经济运行。第一节金属的电化学腐蚀金属表面和其周围介质发生化学或电化学作用而遭到破坏的现象称为腐蚀。金属腐蚀，按其本质的不同可分为电化学腐蚀和化学腐蚀两类。在电化学腐蚀过程中有电流产生，金属处于潮湿的地方或遇到水时，特别容易发生这一类腐蚀；在化学腐蚀过程中没有电流产生。在给水系统中发生的腐蚀都属于电化学腐蚀。一、电化学腐蚀概论、电极电位金属具有独特的结构型式，它的晶格可以看成是由许多整齐地排列着的金属正离子和在各正离子之间游动着的电子组成。假如把一种金属进入水溶液中，则在水分子的作用下它的正离子会和水分子形成水化离子，从而转入溶液中，并且有等量的电子留在金属表面。这样，在金属表面和此表面相接的溶液之间形成了双电层，所以有电位差，这种电位差称为该金属在此溶液中的电极电位。、原电池和腐蚀电池如前所述，当金属在溶液中形成双电层后，就会阻止金属的接续溶解，当如将金属上的电子引出，则金属的溶解过程又将继续进行。这是一种化学能转变为电能的过程，这样的装置称为原电池。金属发生电化学腐蚀的过程正和原电池中发生的反应一样。当某种金属和水溶液相接触时，由于金属的组织以及和金属表面相接触的介质不可能是完全均匀的，因此在金属的某两个部分会形成不同的电极电位，所以也会组成原电池。这种原电池是使金属发生电化学腐蚀的根源，称为腐蚀电池。、阳极和阴极从上面所讲述腐蚀电池的原理可知，在其两个电极中只有一个电极上的金属遭到腐蚀，这个电极称为此电极的阳极。金属的腐蚀是失去电子的过程，从化学观点来说，失去电子的过程称为氧化反应，所谓阳极，就是发生氧化反应的电极；在另一个电极上发生的是某种物质得到电子的过程，产生还原反应，该电极称为阴极。在原电池的放电过程中，阴极也称为正极（），阳极也称为负极（），这和电解槽充电过程中，阴极用“”表示，阳极用“”表示相反，应予以分清。、保护膜金属腐蚀产物有时覆盖在金属表面上，形成一层膜。这种膜对腐蚀过程的影响很大，因为它能把金属与周围介质隔离开来，使腐蚀速度降低，有时甚至保护金属不遭受进一步腐蚀。所以，那些具有抑制腐蚀作用的膜，称为保护膜。二、影响电化学腐蚀的因素影响金属腐蚀的因素可分为金属本身的内在因素和周围介质的外在因素两方面。金属种类是一个很重要的因素，不同金属的耐腐蚀性能有很大差别，当金属设备已经制成投用时，金属的材质已经确定了，周围介质就成为应先该设备金属的主要因素。下面未我们以一种生产和生活中常见的腐蚀现象为例，来说明外界因素对金属腐蚀的影响。大气中含有大量的氧气，所以水中也难免或多或少地溶解有氧。当钢铁与含有溶解氧的水接触时，就会引起钢铁发生电化学腐蚀，这是最常见的腐蚀现象。此外，外界因素，如水的溶解氧量、值、温度、盐类的含量和成分以及水的流速等，都对腐蚀过程有影响。、溶解氧量：水中含氧量愈多，钢铁的腐蚀愈严重。、值：根据试验知道，随着值增大，腐蚀速度降低。具体来说，）当值很低时，腐蚀速度越大，这是因为在低值时，铁的腐蚀主要是由引起的。）当值在中性点附近时，腐蚀速度随值的变化很小，这是因为此时发生的主要是溶解氧的去极化腐蚀。）当值较高时，随着值的增大，腐蚀速度降低，这是因为含量增高时，在铁的表面会形成保护膜。、温度：在封闭系统中，水的温度愈高，金属腐蚀的速度愈快。在敞口系统中，温度升高到一定数值时，腐蚀速度会下降。、水中盐类的含量和成分：一般情况下，水的含盐量愈多，腐蚀速度愈快。因为水的含盐量愈多，水的电阻就愈小，腐蚀电池的电流就愈大。但是，...
