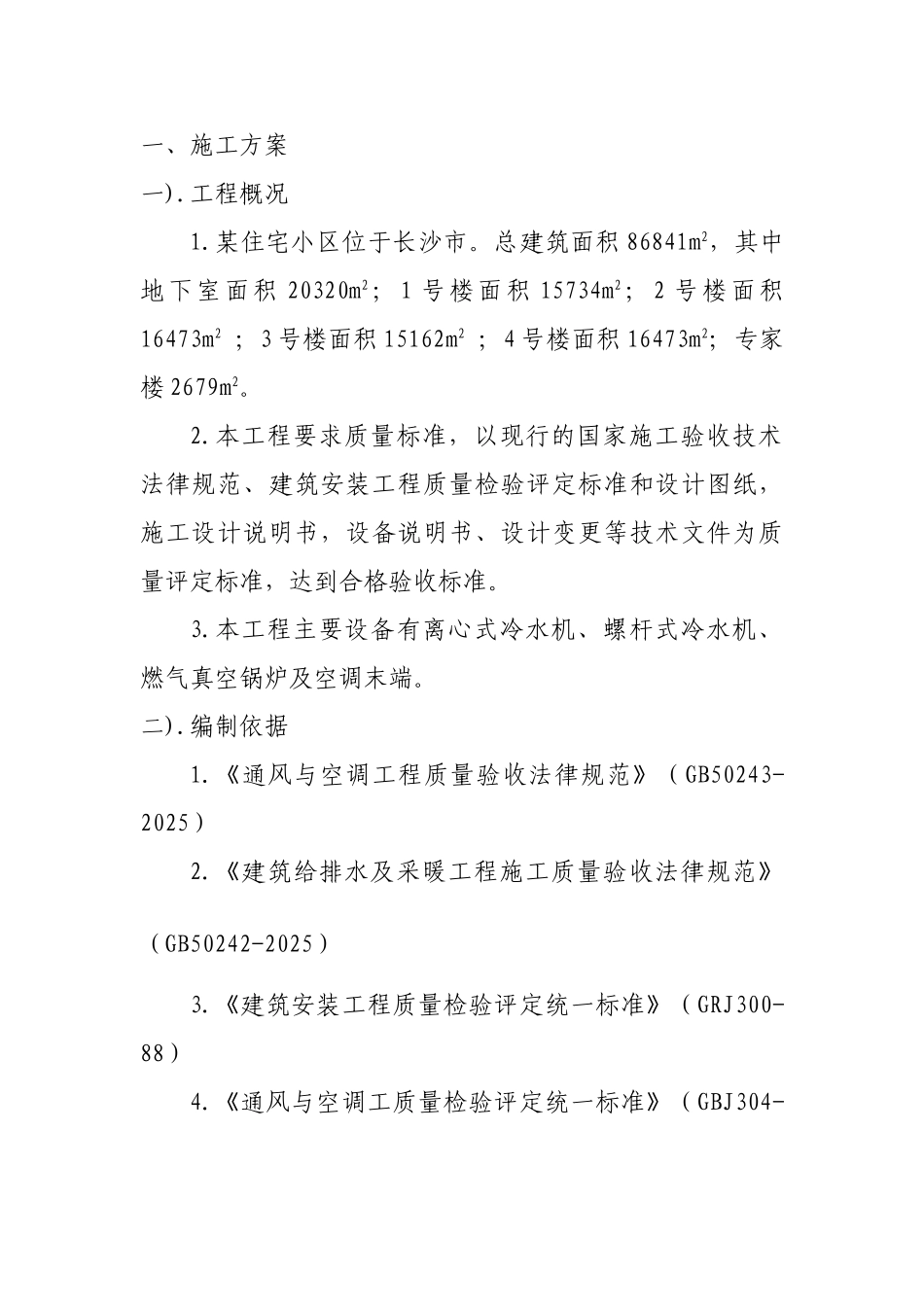

一、施工方案 一).工程概况1.某住宅小区位于长沙市。总建筑面积 86841m2，其中地下室面积 20320m2；1 号楼面积 15734m2；2 号楼面积16473m2 ；3 号楼面积 15162m2 ；4 号楼面积 16473m2；专家楼 2679m2。2.本工程要求质量标准，以现行的国家施工验收技术法律规范、建筑安装工程质量检验评定标准和设计图纸，施工设计说明书，设备说明书、设计变更等技术文件为质量评定标准，达到合格验收标准。3.本工程主要设备有离心式冷水机、螺杆式冷水机、燃气真空锅炉及空调末端。二).编制依据1.《通风与空调工程质量验收法律规范》（GB50243-2025）2.《建筑给排水及采暖工程施工质量验收法律规范》（GB50242-2025）3.《建筑安装工程质量检验评定统一标准》（GRJ300-88）4.《通风与空调工质量检验评定统一标准》（GBJ304-88）5.《温度风量测定孔》（T615）6.《风管支吊架》（T607）7.《高层民用建筑设计防火法律规范》（GB50045）8.《人民防空地下室设计法律规范》（GB50038-94）三).主要施工方法及技术要求空调风系统中的风管采纳镀锌钢板，风管厚度根据《通风与空调工程施工验收法律规范》（GB50243-2025）确定。空调系统的施工，分三个班组进行，即风系统、水系统和设备安装。实行分系统、分层、分片区施工，三个班组既交叉作业又相互配合进行施工。空调施工的主要施工程序如下：风管及部件制作风管及部件安装设备安装及单体调式水管安装及冲洗、试压风管漏风检验与土建配合预埋3.1 风管及部件制作风管及部件制作安装均按流水作业法组织施工，各施工工序委派专人负责，风管及部件制作的施工工序如下：风管及部件预制施工工序：领料→拼板、放线、下料→剪切、倒角→咬口→折方合缝铆法兰、翻边→加固→检验编号→成品堆放法兰加工施工工序型钢矫正→划线、下料→钻眼、钉眼→焊接成型→钻孔除锈刷油→检验→成品堆放(1)风管加工前，把风管配件按楼层，分系统部件，分类编号，确定风管配件的实际加工尺寸，本计划中应加工件的编号、规格、长度、数量、完成时间。加工前选料一定要符合设计图纸和施工验收法律规范要求。 (2)风管与配件的表面应光洁、无裂纹、无明显泛霜和分层现象。风管的外形尺寸（mm）的允许偏差应符合下表：直径或大边长矩形风管外表平面度矩形风管管口对角线之差法兰平面度风管两直径之差≤300≤3≤3≤2≤3301∽500≤3≤4≤2≤3501∽1000≤4≤5≤2≤41001∽1500≤4≤6≤3≤51501∽2000≤5≤7≤3≤5风管及管道防腐和保温配...
