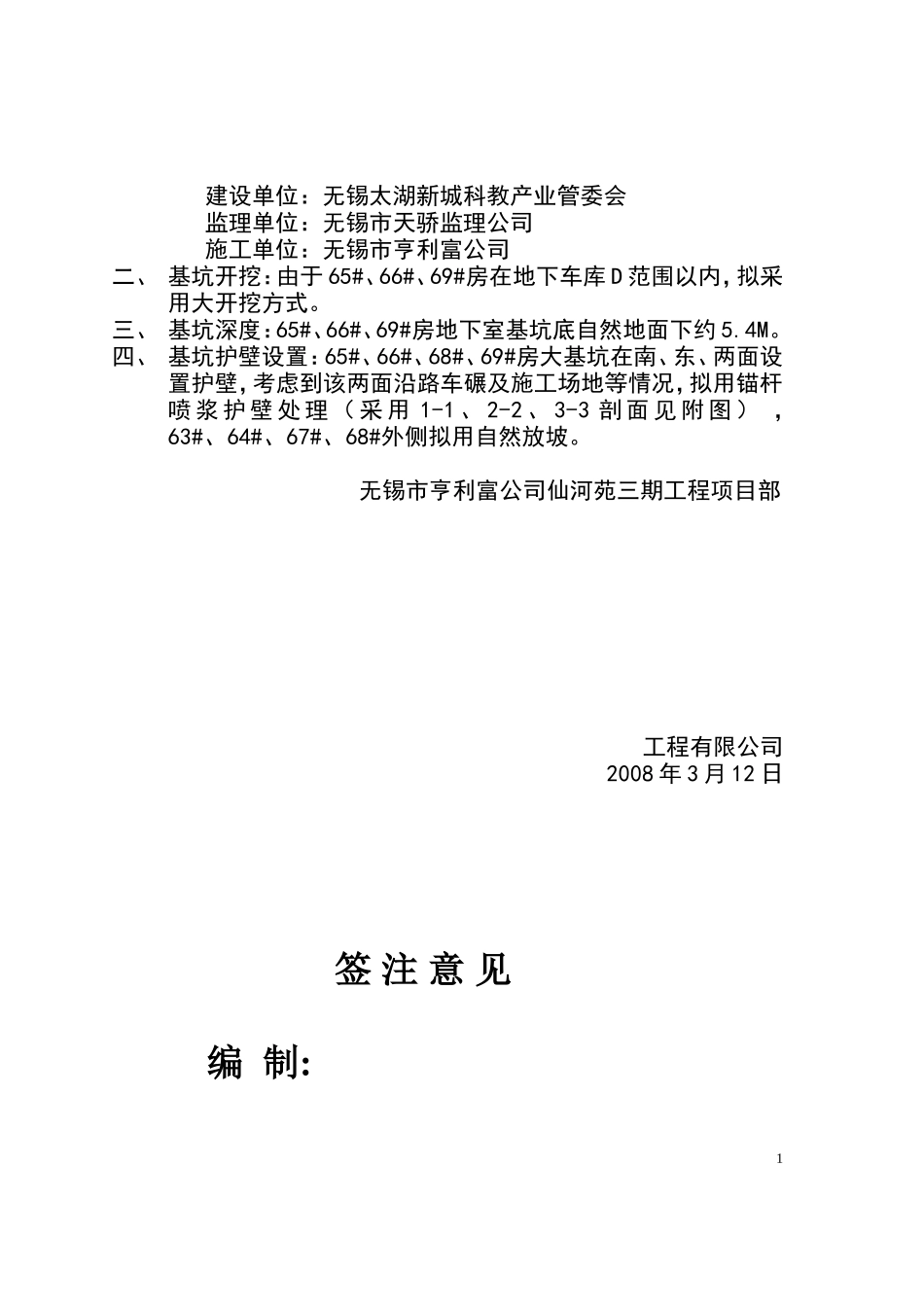

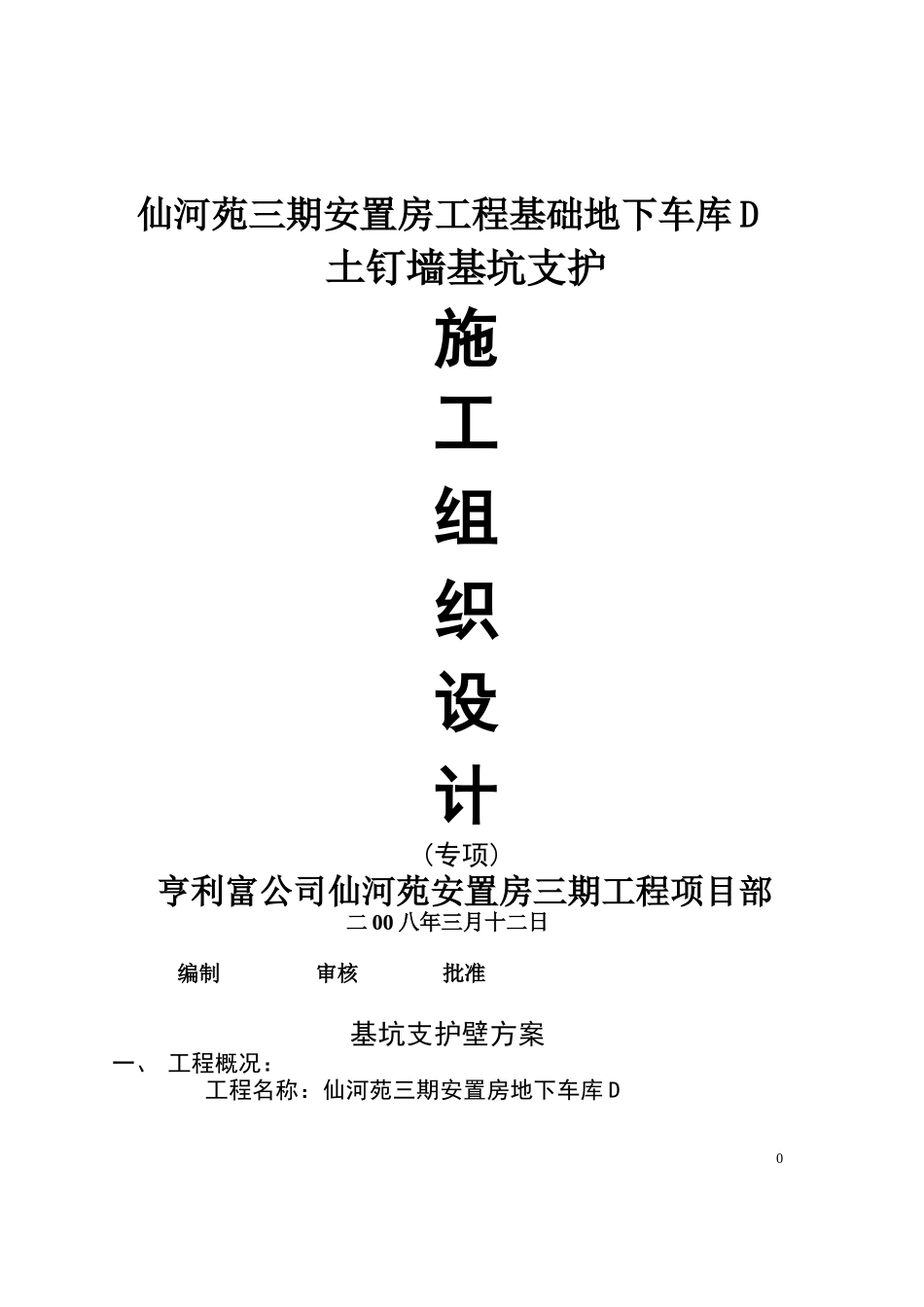

仙河苑三期安置房工程基础地下车库D土钉墙基坑支护施工组织设计(专项)亨利富公司仙河苑安置房三期工程项目部二00八年三月十二日编制审核批准基坑支护壁方案一、工程概况：工程名称：仙河苑三期安置房地下车库D0建设单位：无锡太湖新城科教产业管委会监理单位：无锡市天骄监理公司施工单位：无锡市亨利富公司二、基坑开挖：由于65#、66#、69#房在地下车库D范围以内，拟采用大开挖方式。三、基坑深度：65#、66#、69#房地下室基坑底自然地面下约5.4M。四、基坑护壁设置：65#、66#、68#、69#房大基坑在南、东、两面设置护壁，考虑到该两面沿路车碾及施工场地等情况，拟用锚杆喷浆护壁处理（采用1-1、2-2、3-3剖面见附图），63#、64#、67#、68#外侧拟用自然放坡。无锡市亨利富公司仙河苑三期工程项目部工程有限公司2008年3月12日签注意见编制:1审核:批准：2目标工程质量达到合格标准安全管理目标无工伤事故，无机械事故，无火灾事故，无交通事故，创安全达标工地。工程工期工程总工期随基坑土方开挖工期而定。目录1前言2工程概况及设计要求3工程质量要求4施工机械设备的确定5管理组织及施工力量布署6工程质量管理措施7施工进度计划8材料采购计划9现场总平面布置10安全生产措施11文明施工措施12场地卫生保洁与管线保护措施13报验资料及提交成果11前言仙河苑三期安置房基础工程基坑围护、地下车库D基坑围护工程受业主方委托，我公司拟承担本工程基坑围护土钉墙施工任务，根据该项目工程基坑围护设计提出的有关要求，贯彻执行我公司ISO9001：2000有关规定，为保证基坑围护质量及施工进度，满足监理、设计和建设方的要求，本着“管理严格，产品创优，持续改进，顾客满意”的质量方针，做到“优质、高效、安全、低耗、文明”地完成本项目，特编制本施工组织设计。本施工组织设计根据下列依据编制而成：一、设计图纸及其有关要求；二、现行的有关技术规程、规范：1．江苏省工程建设规范《地基基础设计规范》(DGJ08-11-1999)；2．江苏省工程建设规范《地基处理技术规范》(DGJ08-40-94)；3．中华人民共和国《工程建设标准强制性条文》；4．国家标准《喷射砼设计与施工规范》（YBJ226—91）；5．国家标准《工程测量规范》（GB50026-93）；6．国家标准《建筑工程施工质量验收统一标准》(GB50300-2001)；7．国家标准《建筑地基基础工程施工质量验收规范》（GB50202-2002）；8．国家标准《基坑土钉支护技术规程》（ECSC96：97）；9．国家行标《钢筋焊接及验收规程》（JGJ18-96）；10．国家行标《建筑机械使用安全技术规程（JGJ33-2001）；11.《锚杆喷射砼技术规范》（BGJ86—85）；工程概况及设计要求1.1工程概况该工程基坑围护经专业设计、专家论证采用打土钉墙护坡方案。工程名称：仙河苑三期安置房工程基坑围护、地下车库D基坑围护建设单位:无锡太湖新科教产业管委会监理单位:无锡市天骄监理公司施工单位:无锡市亨利富建设发展有限公司2.2工程设计要求：2.2.1自然地面标高(约-0.95)m（相对标高）。2.2.3土钉墙（1）边坡砼采用C20细石砼，并加入早强减水剂，初喷40，复喷60。（2）土钉注浆，水泥采用32.5级普硅水泥，浆体配合比：32.5级普硅水泥：水：早强减水剂=1：0.5：0.035。（3）花管注浆，压力约为0.5Mpa，注浆材料采用水泥沙浆，其配合比为1：1，水灰比0.4，水泥沙浆应拌合均匀。（4）上层土钉墙施工完毕后，必须达到设计强度70%后方可进行下层土方的开挖。（5）土方开挖必须分层分段进行，每层开挖深度不大于待施工土钉标高下300mm，上下层钢筋网片的搭接长度不小于300mm，钢筋网片：Φ6.5@200×200（双向），连接加强1筋为Φ12。（6）土钉头应和喷层钢筋网中的加强钢筋（2Φ16L=400mm）焊接成井字架。（7）土钉墙基坑土方开挖必须分段分层进行，每段长度不大于30m.（8）自然放坡；自然放坡比例不大于1：1，坡面挂网（Φ6.5@2000双向）喷浆80厚打入Φ16@2000双向长2000钢筋固定。2.2.4基坑降、排水（1）基坑地面周边布置明沟排水，防止地面泾流流入坑内。（2）基坑底周边布置明沟排水沟，将渗入坑内的潜水导入集水井，用水泵排出基坑。2．3土钉工程工作量(未确定)2.4设计其它要求2.4.1土方...
