中试试验报告VIP免费

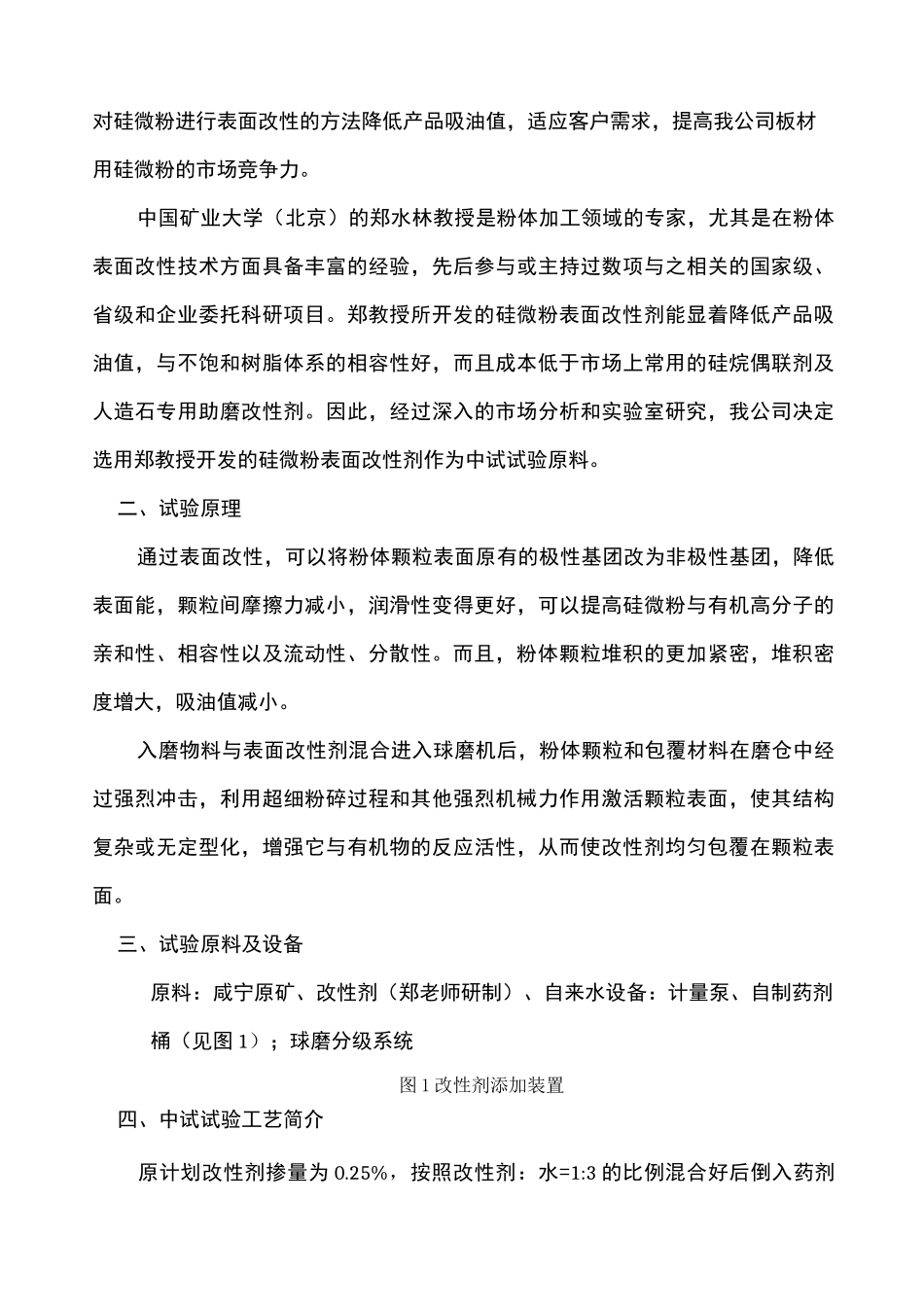

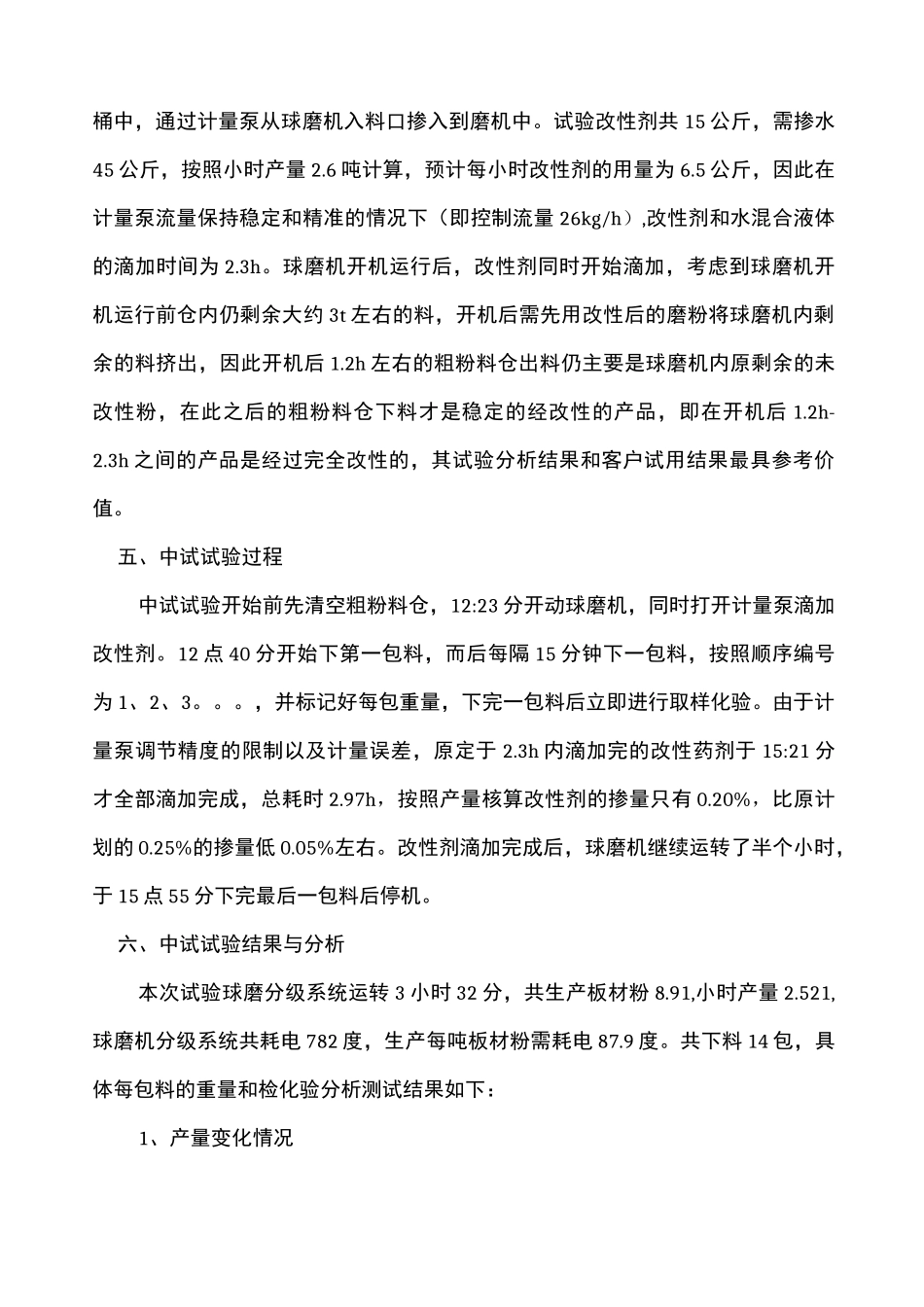

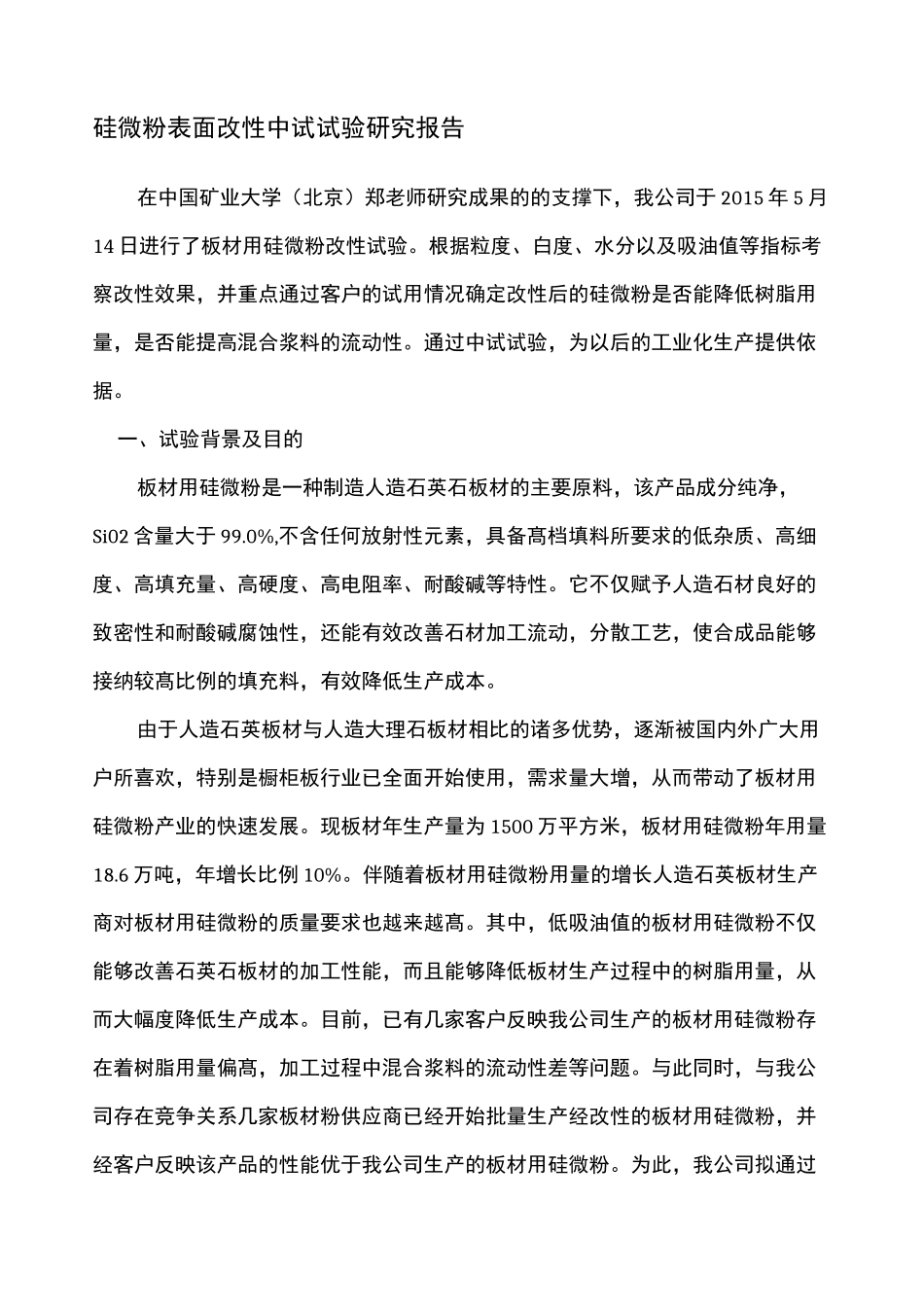

硅微粉表面改性中试试验研究报告在中国矿业大学（北京）郑老师研究成果的的支撑下，我公司于2015年5月14日进行了板材用硅微粉改性试验。根据粒度、白度、水分以及吸油值等指标考察改性效果，并重点通过客户的试用情况确定改性后的硅微粉是否能降低树脂用量，是否能提高混合浆料的流动性。通过中试试验，为以后的工业化生产提供依据。一、试验背景及目的板材用硅微粉是一种制造人造石英石板材的主要原料，该产品成分纯净，Si02含量大于99.0%,不含任何放射性元素，具备髙档填料所要求的低杂质、高细度、高填充量、高硬度、高电阻率、耐酸碱等特性。它不仅赋予人造石材良好的致密性和耐酸碱腐蚀性，还能有效改善石材加工流动，分散工艺，使合成品能够接纳较髙比例的填充料，有效降低生产成本。由于人造石英板材与人造大理石板材相比的诸多优势，逐渐被国内外广大用户所喜欢，特别是橱柜板行业已全面开始使用，需求量大增，从而带动了板材用硅微粉产业的快速发展。现板材年生产量为1500万平方米，板材用硅微粉年用量18.6万吨，年增长比例10%。伴随着板材用硅微粉用量的增长人造石英板材生产商对板材用硅微粉的质量要求也越来越髙。其中，低吸油值的板材用硅微粉不仅能够改善石英石板材的加工性能，而且能够降低板材生产过程中的树脂用量，从而大幅度降低生产成本。目前，已有几家客户反映我公司生产的板材用硅微粉存在着树脂用量偏髙，加工过程中混合浆料的流动性差等问题。与此同时，与我公司存在竞争关系几家板材粉供应商已经开始批量生产经改性的板材用硅微粉，并经客户反映该产品的性能优于我公司生产的板材用硅微粉。为此，我公司拟通过对硅微粉进行表面改性的方法降低产品吸油值，适应客户需求，提高我公司板材用硅微粉的市场竞争力。中国矿业大学（北京）的郑水林教授是粉体加工领域的专家，尤其是在粉体表面改性技术方面具备丰富的经验，先后参与或主持过数项与之相关的国家级、省级和企业委托科研项目。郑教授所开发的硅微粉表面改性剂能显着降低产品吸油值，与不饱和树脂体系的相容性好，而且成本低于市场上常用的硅烷偶联剂及人造石专用助磨改性剂。因此，经过深入的市场分析和实验室研究，我公司决定选用郑教授开发的硅微粉表面改性剂作为中试试验原料。二、试验原理通过表面改性，可以将粉体颗粒表面原有的极性基团改为非极性基团，降低表面能，颗粒间摩擦力减小，润滑性变得更好，可以提高硅微粉与有机高分子的亲和性、相容性以及流动性、分散性。而且，粉体颗粒堆积的更加紧密，堆积密度增大，吸油值减小。入磨物料与表面改性剂混合进入球磨机后，粉体颗粒和包覆材料在磨仓中经过强烈冲击，利用超细粉碎过程和其他强烈机械力作用激活颗粒表面，使其结构复杂或无定型化，增强它与有机物的反应活性，从而使改性剂均匀包覆在颗粒表面。三、试验原料及设备原料：咸宁原矿、改性剂（郑老师研制）、自来水设备：计量泵、自制药剂桶（见图1）；球磨分级系统图1改性剂添加装置四、中试试验工艺简介原计划改性剂掺量为0.25%，按照改性剂：水=1:3的比例混合好后倒入药剂桶中，通过计量泵从球磨机入料口掺入到磨机中。试验改性剂共15公斤，需掺水45公斤，按照小时产量2.6吨计算，预计每小时改性剂的用量为6.5公斤，因此在计量泵流量保持稳定和精准的情况下（即控制流量26kg/h）,改性剂和水混合液体的滴加时间为2.3h。球磨机开机运行后，改性剂同时开始滴加，考虑到球磨机开机运行前仓内仍剩余大约3t左右的料，开机后需先用改性后的磨粉将球磨机内剩余的料挤出，因此开机后1.2h左右的粗粉料仓出料仍主要是球磨机内原剩余的未改性粉，在此之后的粗粉料仓下料才是稳定的经改性的产品，即在开机后1.2h-2.3h之间的产品是经过完全改性的，其试验分析结果和客户试用结果最具参考价值。五、中试试验过程中试试验开始前先清空粗粉料仓，12:23分开动球磨机，同时打开计量泵滴加改性剂。12点40分开始下第一包料，而后每隔15分钟下一包料，按照顺序编号为1、2、3。。。，并标记好每包重量，下完一包料后立即进行取样化验。由于计量泵调节精度的限制以及计量误差，原定于2.3h内滴加完的改性药剂...
