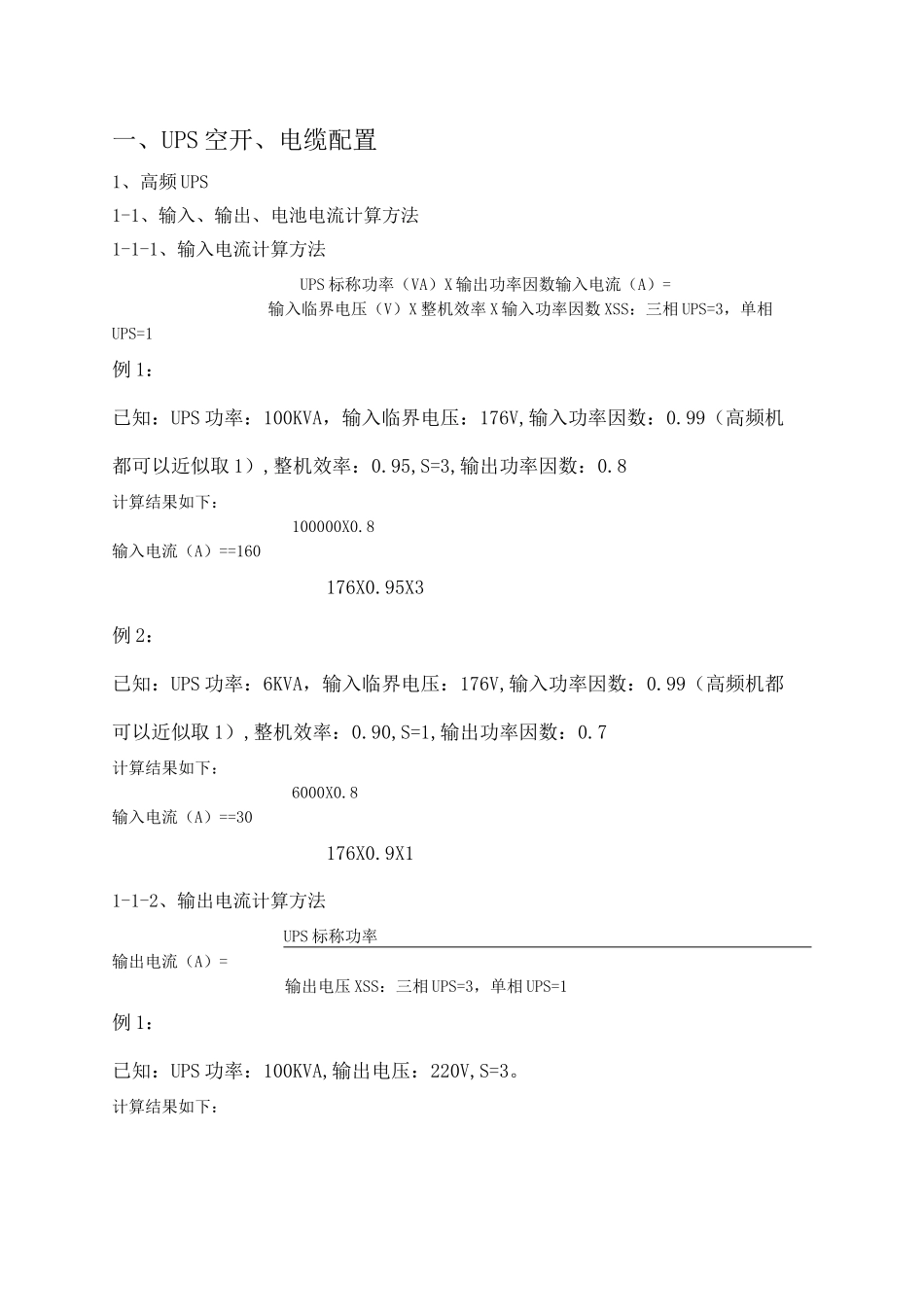

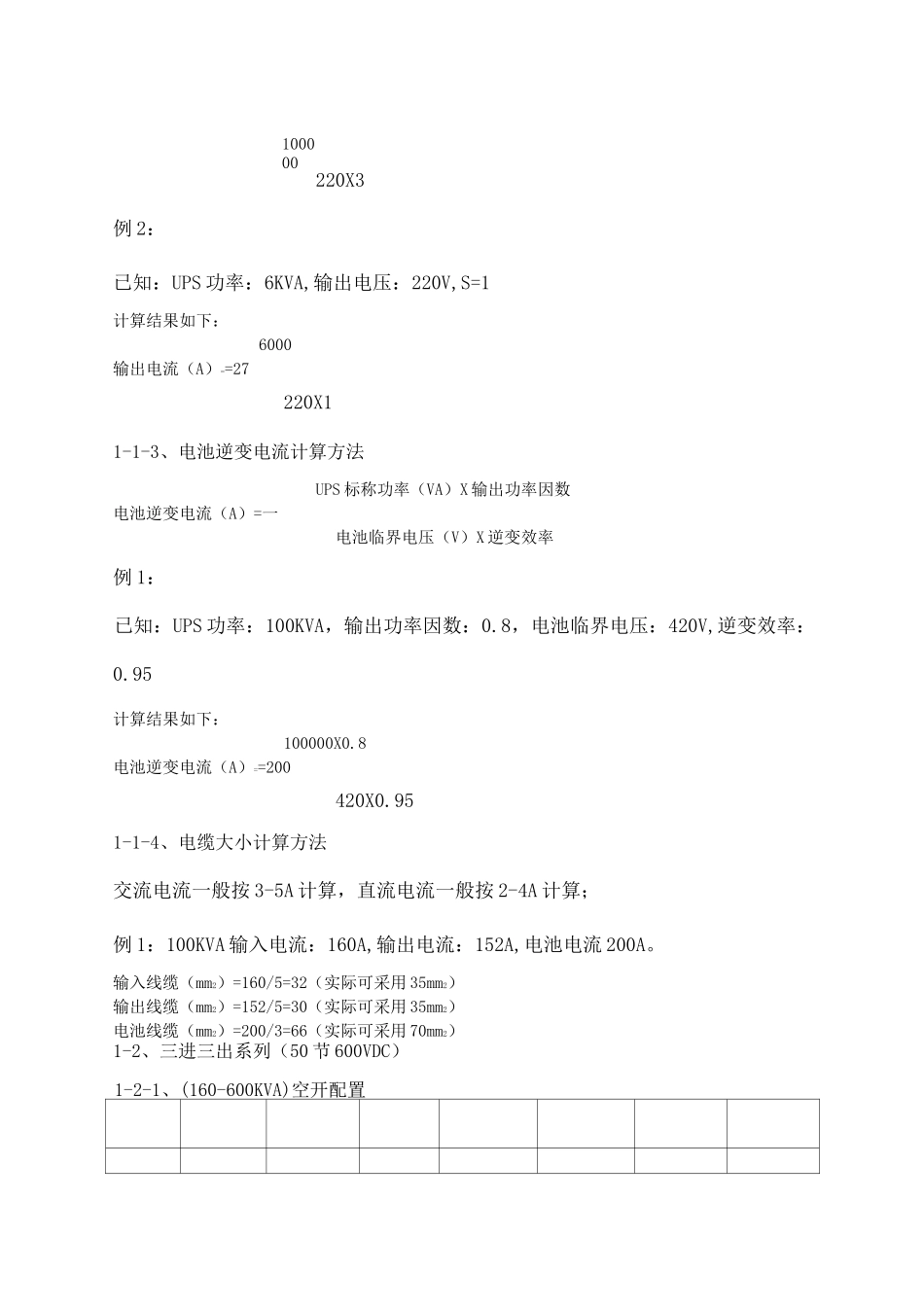

UPS空开、线缆、对应表一、UPS空开、电缆配置1、高频UPS1-1、输入、输出、电池电流计算方法1-1-1、输入电流计算方法UPS标称功率（VA）X输出功率因数输入电流（A）=输入临界电压（V）X整机效率X输入功率因数XSS：三相UPS=3，单相UPS=1例1：已知：UPS功率：100KVA，输入临界电压：176V,输入功率因数：0.99（高频机都可以近似取1）,整机效率：0.95,S=3,输出功率因数：0.8计算结果如下：100000X0.8输入电流（A）==160176X0.95X3例2：已知：UPS功率：6KVA，输入临界电压：176V,输入功率因数：0.99（高频机都可以近似取1）,整机效率：0.90,S=1,输出功率因数：0.7计算结果如下：6000X0.8输入电流（A）==30176X0.9X11-1-2、输出电流计算方法UPS标称功率输出电流（A）=输出电压XSS：三相UPS=3，单相UPS=1例1：已知：UPS功率：100KVA,输出电压：220V,S=3。计算结果如下：100000220X3例2：已知：UPS功率：6KVA,输出电压：220V,S=1计算结果如下：6000输出电流（A）==27220X11-1-3、电池逆变电流计算方法UPS标称功率（VA）X输出功率因数电池逆变电流（A）=一电池临界电压（V）X逆变效率例1：已知：UPS功率：100KVA，输出功率因数：0.8，电池临界电压：420V,逆变效率：0.95计算结果如下：100000X0.8电池逆变电流（A）==200420X0.951-1-4、电缆大小计算方法交流电流一般按3-5A计算，直流电流一般按2-4A计算；例1：100KVA输入电流：160A,输出电流：152A,电池电流200A。输入线缆（mm2）=160/5=32（实际可采用35mm2）输出线缆（mm2）=152/5=30（实际可采用35mm2）电池线缆（mm2）=200/3=66（实际可采用70mm2）1-2、三进三出系列（50节600VDC）1-2-1、(160-600KVA)空开配置200KVA600VDC340303311400/3P320/3P320/3P250KVA600VDC425379389500/3P400/3P400/3P300KVA600VDC510454466630/3P500/3P500/3P400KVA600VDC680606622800/3P630/3P630/3P500KVA600VDC8507587771000/3P800/3P800/3P600KVA600VDC10209099151250/3P1000/3P1000/3P注：•实际开关容量不得小于表中开关容量；.电池开关额定工作直流电压，不得低于600VDC；1-2-2、（160-600KVA）电缆配置功率输入电缆mm2输出电缆mm2电池电缆mm2零线mm2地线mm2160KVA5050705025200KVA7070957035250KVA70701207035300KVA9595150（70*2）9550400KVA120120240（120*2）12070500KVA150150300（150*2）15070600KVA185185350（185*2）18595注：•实际电缆线径不得小于表中线径；•电缆的截面积是按铜芯电缆计算的（如果用铝芯电缆则需增加30%）同时考虑了温度的上升以及最多15米（交流回路）或10米（直流回路）的线路压降。如果线路更长，则要选用截面积更大的电缆（具体可向技术支持部咨询），以保证线路的压降低于3%（交流）或1%（直流）；•300KVA及以上功率UPS,电池线需采用2-3根并联。1-2-3、电池空开接线图1-3、三进三出高频系列（40节480VDC）1-3-1、（30-120KVA）空开配置功率电池输入电流输出电流电池最大输入空开输出空开电池空开果线路更长，则要选用截面积更大的电缆（具体可向技术支持部咨询），以保证线路的压降低于3%（交流）或1%（直流）。电压AA电流AAAA30KVA480VDC48456063/3P63/3P80/3P40KVA480VDC646180100/3P100/3P100/3P50KVA480VDC8076100100/3P100/3P125/3P60KVA480VDC9691120125/3P125/3P160/3P80KVA480VDC128121160160/3P160/3P200/3P90KVA480VDC144136180160/3P160/3P200/3P100KVA480VDC160152200250/3P250/3P250/3P120KVA480VDC191182240250/3P250/3P320/3P注：•实际开关容量不得小于表中开关容量；.电池开关额定工作直流电压，不得低于480VDC；1-3-2、（30-120KVA）电缆配置功率输入电缆mm2输出电缆mm2电池电缆mm2零线mm2地线mm230KVA161625161040KVA161635161050KVA252535251660KVA252550251680KVA353550351690KVA3535703525100KVA5050705025120KVA7070957035注：•实际电缆线径不得小于表中线径；•电缆的截面积是按铜芯电缆计算的（如果用铝芯电缆则需增加30%）同时考虑了温度的上升以及最多15米（交流回路）或10米（直流回路）的线路压降。如果线路更长，则要选用截面积更大的电缆（具体可向技术支持部咨询），以保证线路的压...
