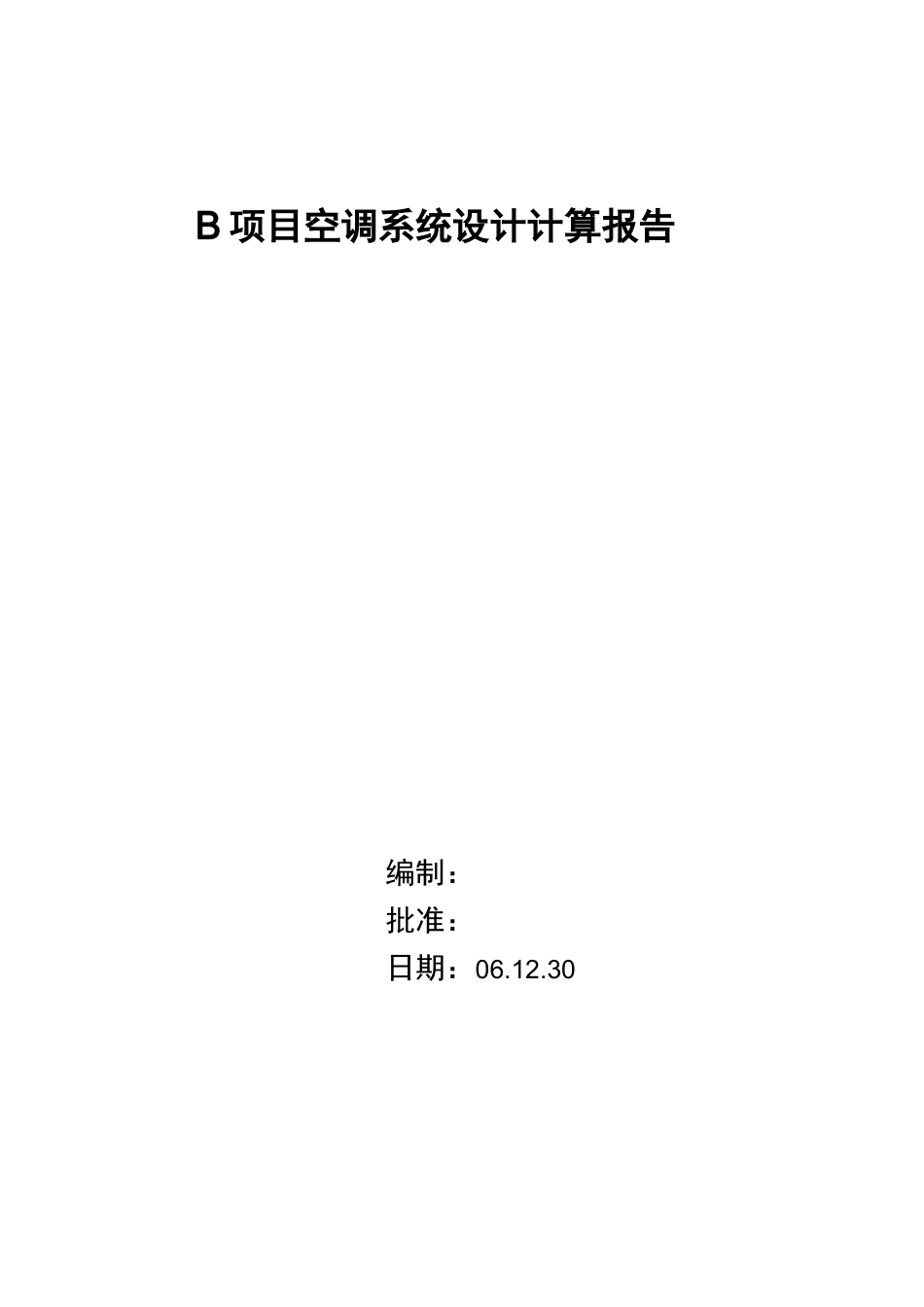

B项目空调系统设计计算报告编制:批准:日期:06
30一、汽车空调热负荷计算21
空调系统原理图22
汽车空调热负荷32
1边界条件的确定32
2热平衡关系的建立42
3空调热负荷计算52
4空调系统制冷量的确定11二、制冷剂循环流量111
压焓图状态点的确定112
制冷剂循环流量12三、所选压缩机与汽车动力匹配计算12四、冷凝器能力计算14五、蒸发器能力计算14六、送风量的计算15B22空调计算报告一、汽车空调热负荷计算1.空调系统原理图汽车空调系统采用蒸汽压缩式制冷原理
B22空调系统主要由压缩机、冷凝器、贮液干燥器、热力膨胀阀、蒸发器、高低压管组成,其原理为:低温低压液态制冷剂进入蒸发器,在一定压力下吸热气化,变成低温低压气态制冷剂,然后被压缩机抽吸压缩,成为高温高压气态制冷剂,再经过冷凝器放热,冷凝成低温高压液态制冷剂,然后经过热力膨胀阀,制冷剂恢复到低温低压状态,重新流入蒸发器吸热气化,从而完成一个制冷循环
制冷循环示意图如下:热力膨低压管蒸发贮液干燥高压管冷凝咼压图1制冷循环示意图根据奇瑞企业标准Q/SQR
072-2005《整车空调系统环境实验及其评估方法》,对汽车空调系统进行环境模拟试验,试验结果应满足以下要求:1)怠速工况:环境温度40°C±1°C、相对湿度50%±2RH、日照1KW/m2、迎面风速10km/h、空档位/P档、鼓风机最大档、全冷(L0)吹面方向、内循环、测试时间45min、车内无人,满足条件后开始试验,车内平均温度(室内头部温度点)不高于38C;2)40km/h工况:环境温度40°C±1°C、相对湿度50%±2RH、日照1KW/m
、迎面风速40km/h、4档位/D档、鼓风机最大档、全冷(L0)吹面方向、内循环、测试时间45min、车内1人,满足条件后开始试验,车内平均温度(室内头部温度点)不高于28C;3)90km/h工况:环
