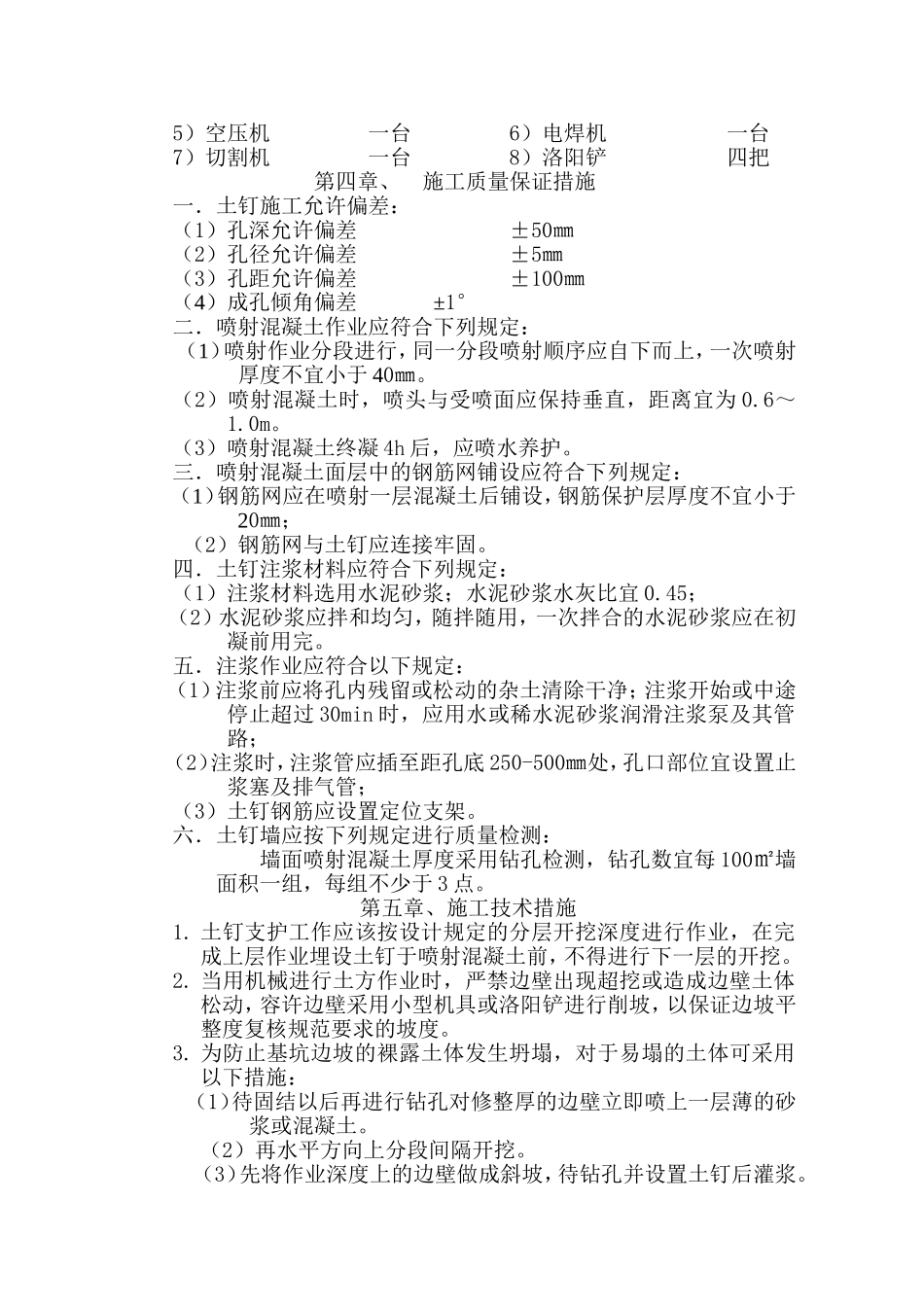

第一章．工程简介一．工程概况：陕西高速公路养护技术综合办公楼工程位于西安市东三环与咸宁路东南角。为框架结构，建筑高度36.60m，地下一层，地上九层，建筑面积11670㎡，基坑深6.5米。二．工程地质条件详见勘探报告。第二章．基坑支护设计基坑支护设计见《基坑支护结构图》第三章、基坑支护施工一．施工方案边坡采用土钉墙支护，根据西北综合勘探设计研究院通知，基坑深度小于2.5m均不做任何护坡处理。二．土钉墙施工（1）根据设计要求机械开挖工作面，人工修整坡面，埋设喷射混凝土厚度控制标志。（2）钻孔、安设土钉、安装花管、注浆、安装连接件。（3）绑扎钢筋网片，喷射混凝土。（4）设置坡顶、坡面和坡角的排水系统。1.放线：按图纸要求用钢尺确定孔位并做好标记，边坡设计土钉排。土钉上下间距1.6m，左右间距1.8m，加密区左右间距为1.6m，上下间距1.6m。从-4.9m处开始为第一排花管，第二排为18土钉，第三排为花管。2.成孔：成孔采用人工洛阳铲成孔。严格控制成孔的位置和角度偏差。成孔倾角偏差控制在±5°内。3.土钉、花管加工与花管安装：土钉钢筋长6.0米，花管长6.0m土钉主筋每隔2.0米设置一个Φ6.5钢筋船型中心定位架。土钉施工后，在修整后的坑壁上将编好的钢筋网固定在锚钉上，每隔1.0米设置托垫，防止钢筋网片弯曲。用横拉钢筋固定钢筋网。在土钉端部通过筋与面层的加强筋及钢筋网连接时，其相互之间应焊牢。销钉筋长度为10㎝，单面焊接。4.灌注水泥砂浆：采用水灰比0.45水泥砂浆搅拌机搅拌均匀后，将注浆管插入距孔底250～500㎜，通过浆泵加压，灌入孔底，缓慢拔出注浆管，直至浆体饱满，稍后需补浆1-2次。5.喷射混凝土面：喷射80㎜厚的C20混凝土面层，骨料采用碎石粉。喷射采用混凝土喷射机干喷法作业。混凝土施工的同时，应在坡顶及坡角采取必要的排水措施，如发现异常情况及时通知设计人员。喷射混凝土的喷射顺序自下而上，喷头与喷面距离控制在0.6-1.0m范围内，射流方向垂直与喷射面，在钢筋部位，应先喷填钢筋后方，然后再喷填钢筋前方，防止在钢筋背面出现空隙。三．施工设备配置根据本工程的施工工艺，场地主要情况，主要设备配置如下：1）砂浆搅拌机一台2）注浆泵一台3）砼喷射机一台4）喷枪头二台5）空压机一台6）电焊机一台7）切割机一台8）洛阳铲四把第四章、施工质量保证措施一．土钉施工允许偏差：（1）孔深允许偏差±50㎜（2）孔径允许偏差±5㎜（3）孔距允许偏差±100㎜（4）成孔倾角偏差±1°二．喷射混凝土作业应符合下列规定：（1）喷射作业分段进行，同一分段喷射顺序应自下而上，一次喷射厚度不宜小于40㎜。（2）喷射混凝土时，喷头与受喷面应保持垂直，距离宜为0.6～1.0m。（3）喷射混凝土终凝4h后，应喷水养护。三．喷射混凝土面层中的钢筋网铺设应符合下列规定：（1）钢筋网应在喷射一层混凝土后铺设，钢筋保护层厚度不宜小于20㎜；（2）钢筋网与土钉应连接牢固。四．土钉注浆材料应符合下列规定：（1）注浆材料选用水泥砂浆；水泥砂浆水灰比宜0.45；（2）水泥砂浆应拌和均匀，随拌随用，一次拌合的水泥砂浆应在初凝前用完。五．注浆作业应符合以下规定：（1）注浆前应将孔内残留或松动的杂土清除干净；注浆开始或中途停止超过30min时，应用水或稀水泥砂浆润滑注浆泵及其管路；（2）注浆时，注浆管应插至距孔底250-500㎜处，孔口部位宜设置止浆塞及排气管；（3）土钉钢筋应设置定位支架。六．土钉墙应按下列规定进行质量检测：墙面喷射混凝土厚度采用钻孔检测，钻孔数宜每100㎡墙面积一组，每组不少于3点。第五章、施工技术措施1.土钉支护工作应该按设计规定的分层开挖深度进行作业，在完成上层作业埋设土钉于喷射混凝土前，不得进行下一层的开挖。2.当用机械进行土方作业时，严禁边壁出现超挖或造成边壁土体松动，容许边壁采用小型机具或洛阳铲进行削坡，以保证边坡平整度复核规范要求的坡度。3.为防止基坑边坡的裸露土体发生坍塌，对于易塌的土体可采用以下措施：（1）待固结以后再进行钻孔对修整厚的边壁立即喷上一层薄的砂浆或混凝土。（2）再水平方向上分段间隔开挖。（3）先将作业深度上的边壁做成斜坡，待钻孔并设置土钉后灌浆...
