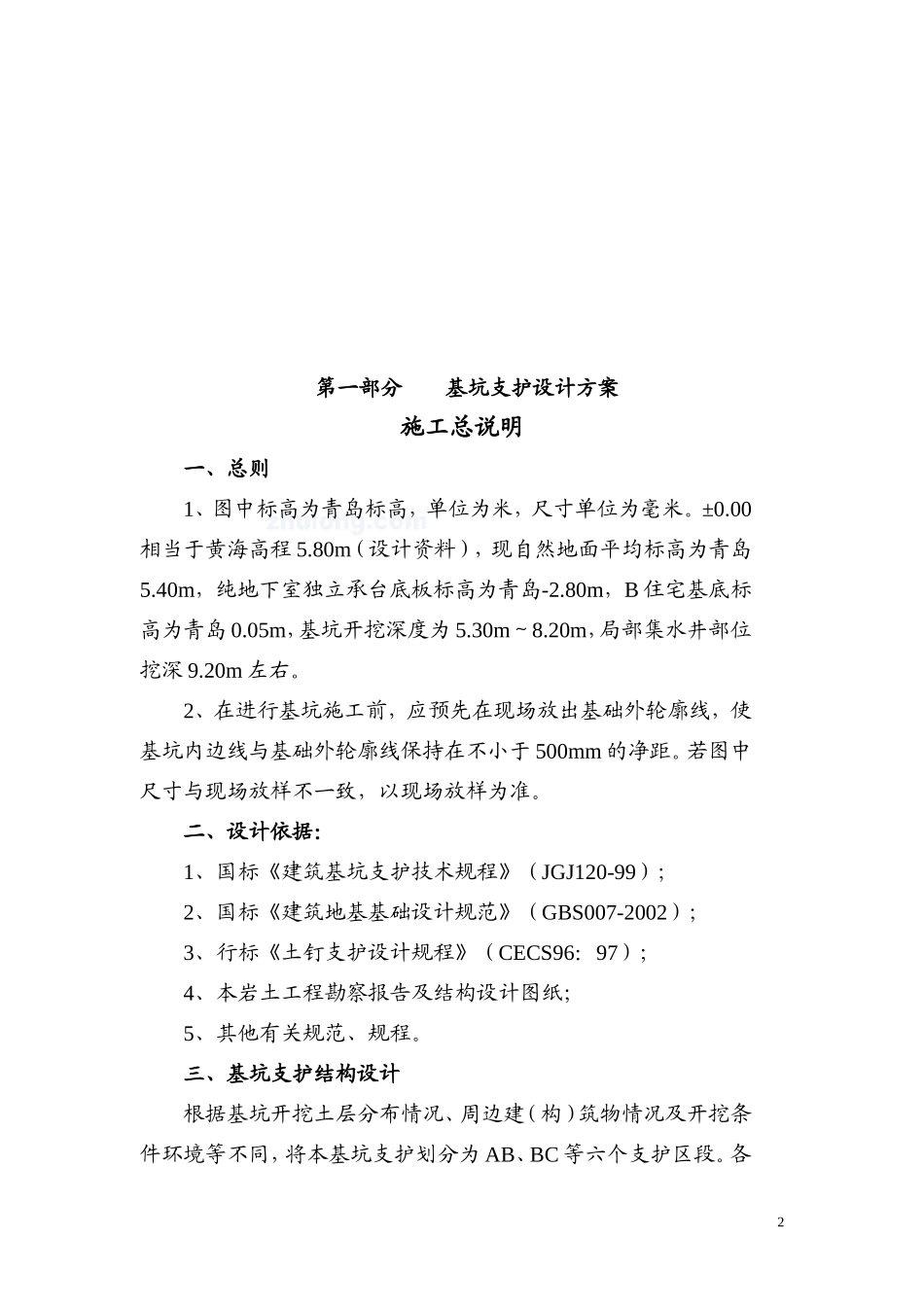

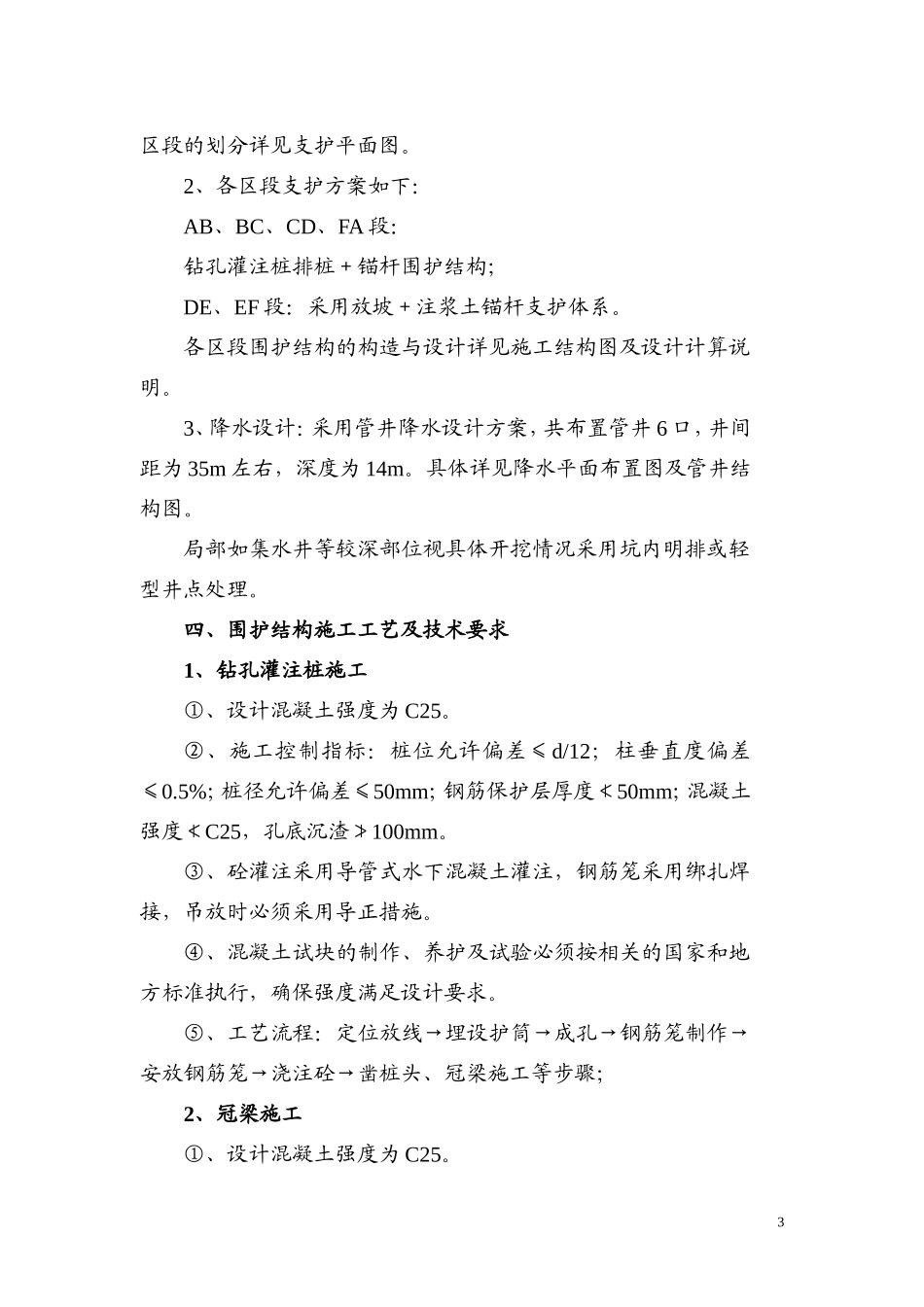

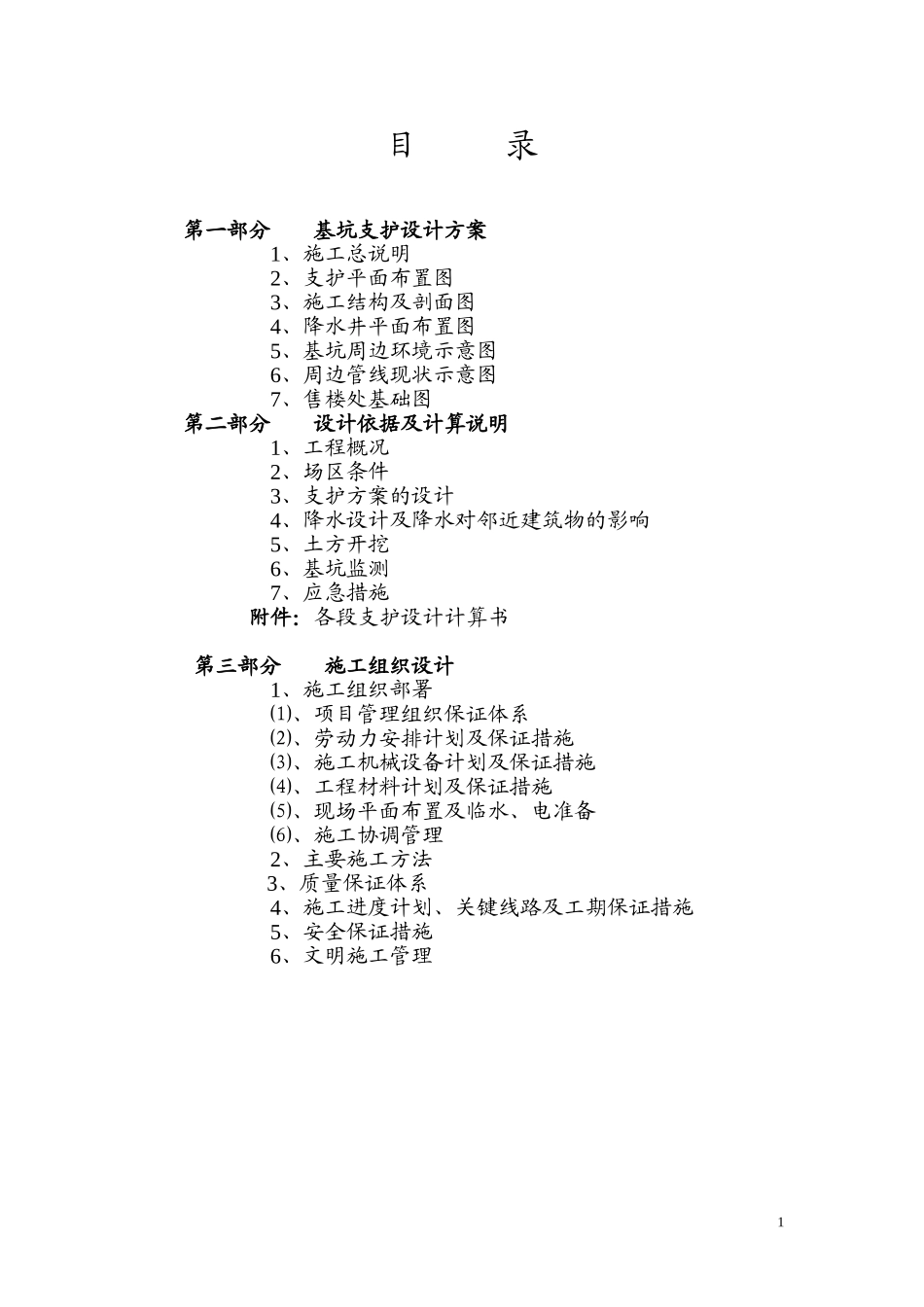

目录第一部分基坑支护设计方案1、施工总说明2、支护平面布置图3、施工结构及剖面图4、降水井平面布置图5、基坑周边环境示意图6、周边管线现状示意图7、售楼处基础图第二部分设计依据及计算说明1、工程概况2、场区条件3、支护方案的设计4、降水设计及降水对邻近建筑物的影响5、土方开挖6、基坑监测7、应急措施附件：各段支护设计计算书第三部分施工组织设计1、施工组织部署⑴、项目管理组织保证体系⑵、劳动力安排计划及保证措施⑶、施工机械设备计划及保证措施⑷、工程材料计划及保证措施⑸、现场平面布置及临水、电准备⑹、施工协调管理2、主要施工方法3、质量保证体系4、施工进度计划、关键线路及工期保证措施5、安全保证措施6、文明施工管理1第一部分基坑支护设计方案施工总说明一、总则1、图中标高为青岛标高，单位为米，尺寸单位为毫米。±0.00相当于黄海高程5.80m（设计资料），现自然地面平均标高为青岛5.40m，纯地下室独立承台底板标高为青岛-2.80m，B住宅基底标高为青岛0.05m，基坑开挖深度为5.30m～8.20m，局部集水井部位挖深9.20m左右。2、在进行基坑施工前，应预先在现场放出基础外轮廓线，使基坑内边线与基础外轮廓线保持在不小于500mm的净距。若图中尺寸与现场放样不一致，以现场放样为准。二、设计依据：1、国标《建筑基坑支护技术规程》（JGJ120-99）；2、国标《建筑地基基础设计规范》（GBS007-2002）；3、行标《土钉支护设计规程》（CECS96：97）；4、本岩土工程勘察报告及结构设计图纸；5、其他有关规范、规程。三、基坑支护结构设计根据基坑开挖土层分布情况、周边建（构）筑物情况及开挖条件环境等不同，将本基坑支护划分为AB、BC等六个支护区段。各2区段的划分详见支护平面图。2、各区段支护方案如下：AB、BC、CD、FA段：钻孔灌注桩排桩＋锚杆围护结构；DE、EF段：采用放坡＋注浆土锚杆支护体系。各区段围护结构的构造与设计详见施工结构图及设计计算说明。3、降水设计：采用管井降水设计方案，共布置管井6口，井间距为35m左右，深度为14m。具体详见降水平面布置图及管井结构图。局部如集水井等较深部位视具体开挖情况采用坑内明排或轻型井点处理。四、围护结构施工工艺及技术要求1、钻孔灌注桩施工①、设计混凝土强度为C25。②、施工控制指标：桩位允许偏差≤d/12；柱垂直度偏差≤0.5%；桩径允许偏差≤50mm；钢筋保护层厚度≮50mm；混凝土强度≮C25，孔底沉渣≯100mm。③、砼灌注采用导管式水下混凝土灌注，钢筋笼采用绑扎焊接，吊放时必须采用导正措施。④、混凝土试块的制作、养护及试验必须按相关的国家和地方标准执行，确保强度满足设计要求。⑤、工艺流程：定位放线→埋设护筒→成孔→钢筋笼制作→安放钢筋笼→浇注砼→凿桩头、冠梁施工等步骤；2、冠梁施工①、设计混凝土强度为C25。3②、质量标准：应满足设计要求及《钢筋砼结构施工规范》。③、施工工艺流程为：凿桩头→放线定位→钢筋绑扎→支模板→浇砼→振捣→养护→拆模。3、锚杆施工①、土层锚杆施工工艺流程为：土方开挖→钻孔→安放杆体→灌浆→养护→安放锚头→张拉锚固(施工预应力)→下层土方开挖。②、锚孔定位偏差不应大于20mm，偏斜度不大于5%，孔深应超过锚杆设计长度0.50m；③、注浆浆液为纯水泥浆，水灰比为0.5左右，注浆量Φ110孔为50kg/m左右，Φ150孔为75kg/m左右。④、注浆管应与锚杆同时放放孔内，并加对中支架，注浆管端头与孔底距离为100mm左右。4、喷锚面层的施工①、土钉喷锚支护施工基本流程为：分层挖土→人工修坡→设置土钉→注浆→铺设面层钢筋网→喷射砼面层等步骤。土钉和混凝土面层的施工按设计要求必须采用分层分段，自上而下逐层施工。每层挖土深度不得深于该层土钉标高50cm。每一施工层次必须分段，每段的长度不超过30m，填土较厚区不得超过15m。每一施工层次的土钉施工完成后必须及时铺设钢筋网片，迅速完成焊接（绑扎），立即喷射混凝土。②、土钉（锚）的施工⑴、施工前，应充分核对设计条件、土层条件和环境情况，预计土钉施工可能带来的影响，对所需的原材料的型号、品种、规格及杆体加工质量等进行核查，必须符合设计要求。⑵、成孔时，就根据设计要求和土...
