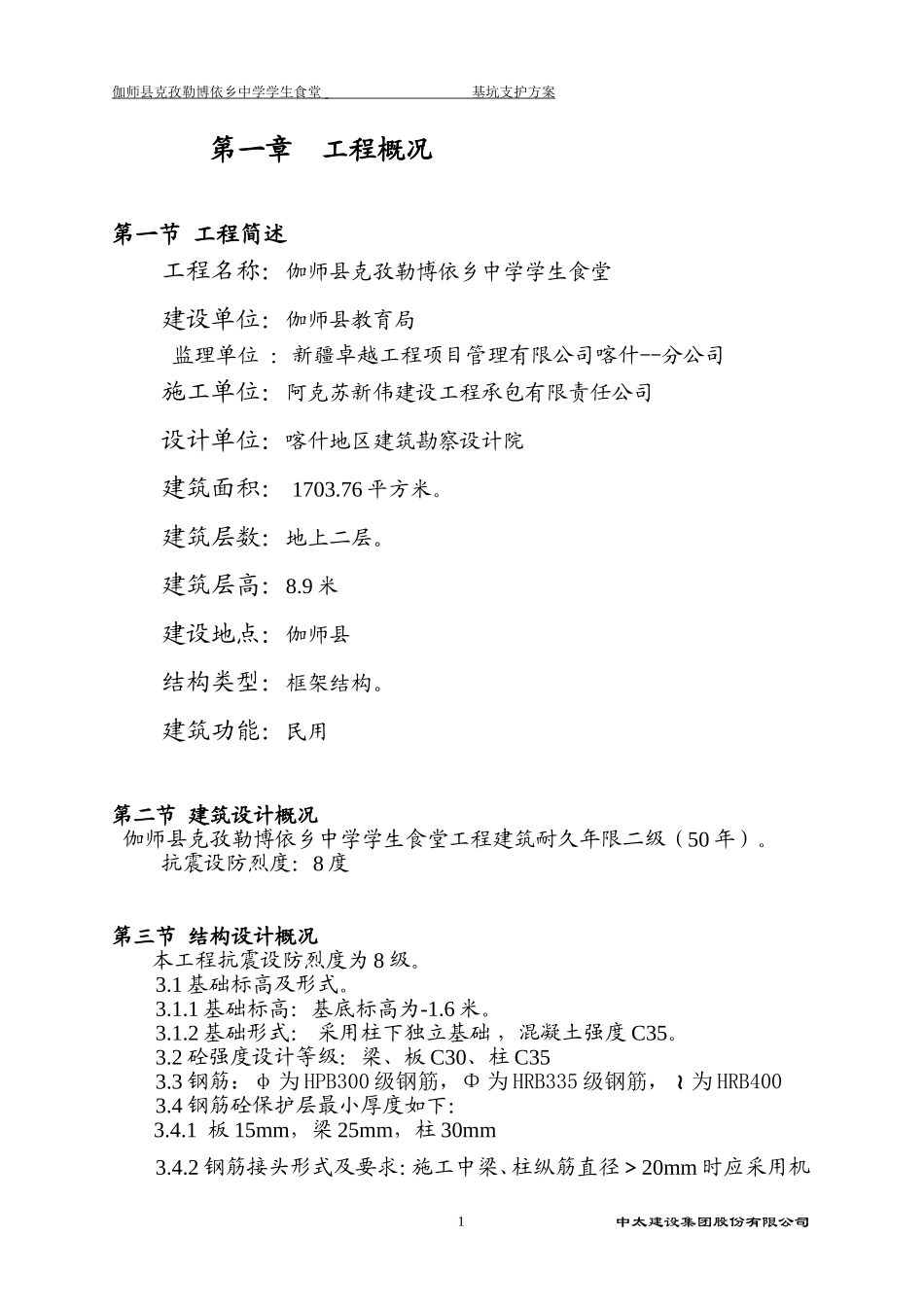

伽师县克孜勒博依乡中学学生食堂基坑支护方案第一章工程概况第一节工程简述工程名称：伽师县克孜勒博依乡中学学生食堂建设单位：伽师县教育局监理单位：新疆卓越工程项目管理有限公司喀什--分公司施工单位：阿克苏新伟建设工程承包有限责任公司设计单位：喀什地区建筑勘察设计院建筑面积：1703.76平方米。建筑层数：地上二层。建筑层高：8.9米建设地点：伽师县结构类型：框架结构。建筑功能：民用第二节建筑设计概况伽师县克孜勒博依乡中学学生食堂工程建筑耐久年限二级（50年）。抗震设防烈度：8度第三节结构设计概况本工程抗震设防烈度为8级。3.1基础标高及形式。3.1.1基础标高：基底标高为-1.6米。3.1.2基础形式：采用柱下独立基础，混凝土强度C35。3.2砼强度设计等级：梁、板C30、柱C353.3钢筋：φ为HPB300级钢筋，Φ为HRB335级钢筋，为HRB4003.4钢筋砼保护层最小厚度如下：3.4.1板15mm，梁25mm，柱30mm3.4.2钢筋接头形式及要求：施工中梁、柱纵筋直径＞20mm时应采用机中太建设集团股份有限公司1伽师县克孜勒博依乡中学学生食堂基坑支护方案械连接，接头位置应相互错开。3.4.3梁、柱、板的钢筋绑扎搭接、连接应符合国家现行有关标准规定。第四节设备安装、材料说明4.1采暖系统：本工程采用地板辐射采暖系统。热源由集中供热提供供回水95~70℃热水经过板换为地暖系统供回系统供回水温度为50~40℃。平穿过厕所等潮湿房间的管道，套管与管道之间填实油麻；系统安装后进行水冲洗试压，试压压力为10KG/cm2,试压合格后，对系统进行冲洗，冲洗时以系统能达到的最大压力和流量进水，直到出水口水色和透明度与入水口目测一致为合格。4.2电气概述4.2.1电源：采用380/220V三相四线系统，采用电缆直埋地引入；进—户线采用VV22—4X95电力电缆直埋地引至地下室总配电室；插座照明管穿线为BV—500伏铜芯绝缘导线。4.2.2设备安装：4.2.2.1配电箱：配电箱安装底边距地均为1.4m。4.2.2.2开关：开关距地1.4m暗装。第二章编制依据1、《新疆岩土地质勘探报告》2、粤丰城市广场一期商贸区地下室工程图纸3、《建筑地基基础工程施工质量验收规范》GB50202-20024、《建筑基坑支护技术规范》JGJ120-995、《建筑基坑支护工程技术规程》DBJ/T15-20-976、《建筑施工计算手册》江正荣编著7、《实用土木工程手册》第三版8、《地基与基础》第三版9、新疆维吾尔族自治区、喀什市有关文件及规定中太建设集团股份有限公司2伽师县克孜勒博依乡中学学生食堂基坑支护方案第三章施工准备1、熟悉设计图纸，进行更深入的现场踏勘，掌握整个施工现场的地质情况，与业主、设计单位、监理单位召开碰头会，进行必要的咨询，以进一步明确设计及施工要点，与材料供应商洽谈，明确材料的特殊要求及质量保证措施，做好技术准备工作；2、在施工准备阶段，到有关单位办理好各种施工手续，合理调拨人员，进行设备调试，确保各种设备正常运转；3、工程测量人员第一时间进入施工现场，详细、准确地复核测量控制点，绘制详细的平面控制桩和水准基点的布置图，收集已有的控制点成果资料，与监理单位办理控制点交接手续；4、精确地计算工程量及各种材料和设备的需用量，以保证各种材料和设备的供应和调配；5、施工排水：在基坑四周沿坡底、坡顶设砖砌排水明沟，基坑转角处设砖砌集水井（在基坑顶、底各设4个），井深超过基坑底1m以上，并设一个三级砖砌沉淀池，将汇集的地下水抽排到现场临时道路旁的排水沟，经沉淀池再次沉淀后排入市政排水管道；6、施工现场临建已完成，办公室、工人宿舍、配套生活设施、材料库房等齐全，创造了一个文明、舒适的办公、生活环境；7、动力及供水：根据业主提供的用电、用水接驳点，接驳现场的施工、生活用电、用水；8、落实好劳动力、机具、材料等计划。施工机具计划表序号机械名称规格型号单位数量备注1反铲挖掘机加藤0.8m3台12自卸汽车30t台23装载机Zl50-Ⅱ台14抽水机Φ100台潜水泵中太建设集团股份有限公司3伽师县克孜勒博依乡中学学生食堂基坑支护方案5钢筋切断机6-50mm台26钢筋弯曲机6-50mm台27电焊机30KVA台28砼喷射泵HPH4-5M3台1边坡支护用9挖土凿岩机PC200台清除地下室障碍物劳动力计划表序号...
