磁场和磁路 ()VIP免费

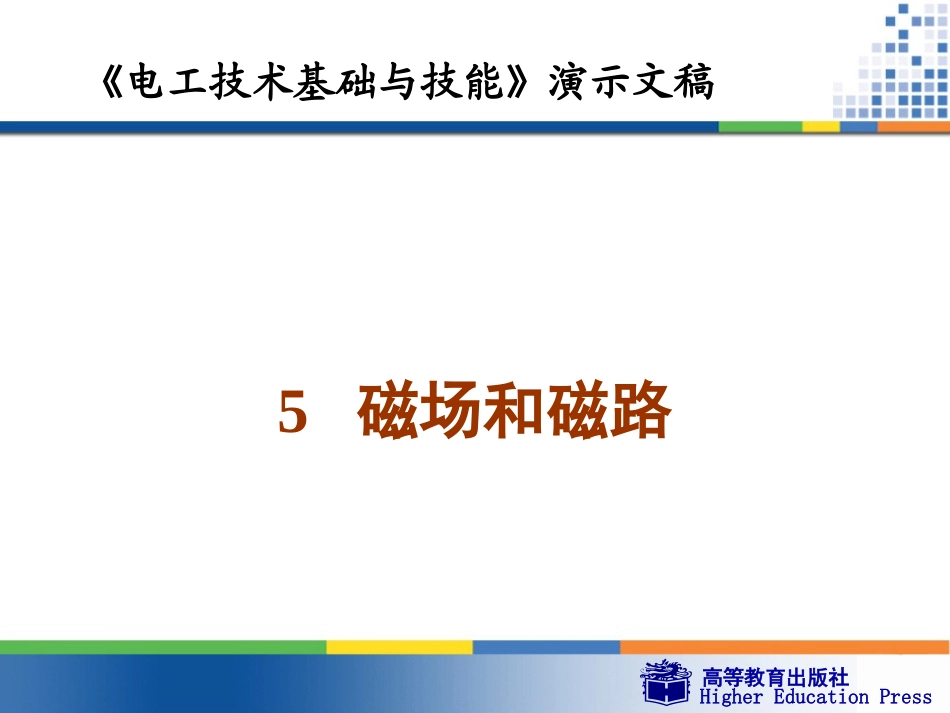

磁场和磁路 ()_第1页
1/35

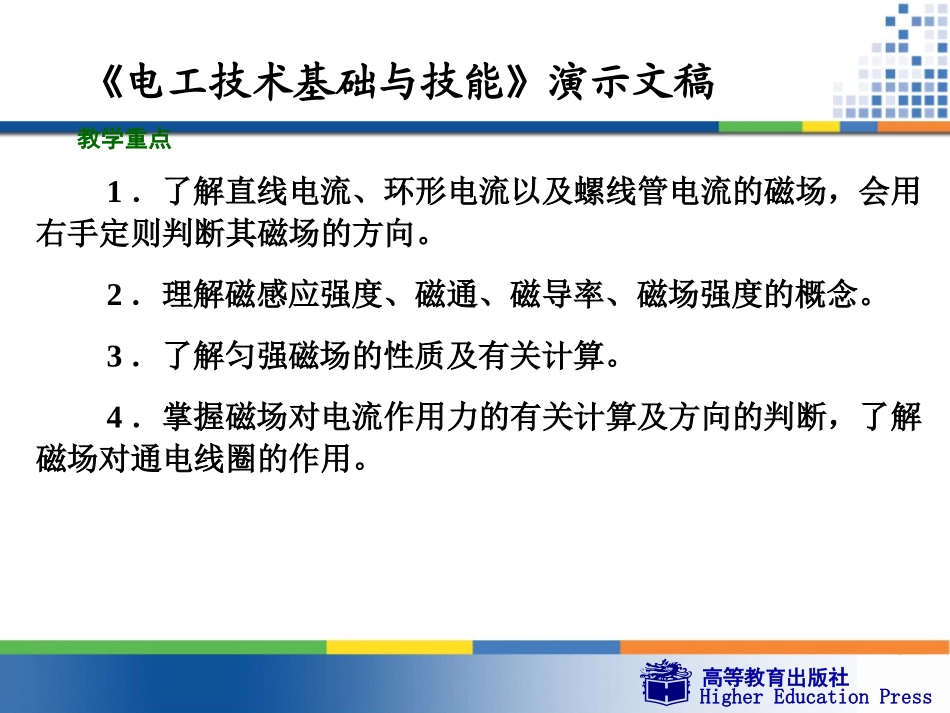

磁场和磁路 ()_第2页
2/35

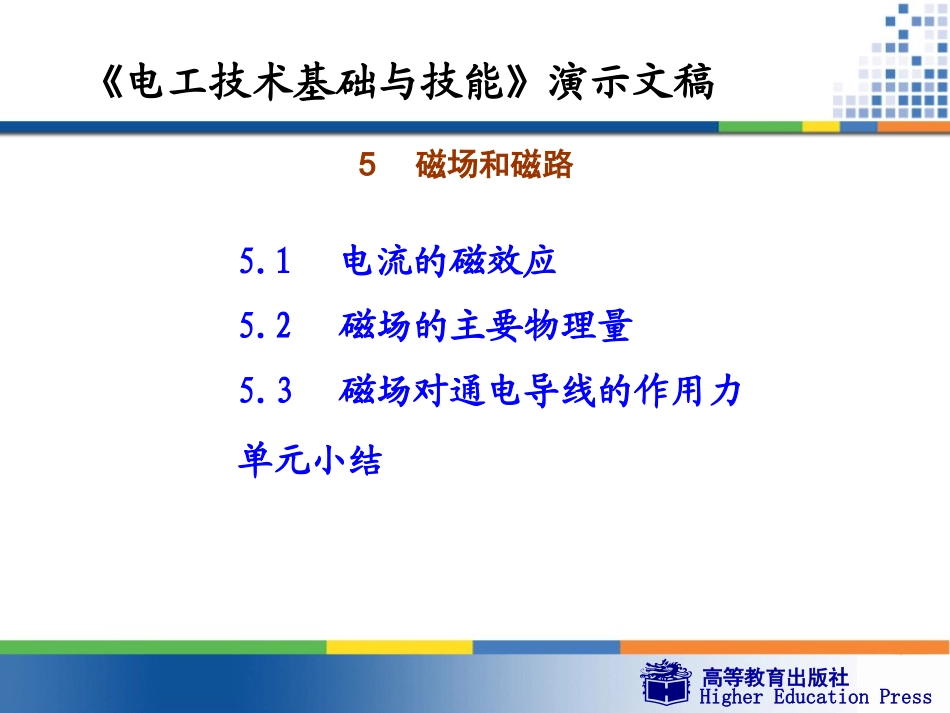

磁场和磁路 ()_第3页
3/35
高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿5磁场和磁路高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿教学重点1.了解直线电流、环形电流以及螺线管电流的磁场,会用右手定则判断其磁场的方向。2.理解磁感应强度、磁通、磁导率、磁场强度的概念。3.了解匀强磁场的性质及有关计算。4.掌握磁场对电流作用力的有关计算及方向的判断,了解磁场对通电线圈的作用。高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿5磁场和磁路5.1电流的磁效应5.2磁场的主要物理量5.3磁场对通电导线的作用力单元小结高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿5.1电流的磁效应一、磁场二、磁感线三、电流的磁场高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿1.磁场:磁体周围存在的一种特殊的物质称为磁场。磁体间的相互作用力是通过磁场传送的。磁体间的相互作用力称为磁场力,同名磁极相互排斥,异名磁极相互吸引。2.磁场的性质:磁场具有力的性质和能量性质。3.磁场方向:在磁场中某点放一个可自由转动的小磁针,它N极所指的方向即为该点的磁场方向。一、磁场高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿二、磁感线1.磁感线在磁场中画一系列曲线,使曲线上每一点的切线方向都与该点的磁场方向相同,这些曲线称为磁感线。如图5-1所示。图5-1磁感线高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿2.特点(1)磁感线的切线方向表示磁场方向,其疏密程度表示磁场的强弱。(2)磁感线是闭合曲线,在磁体外部,磁感线由N极出来,绕到S极;在磁体内部,磁感线的方向由S极指向N极。(3)任意两条磁感线不相交。说明:磁感线是为研究问题方便人为引入的假想曲线,实际上并不存在。图5-2所示为条形磁铁的磁感线。图5-2条形磁铁的磁感线高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿3.匀强磁场在磁场中某一区域,若磁场的大小、方向都相同,这部分磁场称为匀强磁场。匀强磁场的磁感线是一系列疏密均匀、相互平行的直线。高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿直线电流所产生的磁场方向可用安培定则来判定,方法是:用右手握住导线,让拇指指向电流方向,四指所指的方向就是磁感线的环绕方向。1.电流的磁场三、电流的磁场高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿环形电流的磁场方向也可用安培定则来判定,方法是:让右手弯曲的四指和环形电流方向一致,伸直的拇指所指的方向就是导线环中心轴线上的磁感线方向。高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿螺线管通电后,磁场方向仍可用安培定则来判定:用右手握住螺线管,四指指向电流的方向,拇指所指的就是螺线管内部的磁感线方向。2.电流的磁效应电流的周围存在磁场的现象称为电流的磁效应。电流的磁效应揭示了磁现象的电本质。高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿5.2磁场的主要物理量一、磁感应强度二、磁通三、磁导率四、磁场强度高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿一、磁感应强度磁场中垂直于磁场方向的通电直导线所受的磁场力F与电流I和导线长度l的乘积Il的比值称为通电直导线所在处的磁感应强度B,即IlFB高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿磁感应强度是描述磁场强弱和方向的物理量。磁感应强度是一个矢量,它的方向即为该点的磁场方向。在国际单位制中,磁感应强度的单位是:T(特斯拉)。用磁感线可形象地描述磁感应强度B的大小,B较大的地方,磁场较强,磁感线较密,B较小的地方,磁场较弱,磁感线较稀,磁感线的切线方向即为该点磁感应强度B的方向。匀强磁场中各点的磁感应强度大小和方向均相同。高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿二、磁通在磁感应强度为B的匀强磁场中取一个与磁场方向垂直,面积为S的平面,则B与S的乘积,称为穿过这个平面的磁通量,...
