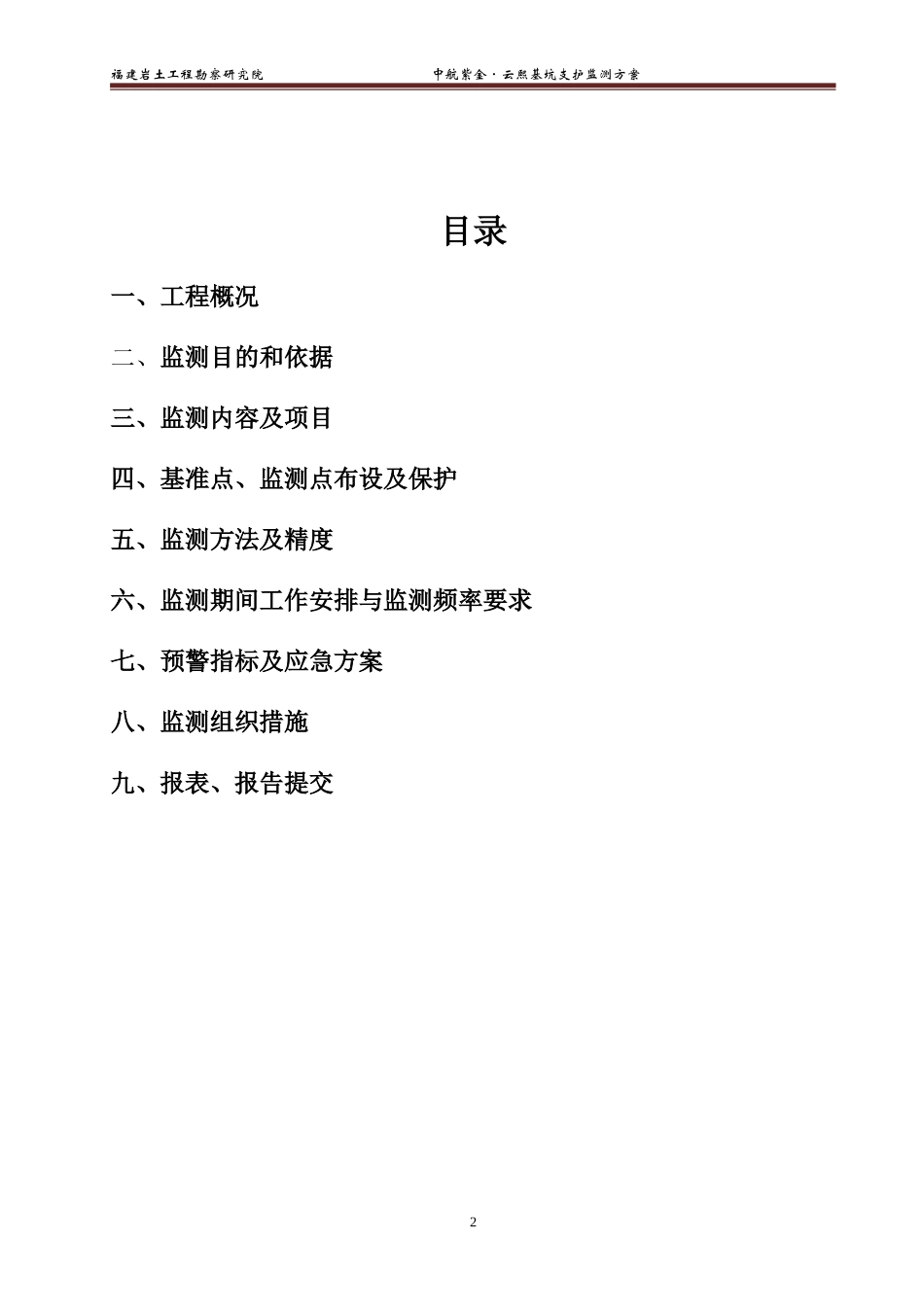

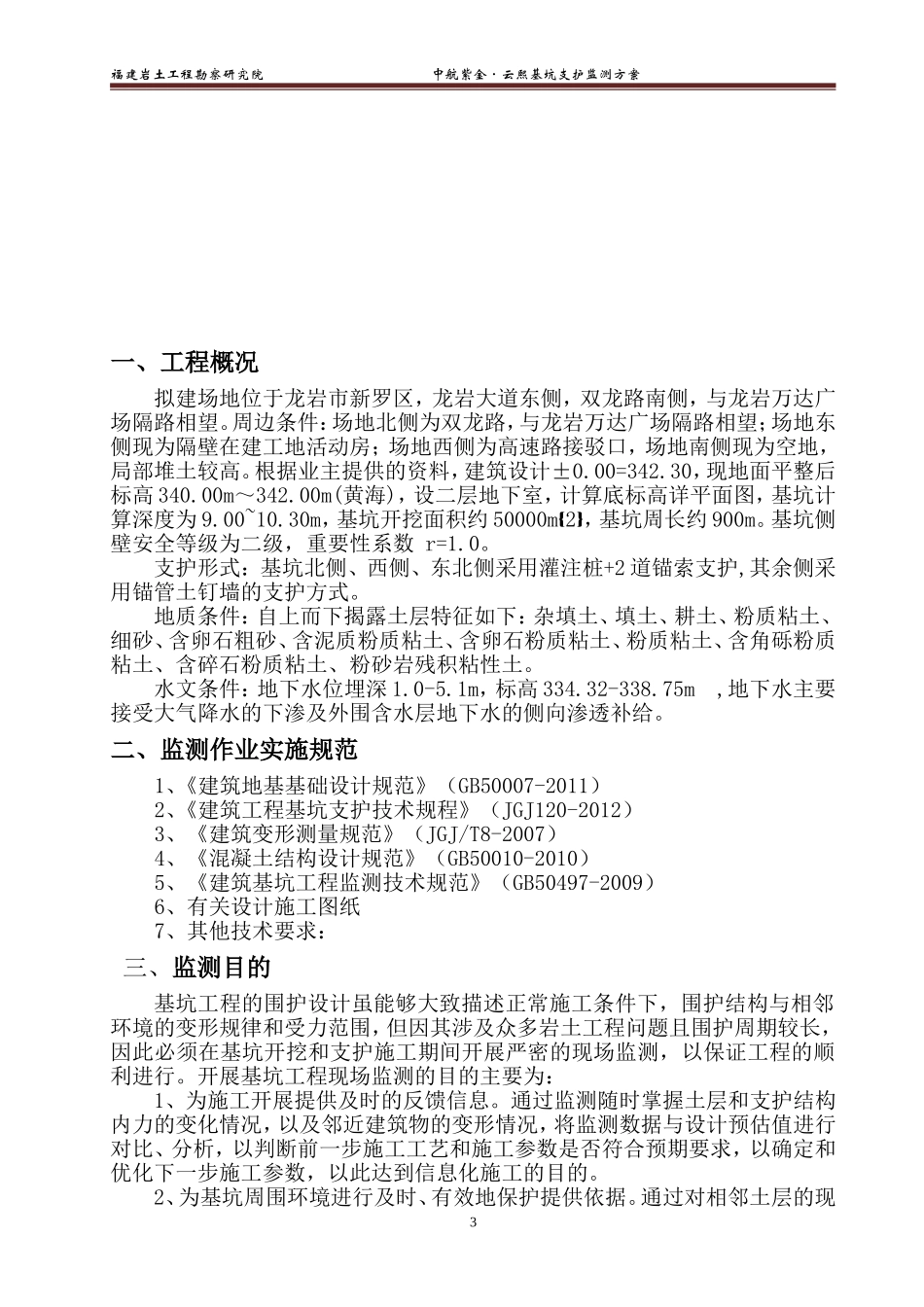

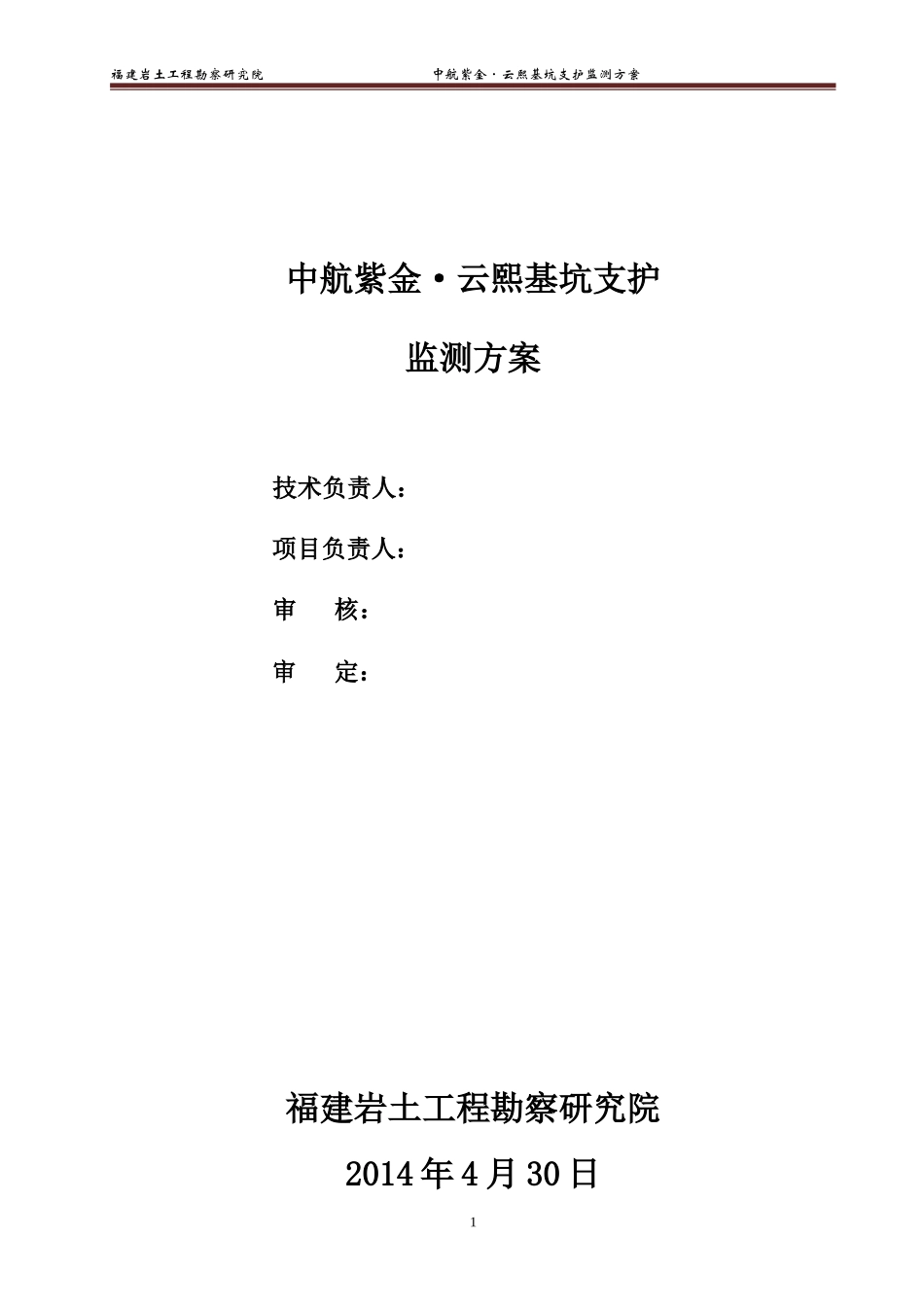

福建岩土工程勘察研究院中航紫金·云熙基坑支护监测方案中航紫金·云熙基坑支护监测方案技术负责人：项目负责人：审核：审定：福建岩土工程勘察研究院2014年4月30日1福建岩土工程勘察研究院中航紫金·云熙基坑支护监测方案目录一、工程概况二、监测目的和依据三、监测内容及项目四、基准点、监测点布设及保护五、监测方法及精度六、监测期间工作安排与监测频率要求七、预警指标及应急方案八、监测组织措施九、报表、报告提交2福建岩土工程勘察研究院中航紫金·云熙基坑支护监测方案一、工程概况拟建场地位于龙岩市新罗区，龙岩大道东侧，双龙路南侧，与龙岩万达广场隔路相望。周边条件：场地北侧为双龙路，与龙岩万达广场隔路相望；场地东侧现为隔壁在建工地活动房；场地西侧为高速路接驳口，场地南侧现为空地，局部堆土较高。根据业主提供的资料，建筑设计±0.00=342.30，现地面平整后标高340.00m～342.00m(黄海)，设二层地下室，计算底标高详平面图，基坑计算深度为9.00~10.30m，基坑开挖面积约50000m2Œ，基坑周长约900m。基坑侧壁安全等级为二级，重要性系数r=1.0。支护形式：基坑北侧、西侧、东北侧采用灌注桩+2道锚索支护,其余侧采用锚管土钉墙的支护方式。地质条件：自上而下揭露土层特征如下：杂填土、填土、耕土、粉质粘土、细砂、含卵石粗砂、含泥质粉质粘土、含卵石粉质粘土、粉质粘土、含角砾粉质粘土、含碎石粉质粘土、粉砂岩残积粘性土。水文条件：地下水位埋深1.0-5.1m，标高334.32-338.75m,地下水主要接受大气降水的下渗及外围含水层地下水的侧向渗透补给。二、监测作业实施规范1、《建筑地基基础设计规范》（GB50007-2011）2、《建筑工程基坑支护技术规程》（JGJ120-2012）3、《建筑变形测量规范》（JGJ/T8-2007）4、《混凝土结构设计规范》（GB50010-2010）5、《建筑基坑工程监测技术规范》（GB50497-2009）6、有关设计施工图纸7、其他技术要求：三、监测目的基坑工程的围护设计虽能够大致描述正常施工条件下，围护结构与相邻环境的变形规律和受力范围，但因其涉及众多岩土工程问题且围护周期较长，因此必须在基坑开挖和支护施工期间开展严密的现场监测，以保证工程的顺利进行。开展基坑工程现场监测的目的主要为：1、为施工开展提供及时的反馈信息。通过监测随时掌握土层和支护结构内力的变化情况，以及邻近建筑物的变形情况，将监测数据与设计预估值进行对比、分析，以判断前一步施工工艺和施工参数是否符合预期要求，以确定和优化下一步施工参数，以此达到信息化施工的目的。2、为基坑周围环境进行及时、有效地保护提供依据。通过对相邻土层的现3福建岩土工程勘察研究院中航紫金·云熙基坑支护监测方案场监测，验证基坑开挖方案和环境保护方案的正确性，及时分析出现的问题，及时采取措施。3、将监测结果用于反馈，优化设计，为改进设计提供依据。4、通过对监测结果与理论预测值的比较、分析，并判定被支护体系的安全状态，可以检验设计的正确性。四、监测内容（1）地下水位观测。在基坑四周布设8个水位观测孔，每孔深12米。（具体见监测点位图，下同）（2）基坑坡顶顶水平位移及沉降。在基坑四周布设35个水平位移及沉降监测点。（3）深层土体侧向位移监测。在基坑四周布设7个深层土体侧向位移监测点，每监测点布设约18米测斜管。（4）锚索应力。选择有代表性锚索（特别是中部、阳角处）进行锚索应力监测。每边监测点不少于2个断面监测（每个断面相应位置每层锚索1个）。共9个断面监测，预计共布设12个监测点。（5）灌注桩内力钢筋应力。在支护桩受力、变形较大且有代表性位置布置9根支护桩内力监测点。每根支护桩内力监测点在竖直方向内力监测传感器应布置在弯矩极值处（布设于标高-9.00m，）,每根支护桩监测点相应位置（靠近坑内侧最外边埋设1个内力传感器）。（6）基坑周边道路的水平位移、沉降监测。布置10个监测点。五、监测方法1、地下水位监测采用钢尺水位仪，利用水的导电性，测得当前水位与观测井口的距离，再通过井口标高，计算当前水位的高程。通过观测数据，绘制水位变化的历时曲线，当水位达到控制值时，及时预警。2、基坑坡顶水平位移监测...
