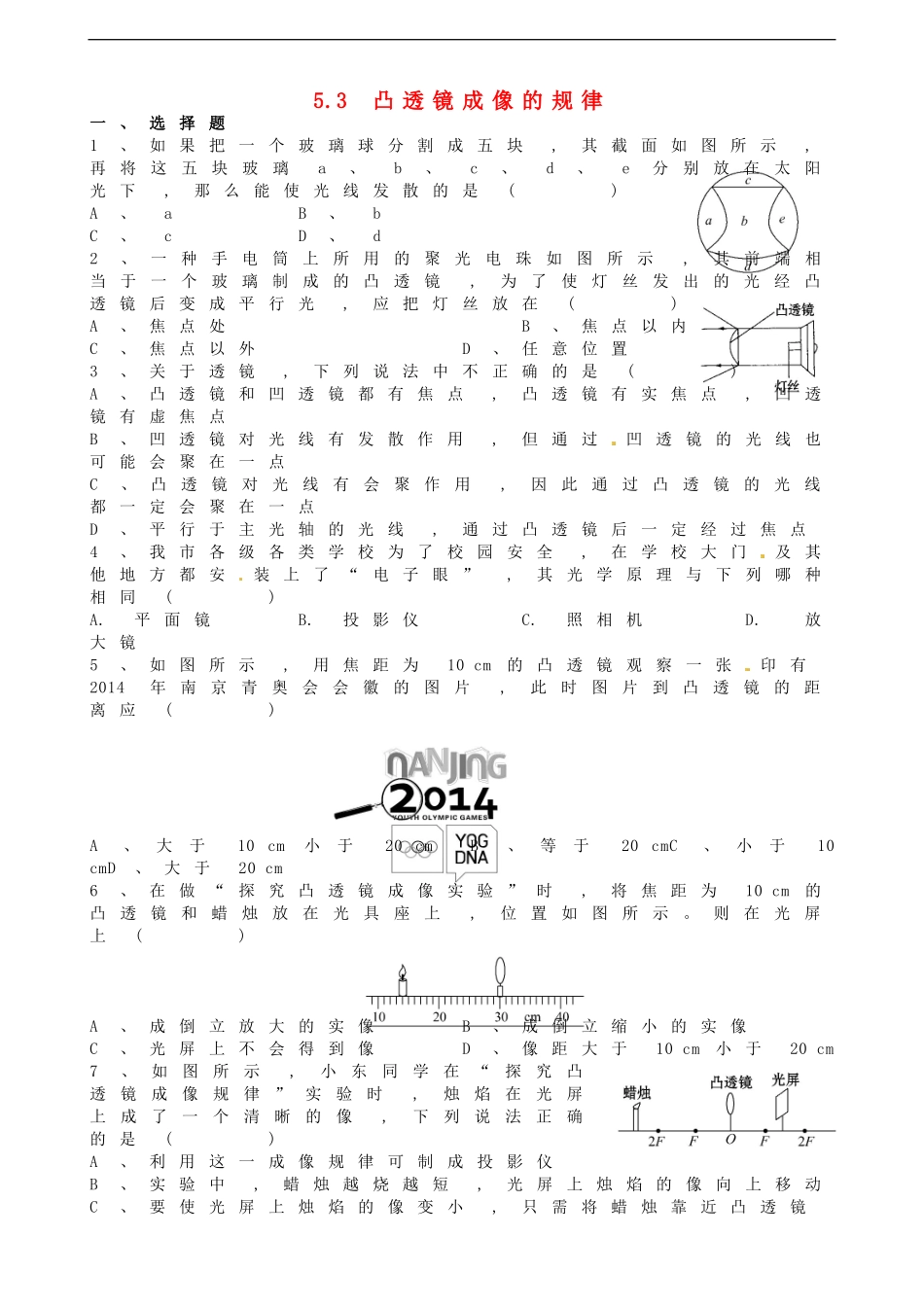

5.3凸透镜成像的规律一、选择题1、如果把一个玻璃球分割成五块,其截面如图所示,再将这五块玻璃a、b、c、d、e分别放在太阳光下,那么能使光线发散的是()A、aB、bC、cD、d2、一种手电筒上所用的聚光电珠如图所示,其前端相当于一个玻璃制成的凸透镜,为了使灯丝发出的光经凸透镜后变成平行光,应把灯丝放在()A、焦点处B、焦点以内C、焦点以外D、任意位置3、关于透镜,下列说法中不正确的是()A、凸透镜和凹透镜都有焦点,凸透镜有实焦点,凹透镜有虚焦点B、凹透镜对光线有发散作用,但通过凹透镜的光线也可能会聚在一点C、凸透镜对光线有会聚作用,因此通过凸透镜的光线都一定会聚在一点D、平行于主光轴的光线,通过凸透镜后一定经过焦点4、我市各级各类学校为了校园安全,在学校大门及其他地方都安装上了“电子眼”,其光学原理与下列哪种相同()A.平面镜B.投影仪C.照相机D.放大镜5、如图所示,用焦距为10cm的凸透镜观察一张印有2014年南京青奥会会徽的图片,此时图片到凸透镜的距离应()A、大于10cm小于20cmB、等于20cmC、小于10cmD、大于20cm6、在做“探究凸透镜成像实验”时,将焦距为10cm的凸透镜和蜡烛放在光具座上,位置如图所示。则在光屏上()A、成倒立放大的实像B、成倒立缩小的实像C、光屏上不会得到像D、像距大于10cm小于20cm7、如图所示,小东同学在“探究凸透镜成像规律”实验时,烛焰在光屏上成了一个清晰的像,下列说法正确的是()A、利用这一成像规律可制成投影仪B、实验中,蜡烛越烧越短,光屏上烛焰的像向上移动C、要使光屏上烛焰的像变小,只需将蜡烛靠近凸透镜D、为了便于从不同方向观察光屏上的像,光屏应选用较光滑的玻璃板8、物体从距凸透镜12cm移到距凸透镜18cm的过程中,调整光屏的位置,总能在光屏上得到倒立、放大的像,此凸透镜的焦距可能是()A、6cmB、10cmC、16cmD、20cm二、填空题(每空2分,共24分)9、如图为“嫦娥三号”拍摄到的“玉兔号”月球车,五星红旗亮相月球。“嫦娥三号”探测器监控相机的镜头相当于,拍摄时,月球车离镜头的距离u与焦距f的关系是。10、如图是小伟通过实验得到的凸透镜的像距v和物距u关系的图像,由图可知凸透镜的焦距是cm;当物距为15cm时的成像特点可应用于(选填“照相机”“投影仪”或“放大镜”)。三、实验探究题11、小明用焦距为10cm的透镜做“探究凸透镜成像规律”实验,凸透镜、蜡烛、光屏的位置如图所示。(1)要使光屏处在像的位置,在蜡烛和透镜不动的情况下,光屏就向移动,直到屏上的像为止。(2)在完成(1)的基础上,将蜡烛与光屏的位置互换,透镜不动,光屏上得到一个、的实像。(3)实验一段时间后,蜡烛变短了,要使蜡烛的像仍然成在光屏的中心,应该将光屏向移动。(4)换用另一块凸透镜,再次将烛焰、凸透镜和光屏的中心调到同一水平高度后,在光具座上无论如何移动光屏,都不能承接到烛焰的像,原因可能是。12、某实验小组用蜡烛、凸透镜和光屏做“探究凸透镜成像规律”的实验,如图所示。2(1)在如图所示情形下,从凸透镜方向观察光屏,像的特点是倒立、的实像。(2)经过调整,烛焰的像正好在光屏中央,此后为了探究凸透镜成像的规律,还需要的实验器材是。(3)补充了实验器材后,将烛焰移到距凸透镜30cm处,光屏朝(选填“靠近”或“远离”)凸透镜的方向移动,在光屏上得到一个等大清晰的像。(4)多次实验,分析数据,得出凸透镜成像的规律后,一位同学将烛焰移到距凸透镜16cm处时,发现在实验桌上怎样移动光屏都无法得到清晰的像,请你分析原因。13、在探究凸透镜成像规律时,小芳用红色的发光二极管按“F”字样镶嵌在白色不透明方格板上代替烛焰作为光源,实验使用的凸透镜焦距为10cm,实验装置如图甲所示。(1)实验时,她先调节光源、凸透镜和光屏,使它们的中心大致在;(2)凸透镜固定在光具座零刻度线上,她将光源移至15cm处,移动光屏,得到倒立、放大的像;(3)将光源“F”放在30cm处,其大小如图乙所示,凸透镜固定在光具座零刻度线上,调整后,在光屏上得到清晰的像,再用遮光罩将凸透镜的上半部分遮住,在光屏上所成像可能是四幅图中的。参考答案1.【解析】选B。凹透镜对光有发散作用,凹透镜是中间薄、边缘厚的透镜,a、c、d、e为凸透镜,故选B。2.【解析】选A。此题以日常生活中的聚光电珠作为研...
