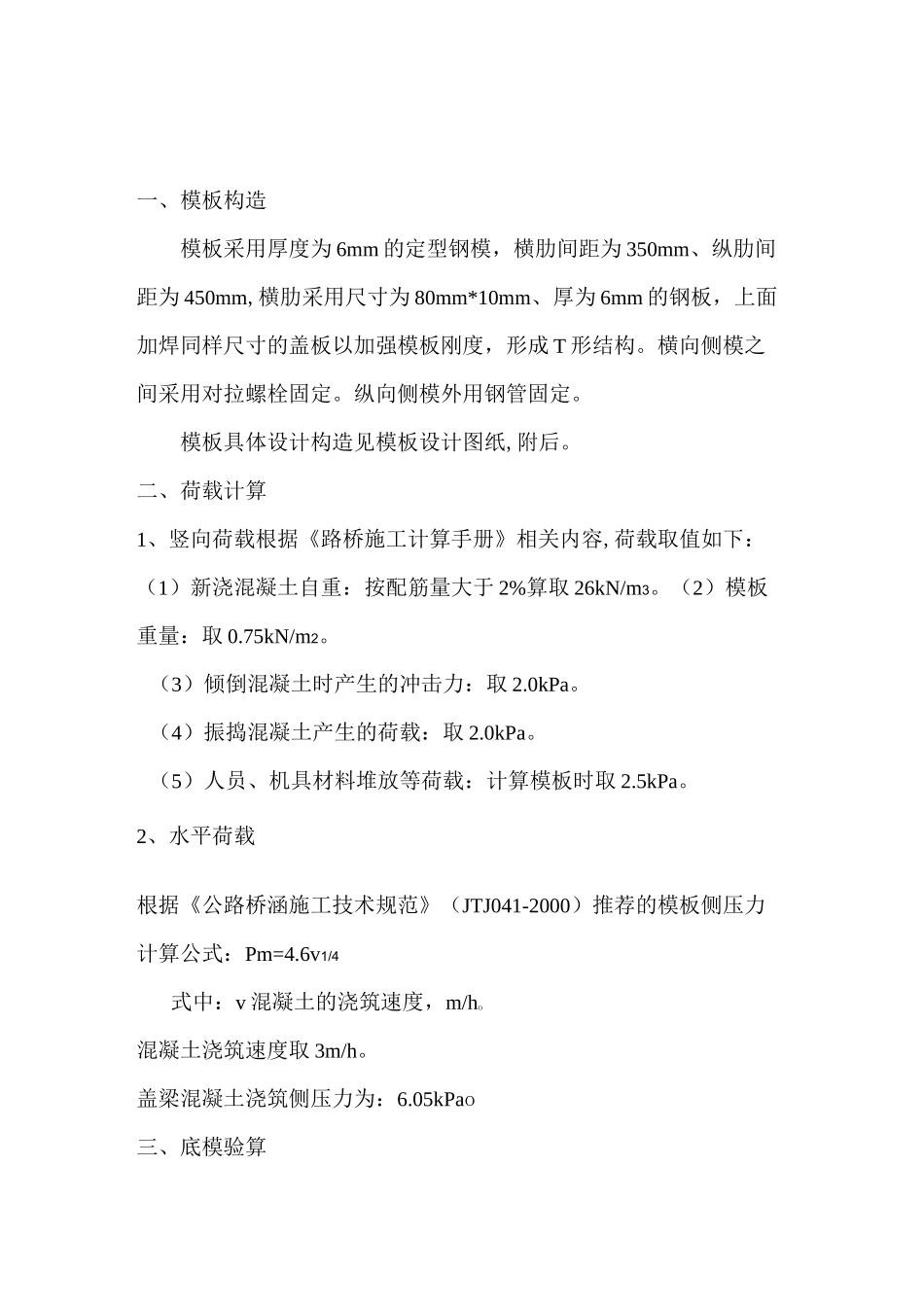

一、模板构造模板采用厚度为6mm的定型钢模，横肋间距为350mm、纵肋间距为450mm,横肋采用尺寸为80mm*10mm、厚为6mm的钢板，上面加焊同样尺寸的盖板以加强模板刚度，形成T形结构。横向侧模之间采用对拉螺栓固定。纵向侧模外用钢管固定。模板具体设计构造见模板设计图纸,附后。二、荷载计算1、竖向荷载根据《路桥施工计算手册》相关内容,荷载取值如下：（1）新浇混凝土自重：按配筋量大于2%算取26kN/m3。（2）模板重量：取0.75kN/m2。（3）倾倒混凝土时产生的冲击力：取2.0kPa。（4）振捣混凝土产生的荷载：取2.0kPa。（5）人员、机具材料堆放等荷载：计算模板时取2.5kPa。2、水平荷载根据《公路桥涵施工技术规范》（JTJ041-2000）推荐的模板侧压力计算公式：Pm=4.6v1/4式中：v混凝土的浇筑速度，m/ho混凝土浇筑速度取3m/h。盖梁混凝土浇筑侧压力为：6.05kPao三、底模验算图一图示圆弧段即为收荷载最大的位置，讲圆弧型荷载偏安全的转化为直线段计算。此部分总荷载值如下：(1)新浇混凝土荷载：26kN/m3X3.4mX1.3m(按荷载较大的B形桥墩宽计算)X4.8m=551.616kN(2)模板重量：0.75kN/m2X4.8mX(3.4m+3.4m)=24.48kN(3)倾倒混凝土时产生的冲击力：2.0kPaX1.3mX3.4m=8.84kN(4)振捣混凝土产生的荷载：2.0kPaX1.3mX3.4m=8.84kN5)人员、机具材料堆放等荷载：l.OkPaX1.3mX3.4m=4.42kN总荷载值为：N=(1)+(2)+(3)+(4)+(5)+(6)=612.83kN化为均布荷载大小为：P=N/(1.7*n*1.3)=88kPa。1、面板计算(1)强度计算选用模板区格中四面固结的最不利受力情况进行计算。Ly/Lx=350/450=0.78查《路桥施工计算手册》P775页，均布荷载作用下四面固结的板的计算系数，得：Km0=－0.0679Km0=－0.0561xyKM0=0.0281Km0=0.0138K=0.00188xyf取1mm宽的板条作为计算单元，荷载q为：q=0.088Xl=0.088N/mm支点处的弯矩为：Mo=KmoXqXL2二一0.0679X0.088X4502=—1209N•mmxxxMo=KmoXqXL2=—0.0561X0.088X3502=—604.76N•mmyxy面板的截面系数：W=l/6Xbh2=l/6X1X62=6mm3应力为：。=M/W=1209/6=201.5Mpa〈[o]=215Mpamaxmax可满足施工要求。跨中弯矩：M=KMXqXL2=0.0281X0.088X4502=500.7N•mmxxxM=KMXqXL2=0.0138X0.088X3502=148.76N•mmyyy钢板的泊松比Z=0.3故需换算为：M(?)=M+ZM=500.7+0.3X148.76=545.3N•mmxxyM心=M+ZM=148.76+0.3X500.7=298.97N•mmyyx应力为：。=M/W=545.3/6=90.88Mpa〈[o]=215Mpamaxmax可满足施工要求。(2)挠度计算B=Eh3/12(I—Z2)=2.1X105X63/12(1—0.32)=41.5X105N•mm0W=KXqL4/B=0.0018X0.088X3504/41.5X105=0.57mmmaxf0W/L=0.57/350=l/611Wl/500满足施工要求。2、横肋计算横肋间距350mm,采用两快10*80+10*80钢板拼焊成T形铁结构,横肋与面板焊成一体，在构成工型结构。荷载：q=PXh=0.088X350=30.8N/m结构的形心距x=34mm惯性矩I=3140000mm4截面抗弯模量W=I/62=92353mm3最大弯矩为：Mmax二qL2/8=6506500N*m(1)强度验算0=M/W=6506500/92353=70.45Mpa〈[o]=215Mpamaxmax(2)挠度验算：F=5qL4/384EI=5X30.8X1300/(384X2.1X10X3140000)=4.61mm[f]=1300/400=3.25mm挠度值略大.由于模板1300mm宽的面板还有横向钢带(平行于圆周)联系,即实际可满足施工要求。四、横向侧模验算横向侧模使用直径为20mm的光圆对拉钢筋，间距最大取80cm。单根螺栓最大拉力为38.2kN。盖梁混凝土浇筑最大侧压力为6.05kPa。对拉螺栓间距按80cm、排距按2m算，每根螺栓承受的拉力为：P=6.05X0.8X2=10kN〈38.2kN。由于侧压力比竖向压力小很多，而底模和侧模的规格相同，即侧由于纵向侧模为倾斜模板，图示部分混凝土应计为竖向荷载。改部分的混凝土约20m3,约520kN。一侧纵向模板面积为：8.7m（长）X1.3m（宽）=11.31m2模板上的平均压强为：P=520/11.31=46kN。模板压强小于底模压强，而模板的规格相同。即模板的强度和刚度满足要求。聚乙烯(PE)简介1.1聚乙烯化学名称：聚乙烯英文名称：polyethylene简称PE结构式:工一「「-弋聚乙烯是乙烯经聚合制得的一种热塑性树脂也包括乙烯与少量a-烯烃的共聚物。聚乙烯是五大合成树脂之一，是我国合成树脂中产能最大、进口量最多的品种。1.1.1聚乙烯的性能1.一般性能聚乙烯为白色蜡状半透明材料，柔而韧，比水轻...
