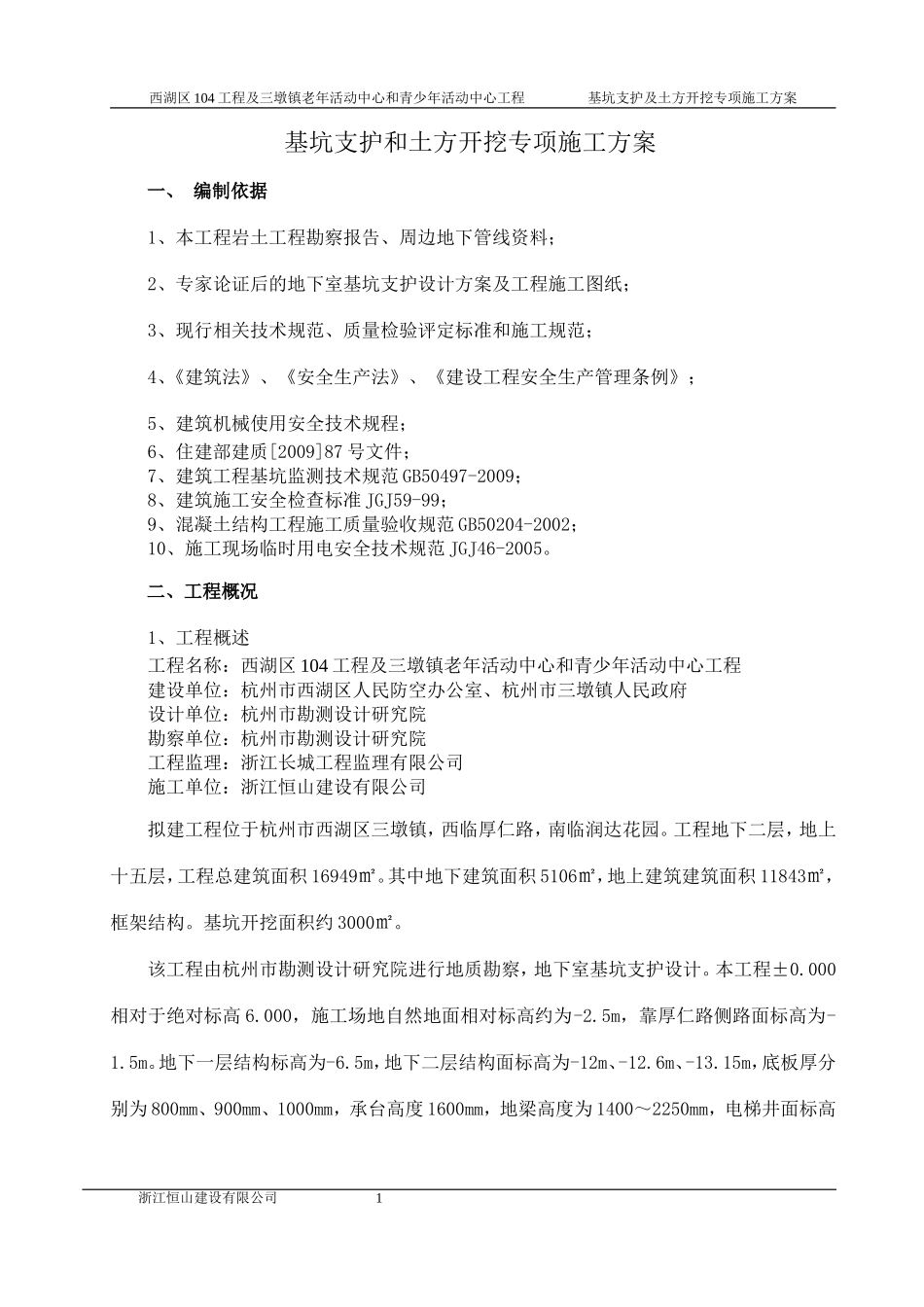

西湖区104工程及三墩镇老年活动中心和青少年活动中心工程基坑支护及土方开挖专项施工方案基坑支护和土方开挖专项施工方案一、编制依据1、本工程岩土工程勘察报告、周边地下管线资料；2、专家论证后的地下室基坑支护设计方案及工程施工图纸；3、现行相关技术规范、质量检验评定标准和施工规范；4、《建筑法》、《安全生产法》、《建设工程安全生产管理条例》；5、建筑机械使用安全技术规程；6、住建部建质[2009]87号文件；7、建筑工程基坑监测技术规范GB50497-2009；8、建筑施工安全检查标准JGJ59-99；9、混凝土结构工程施工质量验收规范GB50204-2002；10、施工现场临时用电安全技术规范JGJ46-2005。二、工程概况1、工程概述工程名称：西湖区104工程及三墩镇老年活动中心和青少年活动中心工程建设单位：杭州市西湖区人民防空办公室、杭州市三墩镇人民政府设计单位：杭州市勘测设计研究院勘察单位：杭州市勘测设计研究院工程监理：浙江长城工程监理有限公司施工单位：浙江恒山建设有限公司拟建工程位于杭州市西湖区三墩镇，西临厚仁路，南临润达花园。工程地下二层，地上十五层，工程总建筑面积16949㎡。其中地下建筑面积5106㎡，地上建筑建筑面积11843㎡，框架结构。基坑开挖面积约3000㎡。该工程由杭州市勘测设计研究院进行地质勘察，地下室基坑支护设计。本工程±0.000相对于绝对标高6.000，施工场地自然地面相对标高约为-2.5m，靠厚仁路侧路面标高为-1.5m。地下一层结构标高为-6.5m，地下二层结构面标高为-12m、-12.6m、-13.15m，底板厚分别为800mm、900mm、1000mm，承台高度1600mm，地梁高度为1400～2250mm，电梯井面标高浙江恒山建设有限公司1西湖区104工程及三墩镇老年活动中心和青少年活动中心工程基坑支护及土方开挖专项施工方案为-13.15m，故基坑基底开挖深度11.5～12.6m。基坑底根据地质报告位于淤泥质粘土和粘土层上。基坑形状较为复杂，基坑周长约为215m。综合分析场地地理位置、土质条件、基坑深度及周边环境的影响，确定本基坑属于一级基坑。2、工程周边环境情况本工程围护结构紧贴地红线，基坑四周情况复杂，靠东侧有3层居民房，根据围护设计要求，该房在基坑施工前应拆除，先建设单位正在协调中。靠南侧为6层浅基础居民用房，距离基坑边为8.95、10.06m，一层浅基础库房，距离基坑边为7.93m，基坑施工时对南侧小区道路进行封闭，做施工用地。南侧靠红线不足1米位置有自来水管线。西侧为厚仁路，人行道下铺设有光缆，水泥搅拌桩距离光缆不足1米，施工时借用西侧人行道路做施工用地，西侧围墙外移至人行道外侧。靠西侧和南侧的自来水管线以在办理管线移位手续。北侧为河浜，根据围护设计要求对河水进行抽干，进行回填处理。3、支护结构概况本工程基坑采用桩墙式围护结构，采用排桩加内支撑的支护方式，排桩为钻孔灌注桩；设两道现浇钢筋砼内支撑，采用环撑结合角撑的布置形式；采用一排三轴水泥土搅拌桩止水及防涌土，基坑外采用排水明沟排水，坑内采用集水井降水。具体做法如下：①、水泥土搅拌桩：设置于钻孔桩外面，采用直径3Ø850@600，桩顶标高都为-2.5m，桩底标高为-18.5m，桩长16m，共185幅。采用32.5级普硅水泥，水泥掺入量22%，水灰比1：1.5，搅拌桩28天无侧限抗压强度不低于1.2MPa。②、围护桩：采用单排钻孔灌注桩，桩径为0.8m、0.9m，桩间距分别为1.1、1.2m。桩顶标高都为-3.05m，有效桩长18.7～20.85m，共190根。混凝土强度等级为C25，配筋详见基坑围护图纸。③、冠梁：位于基坑四周的钻孔灌注桩上，截面为1000×600mm，梁顶标高-2.5m，混凝浙江恒山建设有限公司2西湖区104工程及三墩镇老年活动中心和青少年活动中心工程基坑支护及土方开挖专项施工方案土强度等级为C30，配筋详见基坑围护图纸。按图施工现场西侧坑边要做混凝土放坡，由于西侧人行道下有电力管线，放坡容易造成管线破坏，我公司要求取消西侧放坡施工，而改为：方案①砌筑240厚砖墙，高度从冠梁底到人行道面；②直接将西侧冠梁抬高至-1.5m。④、腰梁：紧贴钻孔桩设置，截面为1000×600mm，梁顶标高分别位于-4.6、-9.55m，混凝土强度等级为C30，配筋详见基坑围护图纸。⑤、支撑：采用支撑数...
